1-osiowy zestaw krokowy CNC z zamkniętą pętlą 80Ncm(113,29oz.in)Silnik i sterownik Nema 17

0 opinii - Napisz opinię

221.37zł

5 + 213.78zł

10 + 206.73zł

50 + 200.12zł

100 + 193.91zł

w magazynie: 200
Model: 1-CL42T-S08-V41
Waga brutto: 1.11kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

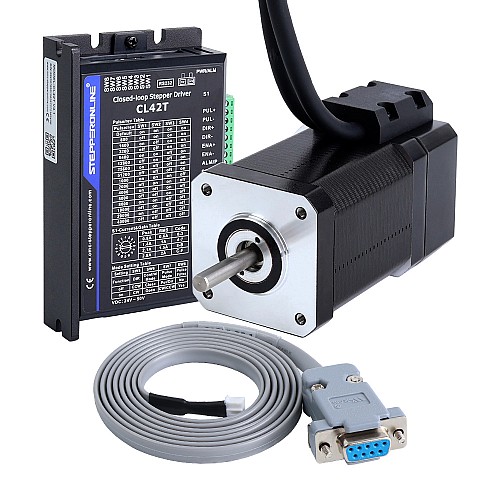

Ten zestaw CNC zawiera:

1 x 17HS24-2004D-E1K: Silnik krokowy Nema 17 z pętlą zamkniętą 80Ncm(113,29oz.in) z enkoderem 1000PPR(4000CPR)
1 x CL42T-V41: Sterownik krokowy z zamkniętą pętlą V4.1 0–3,0A 24–48V DC dla silnika krokowego Nema 11, 14, 17
1 x CABLE-PC-1: kabel do debugowania RS232

Specyfikacja silnika

Numer części producenta: 17HS24-2004D-E1K
Liczba faz: 2
Kąt kroku: 1,8 stopnia
Moment trzymania: 80Ncm(113,29oz.in)
Prąd znamionowy/faza: 2,0A
Rezystancja fazowa: 1,3oma
Indukcyjność: 2,7mH ± 20%(1kHz)
Rozmiar ramki: 42 x 42mm
Długość korpusu: 80mm
Średnica wału: Φ5mm
Długość trzonka: 24mm
Długość wału z wycięciem w kształcie litery D: 15mm
Długość przewodu: 500mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja kodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość kodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Napięcie zasilania Min.: 5V
Napięcie zasilania maks.: 5V
Wysokie napięcie wyjściowe: < 4V
Niskie napięcie wyjściowe: < 1V

Specyfikacja sterownika

Prąd szczytowy wyjścia: 0~3A
Napięcie wejściowe: +24~48VDC(typowe 24VDC)
Prąd sygnału logicznego: 7 ~ 16mA(typowo 10mA)
Częstotliwość wejściowa impulsu: 0 ~ 200kHz
Szerokość impulsu: 2,5μS
Dostępny interfejs debugowania RS232
Niski poziom hałasu i wibracji, płynny ruch
Zabezpieczenia przed przepięciami, przetężeniami i błędami związanymi z pozycją

Podłączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	GND	EA+	EA-	EB+	EB-

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Indukcyjność(mH)	2.7
Liczba faz	2
Liczba osi	1
Moment trzymania(Ncm)	80
Moment trzymania(oz.in)	113.29
Napięcie wejściowe odniesienia(V)	24 - 48DC
Rezystancja fazy(ohms)	1.3
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość kabla(mm)	2000
Długość wału(mm)	24
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Seria produktu	Seria TS
Średnica wału(mm)	5
Typ wału wyjściowego	D
Zasilanie	NIE

Plik	Rozmiar
17HS24-2004D-E1K.pdf	162.25KB	Download
17HS24-2004D-E1K.STEP	408.19KB	Download
CABLE-PC-1.pdf	283.64KB	Download
CL42T-V41.STEP	3.68MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL42T-V41_Manual.pdf	937.98KB	Download
17HS24-2004D-E1K_Torque_CurveMicro3200.pdf	213.78KB	Download
