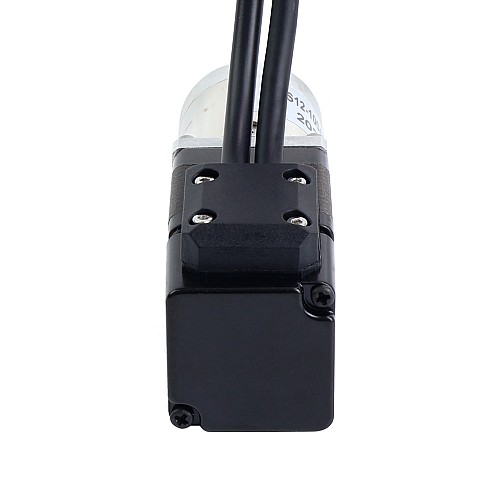

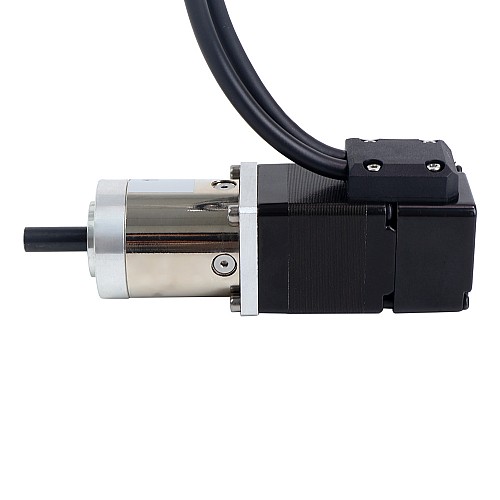

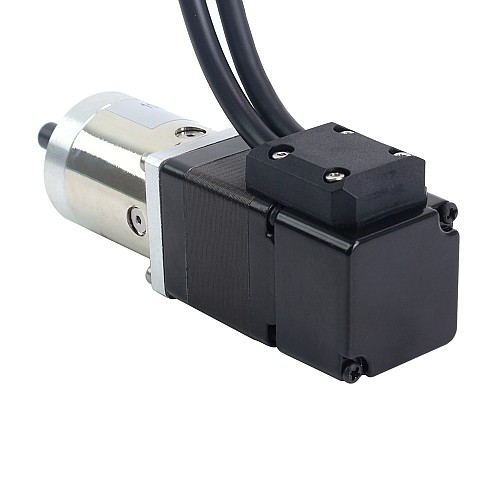

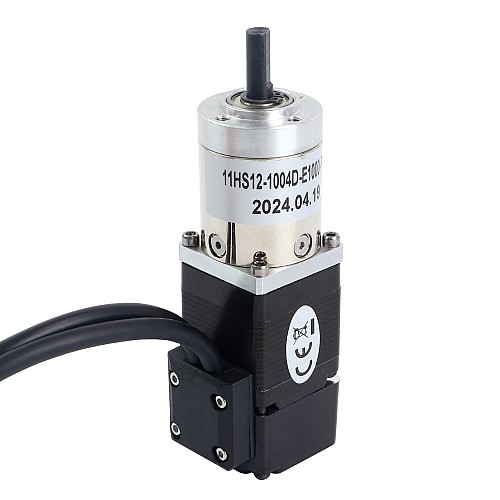

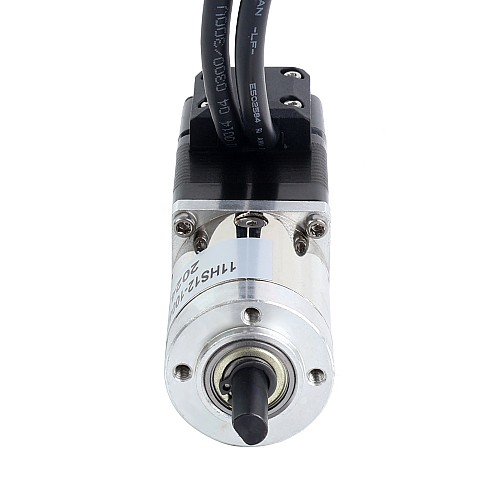

Nema 11 Przekładnia krokowa z zamkniętą pętlą L=32mm Przełożenie 27:1 Enkoder 1000PPR(4000CPR)

0 opinii - Napisz opinię

386.63zł

5 + 365.47zł

10 + 346.49zł

50 + 329.37zł

100 + 313.89zł

w magazynie: 10000
Model: 11HS12-1004D-E1000-PG27
Waga brutto: 0.30kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 15

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

To jest silnik krokowy Nema 11 z zamkniętą pętlą, składający się z przyrostowego enkodera optycznego o szybkości 1000ppr(4000cpr) i przekładni planetarnej o przełożeniu 26,85:1. Jego niewielkie rozmiary, dokładne możliwości pozycjonowania i dostarczanie wysokiego momentu obrotowego przy niskich prędkościach sprawiają, że jest on szeroko stosowany w samochodach, robotach, przemyśle opakowaniowym, zautomatyzowanych liniach produkcyjnych i innym zautomatyzowanym sprzęcie.

Specyfikacja silnika

Numer części producenta: 11HS12-1004D-E1000-PG27
Typ silnika: bipolarny silnik krokowy
Kąt kroku bez skrzyni biegów: 1,8stopnia
Moment trzymania bez skrzyni biegów: 0,06Nm (8,5uncji cala)
Prąd znamionowy/faza: 1,0A
Rezystancja fazowa: 2,0omów
Indukcyjność: 1,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Liczba potencjalnych klientów: 4
Długość przewodu: 300mm

Specyfikacje skrzyni biegów

Typ skrzyni biegów: planetarna
Długość skrzyni biegów: 35mm
Przełożenie: 26,85:1
Wydajność: 80%
Średnica wału: Φ6mm
Długość trzonka: 18mm
Luz bez obciążenia: <=3 stopnie
Maksymalny dopuszczalny moment obrotowy: 3Nm(424,83uncji cala)
Dopuszczalny moment obrotowy: 5Nm(708,06uncji cala)

Specyfikacja kodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość kodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 4,5V
Maks. napięcie zasilania: 5,5V
Wysoki poziom napięcia wyjściowego: 2,4V – Vcc
Niski poziom napięcia wyjściowego: ≤ 0,4V

Połączenie

Przypnij	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czerwony	Niebieski

Koder	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Kolor	Czerwony	Czarny	Biały	Żółty	Pomarańczowy	Szary	Zielony	Niebieski

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	1.5
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	6
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	2.0
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	32
Długość wału(mm)	18
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	27
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Przekładnia planetarna serii PG
Typ wału wyjściowego	D
