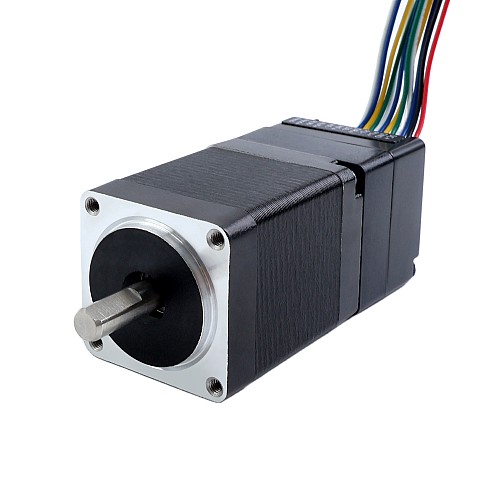

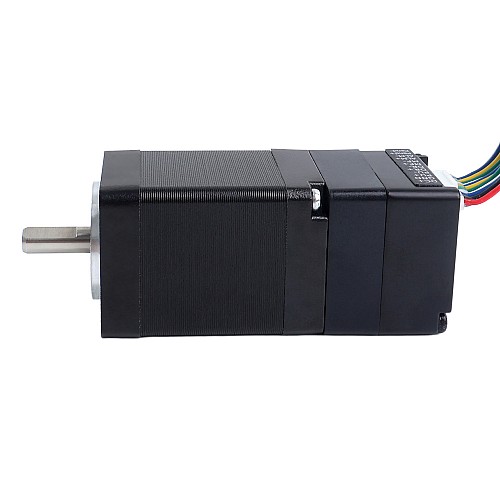

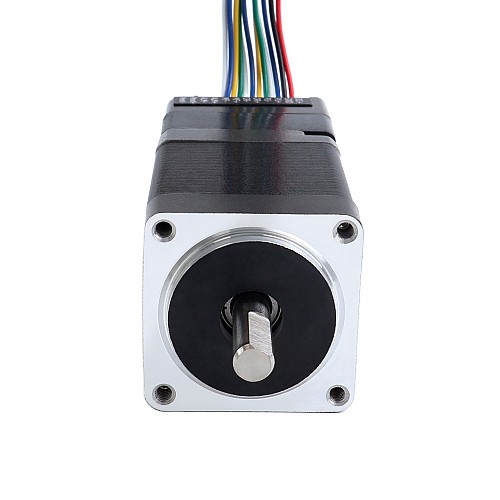

Seria ESS 7,4Ncm(10,48oz.in) Nema 11 Zintegrowany serwosilnikz zamkniętą pętlą 24VDC 16-Bitowy Enkoder
0 opinii - Napisz opinię
246.17zł
5 + 237.74zł
10 + 229.91zł
50 + 222.53zł
100 + 215.63zł
  • w magazynie: 200
  • Model: ESS11-P01
  • Waga brutto: 0.21kg
  • Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt

To zintegrowany silnik krokowy serii ESS Nema 11 o momencie trzymającym 7,4 Ncm (10,48 oz.in), zakresie prądu szczytowego od 0,1 do 1,2 A, napięciu wejściowym 24 VDC i 16-bitowym enkoderze przyrostowym.
Wykorzystuje technologię sterowania ARM nowej generacji 32-bit oraz technologię sterowania kątem mocy. Osiąga maksymalną prędkość ponad 3000 RPM, przy czym spadek momentu obrotowego przy wysokich prędkościach jest znacznie niższy niż w przypadku zwykłych sterowników otwartej pętli, skutecznie zmniejszając nagrzewanie się silnika i wibracje. Wyposażony w 16-bitowy enkoder magnetyczny znacznie poprawia wydajność i dokładność obróbki urządzenia. Technologia regulacji prądu oparta na obciążeniu zmniejsza nagrzewanie się silnika i wydłuża jego żywotność. Wbudowany sygnał wyjścia alarmowego sterownika ułatwia monitorowanie i sterowanie przez komputer nadrzędny, a alarm przekroczenia tolerancji pozycji zapewnia bezpieczną pracę urządzenia obróbczego.

Cechy

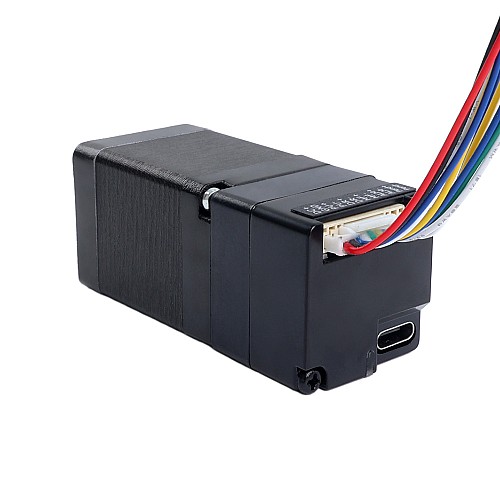

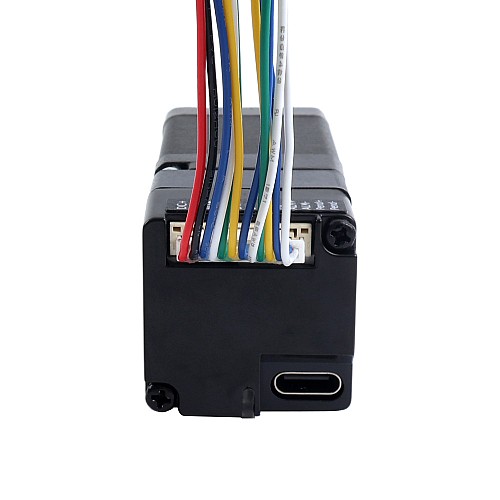

  • Port debugowania Type-C
  • Napięcie robocze: 24 VDC
  • Doskonała wydajność przy wysokich prędkościach i sztywność
  • Technologia ARM 32-bit nowej generacji
  • Zintegrowana konstrukcja łącząca sterownik i silnik w jedną jednostkę
  • Łatwy montaż, małe wymiary i proste okablowanie
  • Niski spadek momentu obrotowego, prędkość do 3000 RPM
  • Wbudowane funkcje ochrony: przepięcie, niedociśnienie, nadprąd
  • Wbudowane wyjście alarmowe dla łatwego monitorowania i sterowania
  • Inteligentna regulacja prądu zmniejsza wibracje, hałas i nagrzewanie, poprawa wydajności o 35%

Dane techniczne (elektryczne)

  • Numer części producenta: ESS11-P01
  • Moment trzymający: 7,4 Ncm (10,48 oz.in)
  • Napięcie wejściowe: 24 VDC
  • Szczytowy prąd wyjściowy: 0,1 - 1,2 A
  • Prąd wejściowy logiki: 10 mA
  • Napięcie wejściowe logiki: 5 V
  • Moment bezwładności wirnika: 10 g·cm²
  • Typ enkodera: Przyrostowy
  • Typ wyjścia enkodera: Różnicowy
  • Rozdzielczość enkodera: 16 bitów
  • Rezystancja izolacji: > 100 MΩ
  • Wytrzymałość dielektryczna: 500 VAC przez 1 minutę
  • Klasa izolacji: B 130°C [266°F]

Dane techniczne (fizyczne)

  • Rozmiar kołnierza: 28 x 28 mm
  • Długość obudowy: 62,1 mm
  • Średnica wału: Φ5 mm
  • Długość wału ze ścięciem: 10 mm
  • Długość wału: 15 mm
  • Waga: 170 g

Specyfikacja złącza

  • Model obudowy: 502380-1200
  • Model terminala: 5023810000

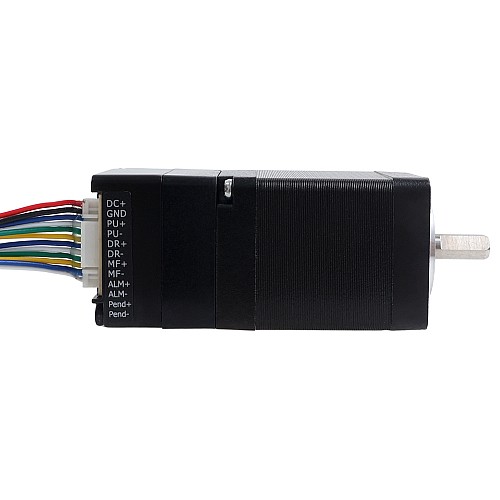

Podłączenie

DC+GNDPUL+PUL-DR+DR-MF+MF-ALM+ALM-PEND+PEND-
CzerwonyCzarnyNiebieskiBiałyZielonyŻółtyNiebieskiBiałyZielonyŻółtyNiebieskiBiały
Rodzaj produktu
Rodzaj produktu Zintegrowane silniki krokowe
Specyfikacja elektryczna
Informacje zwrotne na temat kodera Tak (Zamknięta pętla)
Moment trzymania(Ncm) 7.4
Moment trzymania(oz.in) 10.48
Napięcie wejściowe odniesienia(V) 24 - 36DC
Napięcie wejściowe(V) 24DC
Rozdzielczość enkodera 16-bit
Tryby sterowania Tryb pulsacyjny
Typ enkodera Przyrostowy
Wejście analogowe Nie
Specyfikacja fizyczna
Długość ciała(mm) 62.1
Długość wału(mm) 15
Klasa IP 40
Rozmiar ramy(mm) Nema 11 (28 x 28)
Średnica wału(mm) 5



Plik Rozmiar
ESS11-P01_Full_Datasheet.pdf 180.77KB Download

Napisz opinię

Uwaga: HTML nie jest przetłumaczalny!
Zły Dobry
Etykiety: Średnica wału(mm): 5, Długość wału(mm): 15, Napięcie wejściowe(V): 24DC, Rozdzielczość enkodera: 4096, Kanały sygnału wyjściowego: 2, Moment trzymania(Ncm): 7.4, Moment trzymania(oz.in): 10.48, Długość ciała(mm): 38.9, Rozmiar ramy(mm): Nema 11 (28 x 28), Rodzaj produktu: Zintegrowane silniki krokowe, Typ enkodera: Przyrostowy, Klasa IP: 40, Tryby sterowania: Tryb pulsacyjny, Wejście analogowe: Nie, Informacje zwrotne na temat kodera: Tak (Zamknięta pętla), Napięcie wejściowe odniesienia(V): 24 - 36DC, Metoda inwentaryzacji: Dedykowany inwentarz
