Liniowy siłownik śrubowy kulowy z silnikiem Nema 8 0.5A Skok 90mm 0.02Nm(2.83oz.in) Skok śruby 2mm(0.07874")
0 opinii - Napisz opinię
865.41zł
5 + 825.79zł
10 + 789.59zł
50 + 756.48zł
100 + 735.89zł
  • w magazynie: 200
  • Model: LMD8S15BAA05-090
  • Waga brutto: 0.37kg
  • Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt

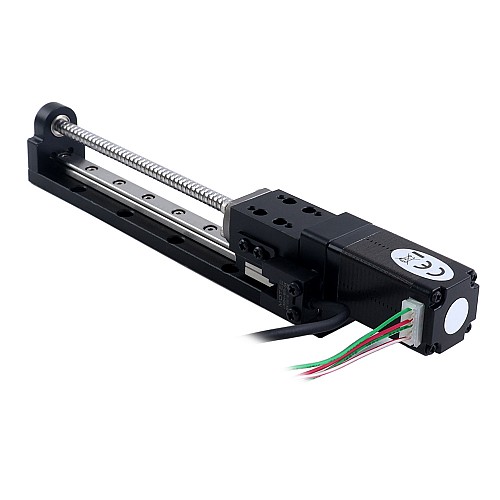

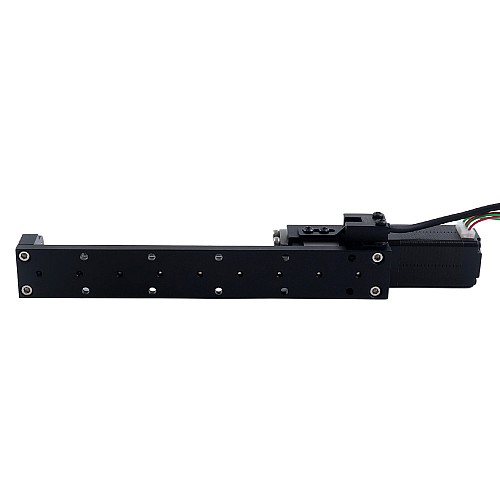

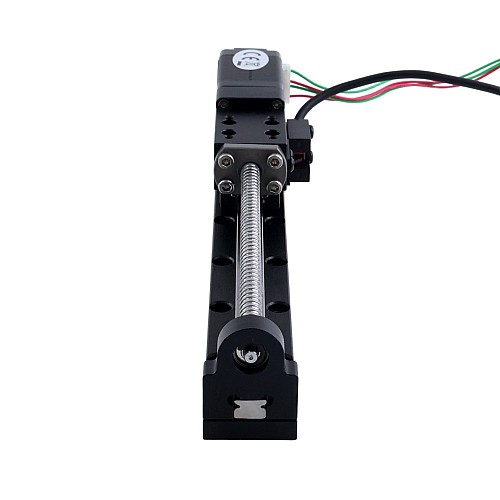

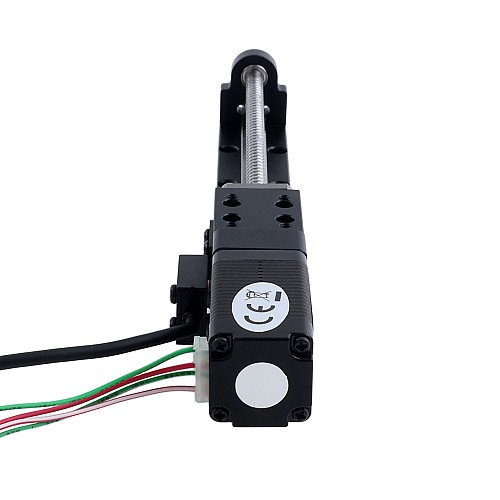

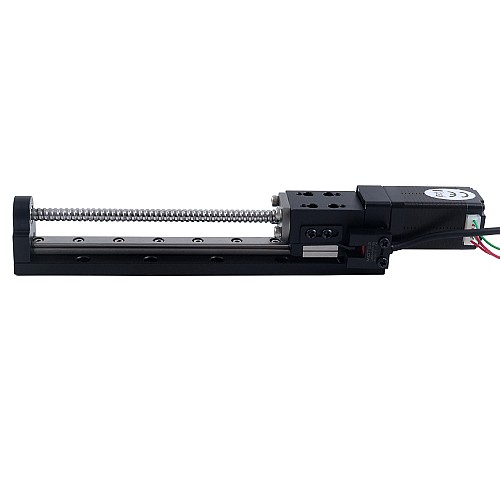

Ten siłownik liniowy serii LMD z silnikiem krokowym Nema 8 charakteryzuje się skokiem 90mm, momentem trzymającym 0.02Nm(2.83oz.in) oraz skokiem śruby 2mm(0.07874"), i jest wyposażony w czujnik.
Ten typ siłownika składa się z wysoko zintegrowanego liniowego silnika krokowego ze śrubą kulową oraz prowadnicy liniowej z wózkiem. Oferuje zalety prostej konstrukcji i niewielkiej przestrzeni montażowej. Ponieważ nie ma sprzęgła, jego dokładność jest wyższa niż w przypadku siłowników liniowych z konwencjonalnymi strukturami sprzęgłowymi. Dodatkowo siłownik wyposażony jest w czujnik fotoelektryczny do wykrywania pozycji zerowej. Siłownik ten jest szeroko stosowany w przemyśle medycznym, pomiarach, spawaniu laserowym, cięciu laserowym, małych obrabiarkach CNC, grawerowaniu i frezowaniu.

Specyfikacja elektryczna

  • MPN: LMD8S15BAA05-090
  • Typ śruby: Śruba kulowa
  • Kąt kroku: 1.8deg
  • Moment trzymający: 0.02Nm(2.83oz.in)
  • Maksymalny ciąg: 52.5N
  • Nośność znamionowa: 32.5N
  • Prąd znamionowy/faza: 0.5A
  • Rezystancja fazowa: 12.5ohms ± 10%
  • Indukcyjność: 11.0mH ± 20%(1KHz)
  • Typ czujnika: NPN

Specyfikacja fizyczna

  • Rozmiar silnika: 20 x 20 x 38.2mm
  • Długość śruby pociągowej: 124mm
  • ŚCzerwonynica śruby pociągowej: 5mm
  • Maks. Długość skoku: 90mm(3.5433")
  • Maks. Prędkość: 40mm/s
  • Dokładność pozycji: ± 0,02mm
  • Skok Śruby/krok: 0.01mm(0.0003937")
  • Skok Śruby/obrót: 2mm(0.07874")
  • Liczba wyprowadzeń: 4
  • Długość ołowiu: 320mm
  • Waga: 0.25kg

Podłączenie silnika

Nr PIN
1
2
3
4
Bipolarny
A+
A-
B+
B-
Przewody
Czerwony
Czerwony/biały
Zielony
Zielony/biały

Sekwencja przełącznika fotoelektrycznego

Nr PIN
1
2
3
4
Bipolarny
+5~24V
GND
Przewód sygnałowy
N/A
Przewody
Brązowy
Niebieski
Czarny
Biały
Specyfikacja elektryczna
Indukcyjność(mH) 11.0
Kąt kroku(deg.) 1.8
Moment trzymania(Ncm) 2
Moment trzymania(oz.in) 2.83
Prąd znamionowy(A) 0.5
Rezystancja fazy(ohms) 12.5
Specyfikacja fizyczna
Długość skoku(mm/ft) 90/0.3
Długość śruby pociągowej(mm) 124
Metoda inwentaryzacji Dedykowany inwentarz
Przesuw/krok ołowiu(mm) 0.01
Przesuw/rewolucja ołowiu(mm) 2
Rozmiar ramy(mm) Nema 08 (20 x 20)
Średnica śruby pociągowej(mm) 5
Typ silnika liniowego Śruba kulowa


Plik Rozmiar
LMD8S15BAA05-090_Full_Datasheet.pdf 225.08KB Download
