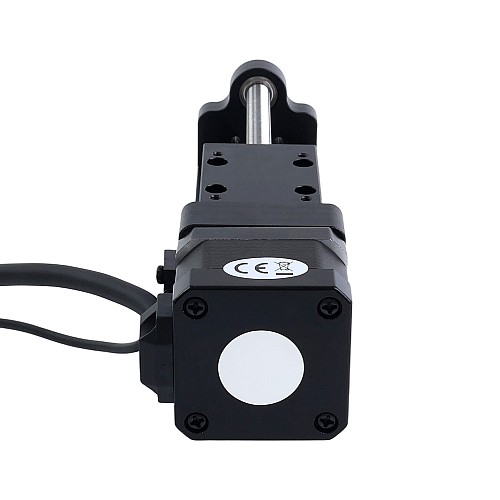

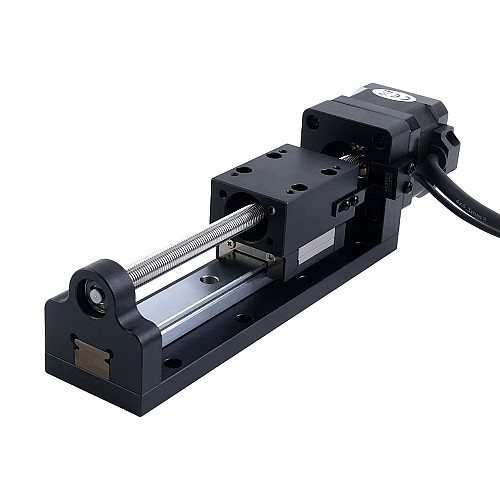

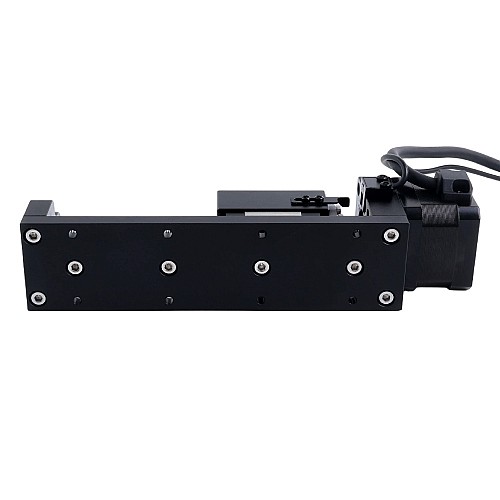

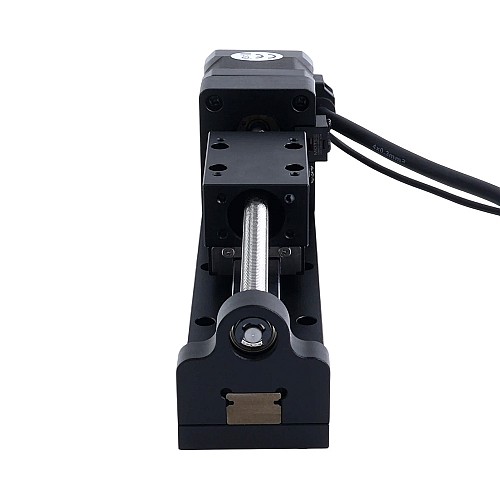

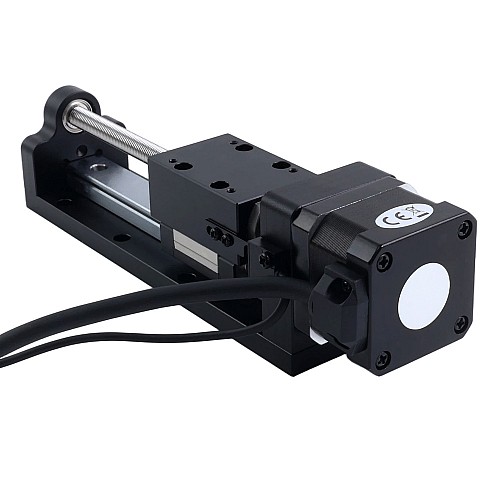

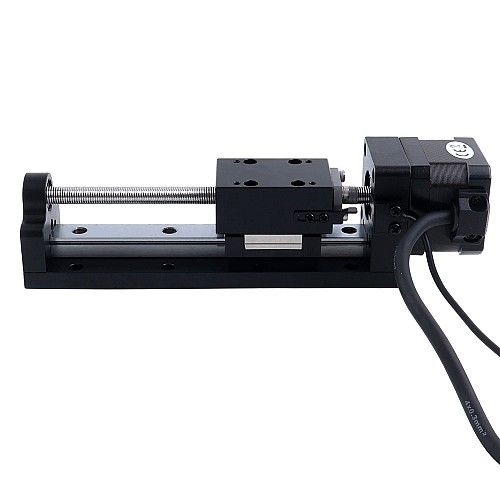

Liniowy siłownik śrubowy kulowy z silnikiem Nema 8 1.5A Skok 80mm 0.40Nm(56.64oz.in) Skok śruby 8mm(0.31496")

0 opinii - Napisz opinię

906.63zł

5 + 865.10zł

10 + 827.19zł

50 + 792.48zł

100 + 770.95zł

w magazynie: Przed Sprzedaż
Model: LMD17S15BMB15-080
Waga brutto: 4.25kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Ten siłownik liniowy serii LMD z silnikiem krokowym Nema 17 charakteryzuje się skokiem 80mm, momentem trzymającym 0.40Nm(56.64oz.in) oraz skokiem śruby 8mm(0.31496"), i jest wyposażony w czujnik.
Ten typ siłownika składa się z wysoko zintegrowanego liniowego silnika krokowego ze śrubą kulową oraz prowadnicy liniowej z wózkiem. Oferuje zalety prostej konstrukcji i niewielkiej przestrzeni montażowej. Ponieważ nie ma sprzęgła, jego dokładność jest wyższa niż w przypadku siłowników liniowych z konwencjonalnymi strukturami sprzęgłowymi. Dodatkowo siłownik wyposażony jest w czujnik fotoelektryczny do wykrywania pozycji zerowej. Siłownik ten jest szeroko stosowany w przemyśle medycznym, pomiarach, spawaniu laserowym, cięciu laserowym, małych obrabiarkach CNC, grawerowaniu i frezowaniu.

Specyfikacja elektryczna

MPN: LMD17S15BMB15-080
Typ śruby: Śruba kulowa
Kąt kroku: 1.8deg
Moment trzymający: 0.40Nm(56.64oz.in)
Maksymalny ciąg: 127.5N
Nośność znamionowa: 107.5N
Prąd znamionowy/faza: 1.5A
Rezystancja fazowa: 2.2ohms ± 10%
Indukcyjność: 4.6mH ± 20%(1KHz)
Typ czujnika: NPN

Specyfikacja fizyczna

Rozmiar silnika: 42 x 42 x 40mm
Długość śruby pociągowej: 139mm
ŚCzerwonynica śruby pociągowej: 8mm
Maks. Długość skoku: 80mm(3.1496")
Maks. Prędkość: 160mm/s
Dokładność pozycji: ± 0,02mm
Skok Śruby/krok: 0.04mm(0.0015748")
Skok Śruby/obrót: 8mm(0.31496")
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 1.05kg

Podłączenie silnika

Nr PIN	1	2	3	4
Bipolarny	A+	A-	B+	B-
Przewody	Czerwony	Czerwony/biały	Zielony	Zielony/biały

Sekwencja przełącznika fotoelektrycznego

Nr PIN	1	2	3	4
Bipolarny	+5~24V	GND	Przewód sygnałowy	N/A
Przewody	Brązowy	Niebieski	Czarny	Biały

Specyfikacja elektryczna
Indukcyjność(mH)	4.6
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	40
Moment trzymania(oz.in)	56.64
Prąd znamionowy(A)	1.5
Rezystancja fazy(ohms)	2.2
Specyfikacja fizyczna
Długość skoku(mm/ft)	80/0.26
Długość śruby pociągowej(mm)	139
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.04
Przesuw/rewolucja ołowiu(mm)	8
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	8
Typ silnika liniowego	Śruba kulowa
