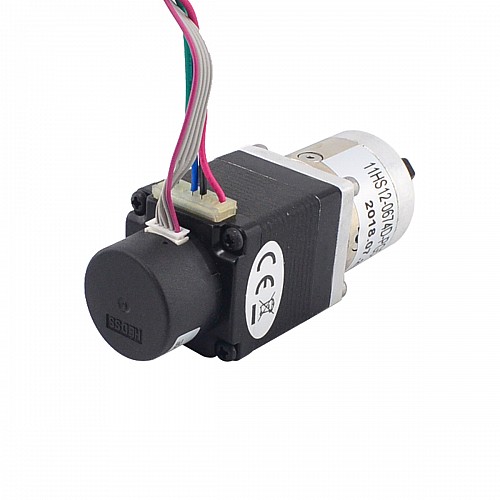

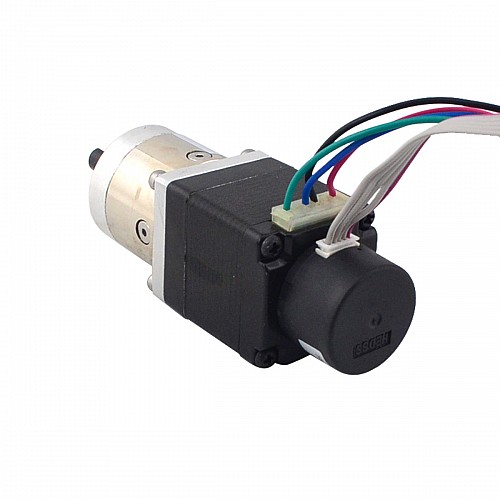

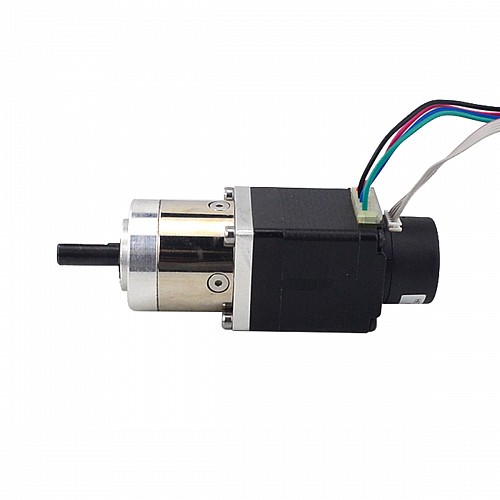

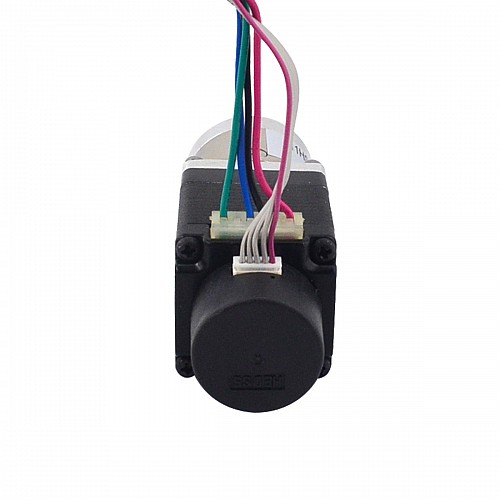

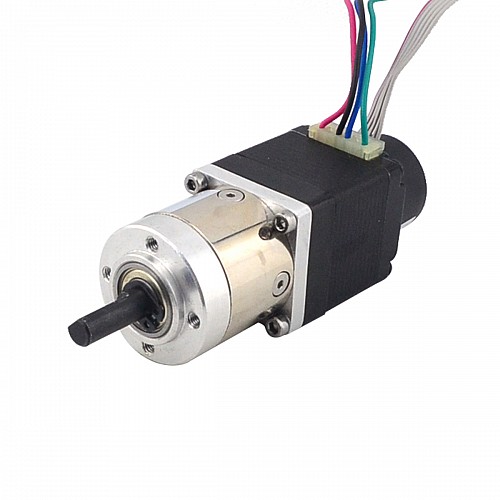

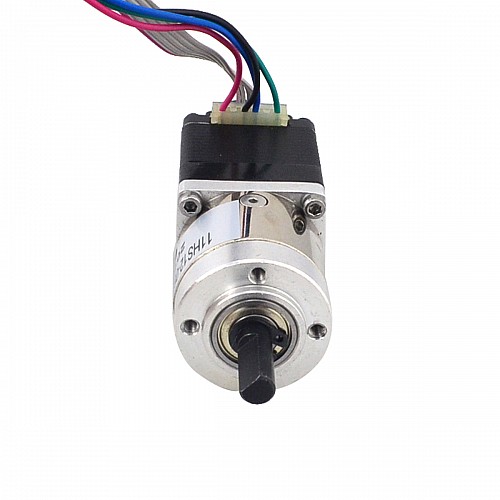

Nema 11 z zamkniętą pętlą z przekładnią krokową L=31mm Gear Raio 5:1 Enkoder 300PPR

Specyfikacja silnika

• Numer części producenta: 11HS12-0674D-PG5-E22-300
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku bez skrzyni biegów: 1,8stopnia
• Moment trzymania bez skrzyni biegów: 0,07Nm(9,91uncji)
• Prąd znamionowy/faza: 0,67A
• Rezystancja fazowa: 5,60ohms
• Napięcie: 3,75V
• Indukcyjność: 4,00mH±20%(1KHz)
• Klasa izolacji: B 130°C[266°F]
• Liczba wyprowadzeń: 4
• Długość ołowiu: 500mm

Dane techniczne skrzyni biegów

• Typ skrzyni biegów: Planetarna
• Długość skrzyni biegów: 27,2mm
• Przełożenie: 5.18:1
• Wydajność: 90%
• Średnica wału: Φ6mm
• Długość wału: 18mm
• Długość cięcia D: 12mm
• Luz w stanie bez obciążenia: <=3stopień
• Maksymalny dopuszczalny moment obrotowy: 3Nm(424.83oz.in)
• Moment dopuszczalny moment obrotowy: 5Nm(708,06oz.in)
• Maksymalne obciążenie osiowe wału: 5N
• Maksymalne obciążenie promieniowe wału: 25N


Specyfikacja enkodera

• Typ enkodera:Optyczny przyrostowy
• Napięcie zasilania: 5VDC
• Prąd wyjściowy: ≤20mA
• Rozdzielczość: 300ppr
• Sygnał wyjściowy: 2kanały
• Średnica wału: Φ4mm
• Częstotliwość wyjściowa: ≤30 KHz
• Niskie napięcie wyjściowe: ≤0,3VDC
• Wysokie napięcie wyjściowe: ≥3.4VDC

Połączenie
