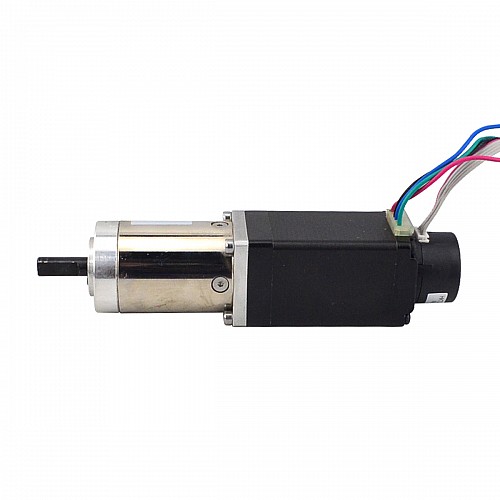

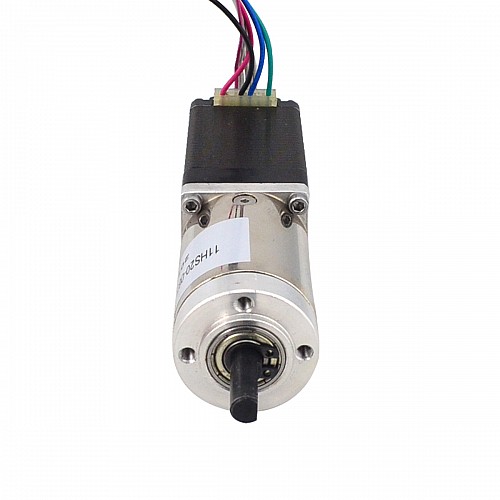

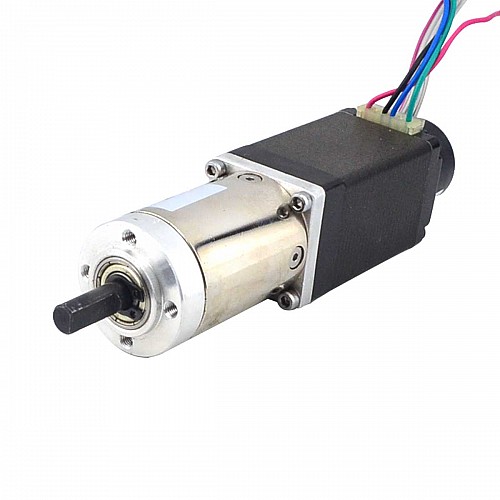

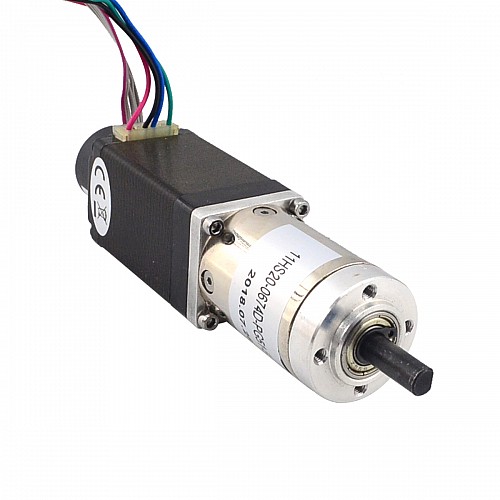

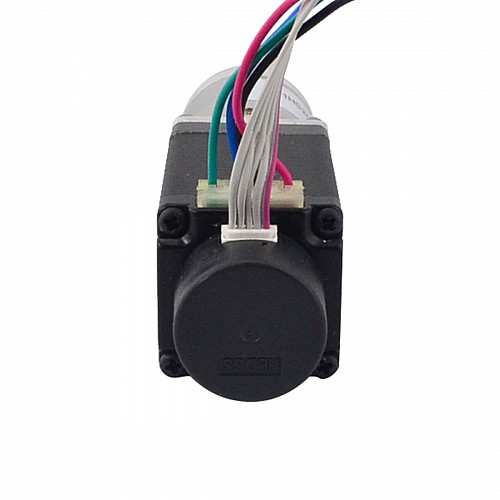

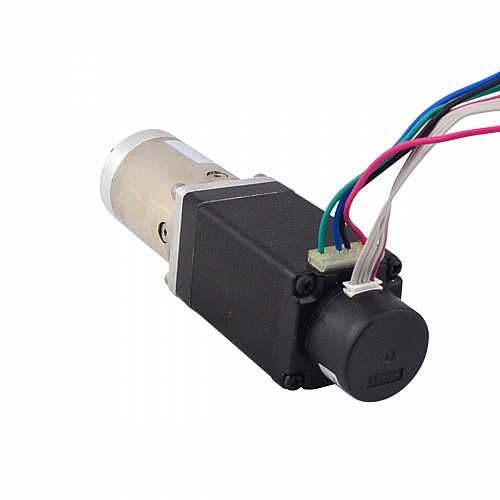

Nema 11 z zamkniętą pętlą z przekładnią krokową L=51mm Przełożenie 51:1 Enkoder 300PPR

0 opinii - Napisz opinię

281.33zł

5 + 268.11zł

10 + 256.05zł

50 + 245.05zł

100 + 234.94zł

w magazynie: 10000
Model: 11HS20-0674D-PG51-E22-300
Waga brutto: 0.45kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja silnika

Numer części producenta: 11HS20-0674D-PG51-E22-300
Typ silnika: bipolarny krokowy
Kąt kroku bez skrzyni biegów: 1,8stopnia
Moment trzymania bez skrzyni biegów: 0,14Nm(19,83uncji)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 12,00omów
Napięcie: 8.04V
Indukcyjność: 6,50mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Długość skrzyni biegów: 42,7mm
Przełożenie: 51,89:1
Wydajność: 70%
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia D: 12mm
Luz w stanie bez obciążenia: <=3stopień
Maksymalny dopuszczalny moment obrotowy: 3Nm(425oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacja enkodera

Typ enkodera: Optyczny przyrostowy
Napięcie zasilania: 5VDC
Prąd wyjściowy: ≤20mA
Rozdzielczość: 300PPR
Sygnał wyjściowy: 2kanały
Średnica wału: Φ4mm
Częstotliwość wyjściowa: ≤30 KHz
Niskie napięcie wyjściowe: ≤0,3VDC
Wysokie napięcie wyjściowe: ≥3.4VDC

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	4	5
Koder	0V	NC	Ch B	+5V	Ch A

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	6.5
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	14
Prąd znamionowy(A)	0.67
Rezystancja fazy(ohms)	12
Rozdzielczość enkodera	300PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Push-Pull (Single-Ended)
Specyfikacja fizyczna
Długość ciała(mm)	51
Długość wału(mm)	18
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	51
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Przekładnia planetarna serii PG
Typ wału wyjściowego	D

Plik	Rozmiar
11HS20-0674D-PG51-E22-300.STEP	1.56MB	Download
11HS20-0674D-PG51-E22-300_Torque_Curve.pdf	145.94KB	Download
11HS20-0674D-PG51-E22-300_Full_Datasheet.pdf	172.25KB	Download
