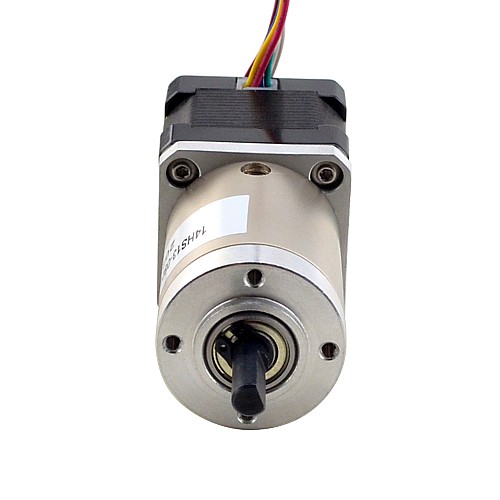

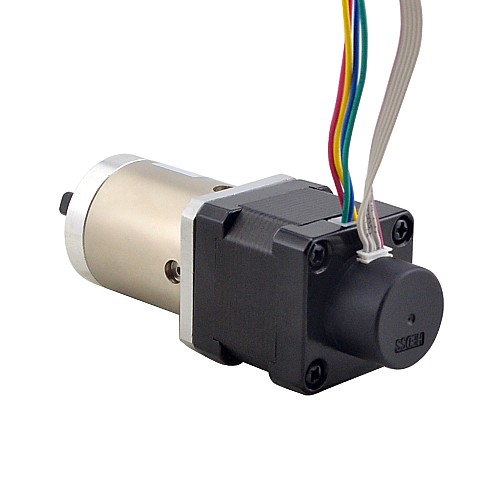

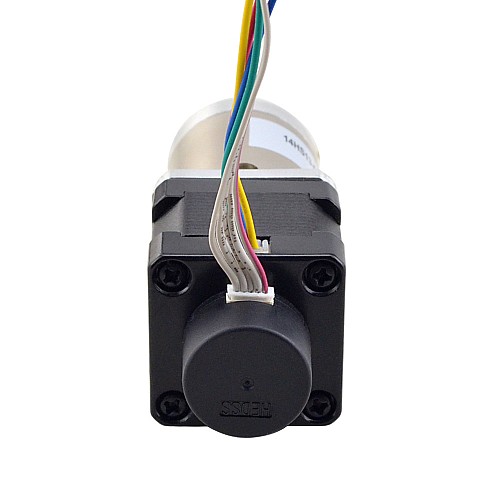

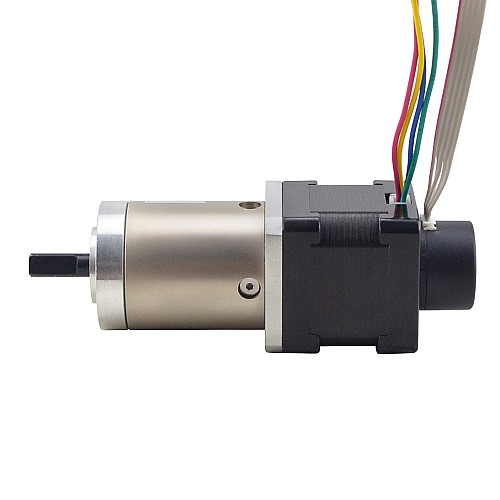

Nema 14 z przekładnią krokową z zamkniętą pętlą L=34mm Przełożenie przekładni 51:1 Enkoder 300PPR

0 opinii - Napisz opinię

297.25zł

w magazynie: Przed Sprzedaż
Model: 14HS13-0804D-PG51-E22-300
Waga brutto: 0.50kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 20

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja silnika

Numer części producenta: 14HS13-0804D-PG51-E22-300
Typ silnika: bipolarny krokowy
Kąt kroku bez skrzyni biegów: 1,8stopnia
Moment trzymania bez skrzyni biegów: 0,14Nm(19,83uncji)
Prąd znamionowy/faza: 1A
Rezystancja fazy: 3,20ohms
Napięcie: 3,20V
Indukcyjność: 4,50mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Długość skrzyni biegów: 43,6mm
Przełożenie: 51,89:1
Wydajność: 70%
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia D: 12mm
Luz w stanie bez obciążenia: <=3stopień
Maksymalny dopuszczalny moment obrotowy: 3Nm(424.84oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacja enkodera

Typ enkodera: Optyczny przyrostowy
Napięcie zasilania: 5VDC
Prąd wyjściowy: ≤20mA
Rozdzielczość: 300PPR
Sygnał wyjściowy: 2 kanały
Średnica wału: Φ4mm
Częstotliwość wyjściowa: ≤30 KHz
Niskie napięcie wyjściowe: ≤0,3VDC
Wysokie napięcie wyjściowe: ≥3.4VDC

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	4	5
Koder	0V	NC	Ch B	+5V	Ch A

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.5
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	14
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	3.2
Rozdzielczość enkodera	300PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Push-Pull (Single-Ended)
Specyfikacja fizyczna
Długość ciała(mm)	34
Długość wału(mm)	18
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	51
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	6
Typ skrzyni biegów	Przekładnia planetarna serii PG
Typ wału wyjściowego	D
