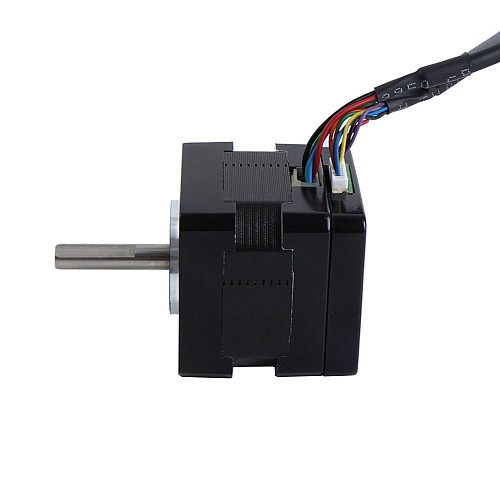

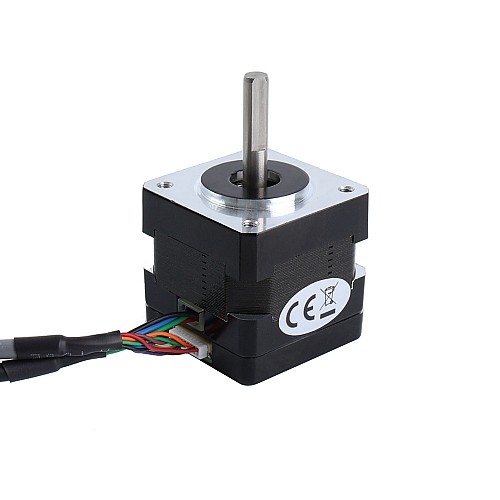

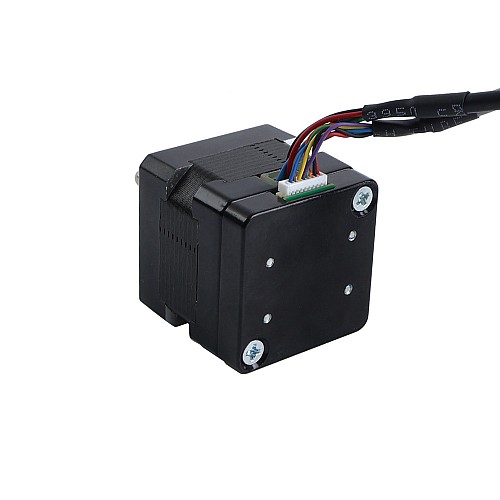

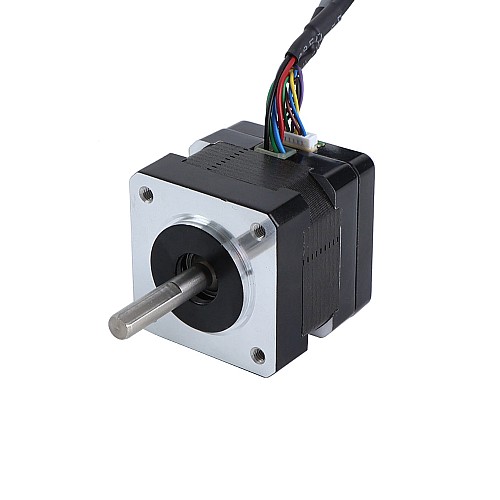

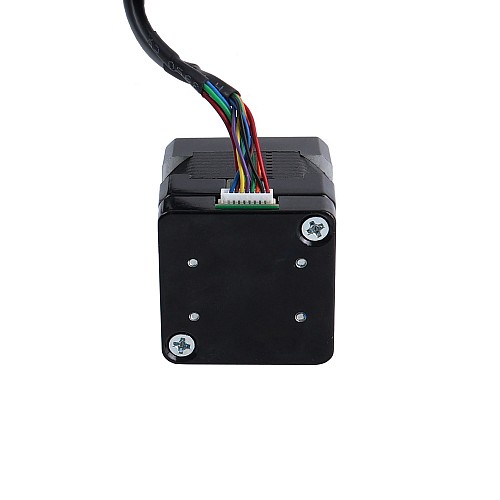

Silnik krokowy Nema 14 w pętli zamkniętej 12,5Ncm(17,7oz.in) z enkoderem magnetycznym 1000PPR(4000CPR)
139.27zł
5 + 117.18zł
10 + 101.12zł
50 + 88.93zł
100 + 79.39zł
- w magazynie: 10000
- Model: 14HS11-1004-ME1K
- Waga brutto: 0.23kg
- Certyfikowany: ISO, CE, UKCA, RoHS
Sprzedane: 339
Kliknij kraj dla magazynu na żywo
Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.
To najcieńszy silnik krokowy z zamkniętą pętlą, jaki mamy, tylko o grubości 34,5mm zawiera enkoder. Enkoder jest enkoderem magnetycznym z 3 kanałami i rozdzielczością 1000PPR(4000CPR). Największą zaletą enkodera magnetycznego jest rozmiar i koszt, są one szeroko stosowane w małych przestrzeniach i przy wyższych kosztach.
Specyfikacja elektryczna
- Numer części producenta: 14HS11-1004-ME1K
- Liczba faz: 2
- Kąt kroku: 1,8stopnia
- Moment trzymania: 12,5Ncm(17,7uncji cala)
- Prąd znamionowy/faza: 1,0A
- Rezystancja fazowa: 3,5oma ± 10%
- Indukcyjność: 3,5 mH ± 20%(1KHz)
- Klasa izolacji: B 130°C[266°F]
Specyfikacja fizyczna
- Rozmiar ramy: 35 x 35mm
- Długość korpusu: 28mm
- Średnica wału: Φ5mm
- Długość wału: 24mm
- Długość wału D-CUT: 15mm
- Długość przewodu: 500mm
Specyfikacja kodera
- Typ obwodu wyjściowego: różnicowy
- Typ enkodera: magnetyczny przyrostowy
- Rozdzielczość enkodera: 1000PPR(4000CPR)
- Kanały sygnału wyjściowego: 3 kanały
- Minimalne napięcie zasilania: 3,3V
- Napięcie zasilania maks.: 5,5V
- Prąd wyjściowy: 20mA
- Wyjście wysokiego napięcia: 5V
- Niskie napięcie wyjściowe: 0,2V
- Częstotliwość wyjściowa maks.: 400kHz
Połączenie silnika i enkodera
Silnik |
A+ |
A- |
B+ |
B- |
Drut |
Czarny |
Zielony |
Czerwony |
Niebieski |
Koder |
VCC |
EGND |
EA+ |
EA- |
EB+ |
EB- |
EZ+ |
EZ- |
Przewód |
Czerwony |
Czarny |
Brązowy |
Pomarańczowy |
Niebieski |
Zielony |
żółty |
Fioletowy |
Rodzaj produktu | |
Rodzaj produktu | Silnik krokowy w pętli zamkniętej |
Specyfikacja elektryczna | |
Czy ma krzywą momentu obrotowego/naporu? | Tak |
Indukcyjność(mH) | 3.5 |
Kanały sygnału wyjściowego | 3 |
Moment trzymania(Ncm) | 12.5 |
Moment trzymania(oz.in) | 17.7 |
Prąd znamionowy(A) | 1.0 |
Rezystancja fazy(ohms) | 3.5 |
Rozdzielczość enkodera | 1000PPR |
Typ enkodera | Magnetyczny Przyrostowy |
Typ obwodu wyjściowego | Różnicowy |
Specyfikacja fizyczna | |
Długość ciała(mm) | 28 |
Długość wału(mm) | 24 |
Klasa IP | 40 |
Metoda inwentaryzacji | Dedykowany inwentarz |
Rozmiar ramy(mm) | Nema 14 (35 x 35) |
Średnica wału(mm) | 5 |
