Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1") Długość 250mm

Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1) Długość 250mm
Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1) Długość 250mm
Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1) Długość 250mm
Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1) Długość 250mm
Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1) Długość 250mm
Przerwane
Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1) Długość 250mm
Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1) Długość 250mm
Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1) Długość 250mm
Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1) Długość 250mm
Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1) Długość 250mm
Nema 11 Zewnętrzny stos 46mm 0,75A Przewód 2,54mm(0,1") Długość 250mm
0.00zł
  • w magazynie: 1
  • Model: 11E18S0754GD3-250RS
  • Waga brutto: 0.53kg
  • Certyfikowany: ISO, CE, RoHS
Sprzedane: 20
Ten produkt sprzedawany jest w minimalnej ilości 999
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

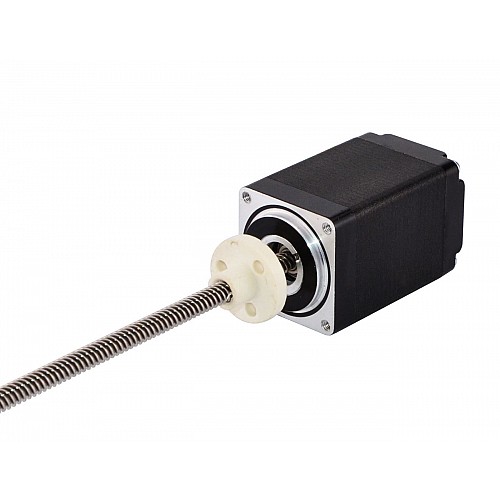

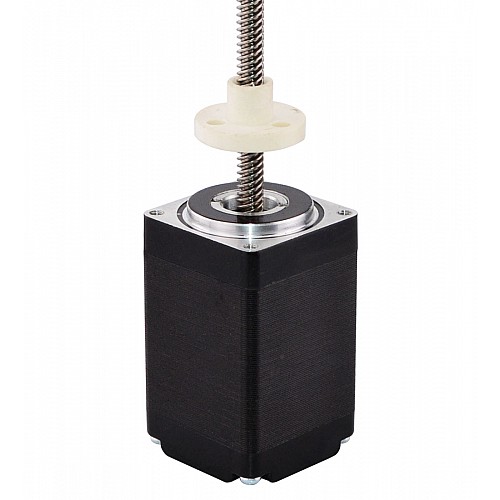

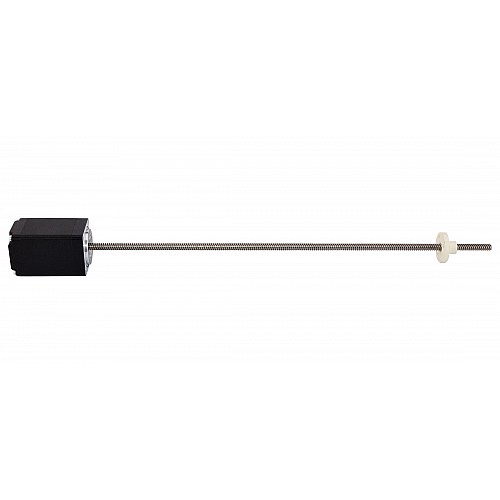

Ten model jest prawie dokładnie taki sam jak Haydon Kerk serii 28000 rozmiar 11 z podwójnym stosem zewnętrznego siłownika liniowego z silnikiem krokowym. Część silnikowa to silnik krokowy Nema 11 o średnicy 46 mm 1,8 stopnia 0,75 A i jest on zintegrowany ze śrubą pociągową o średnicy 4,76mm(0,1874") o długości 250mm(9,8425") i nakrętką POM, przesuw liniowy wynosi 2,54mm(0,1") na obrót.

Specyfikacja elektryczna

  • Numer części producenta: 11E18S0754GD3-250RS(11E18S0754GD-250RS)
  • Typ silnika: Zewnętrzny liniowy krokowy
  • Kąt kroku: 1,8°
  • Minimalny ciąg: 40N(300pps)
  • Prąd znamionowy/faza: 0,75A
  • Rezystancja fazowa: 6,7ohms
  • Napięcie: 5V
  • Indukcyjność: 5,8mH ± 20%(1KHz)

Specyfikacja fizyczna

  • Rozmiar ramy: 28x28mm
  • Długość ciała: 46mm
  • Długość śruby pociągowej: 250mm(9,8425")
  • Średnica śruby pociągowej: Φ4,76mm(0,1874")
  • Ołów/Krok: 0,0127mm(0,0005")
  • Przesuw/obrót ołowiu: 2,54mm(0,1")
  • Liczba wyprowadzeń: 4
  • Długość ołowiu: 300mm
  • Waga: 180g

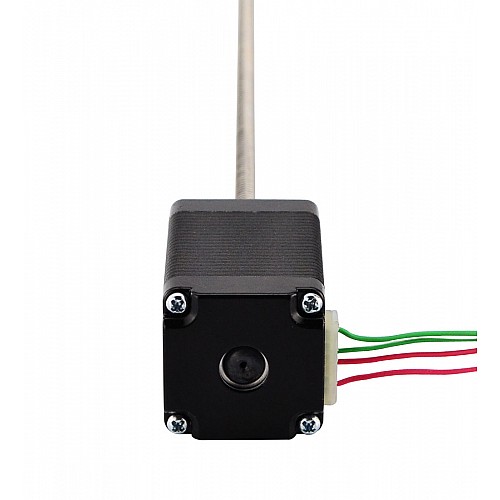

Połączenie

A+
A-
B+
B-
Czerwony
Czerwony/Biały
Zielony biały
Zielony

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 11E18S1004GD5-250RS.

Rodzaj produktu
Rodzaj produktu Liniowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny Bipolar
Czy ma krzywą momentu obrotowego/naporu? Nie
Indukcyjność(mH) 5.8
Kąt kroku(deg.) 1.8
Minimalny napór(N) @300pps 40
Prąd znamionowy(A) 0.75
Rezystancja fazy(ohms) 6.7
Specyfikacja fizyczna
Długość ciała(mm) 46
Długość ołowiu(mm) 300
Długość śruby pociągowej(mm) 250
Ilość kabli 4
Klasa IP 40
Metoda inwentaryzacji Dedykowany inwentarz
Przesuw/krok ołowiu(mm) 0.0127
Przesuw/rewolucja ołowiu(mm) 2.54
Rozmiar ramy(mm) Nema 11 (28 x 28)
Średnica śruby pociągowej(mm) 4.76
Typ silnika liniowego Zewnętrzny (Acme)


Plik Rozmiar
11E18S0754GD3-250RS_Full_Datasheet.pdf 205.66KB Download
