Jednobiegunowy silnik krokowy Nema 8 L=30mm z przełożeniem przekładni planetarnej 90:1

1 opinii - Napisz opinię

167.00zł

5 + 158.73zł

10 + 151.28zł

50 + 144.46zł

100 + 138.26zł

w magazynie: 200
Model: 8HS12-0506S-PG90
Waga brutto: 0.20kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

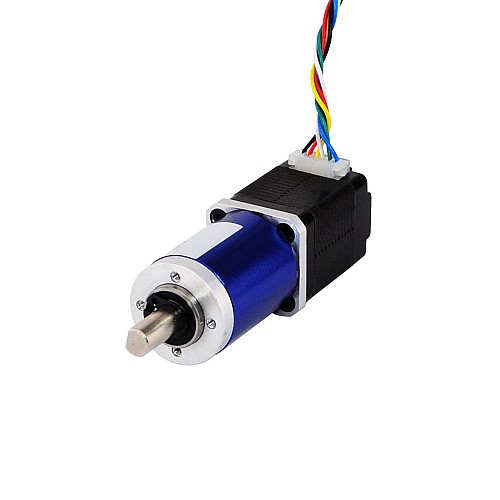

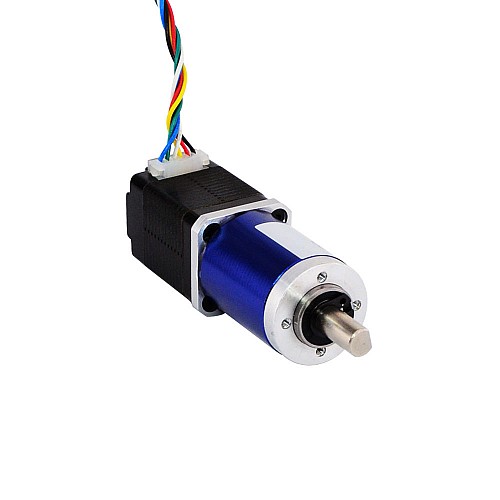

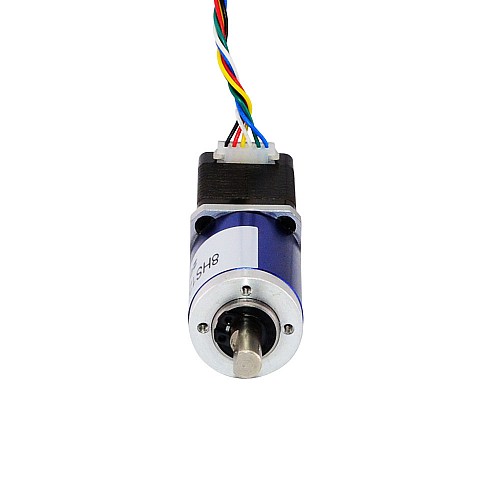

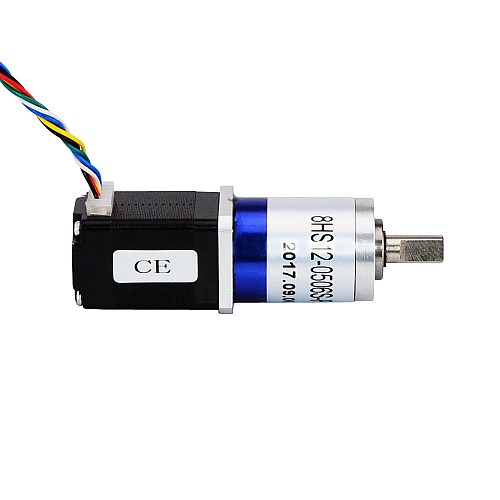

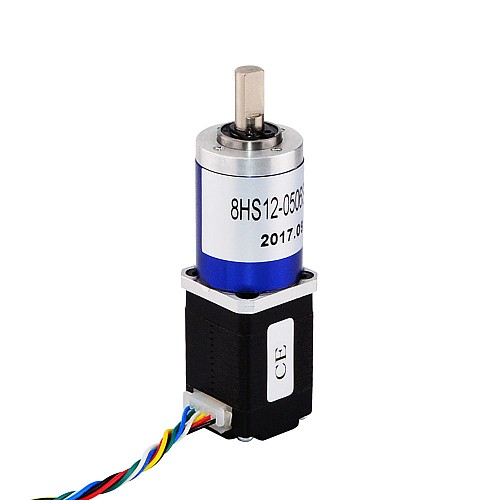

Ten jednobiegunowy silnik krokowy Nema 8 z korpusem 30mm i prądem znamionowym 0,5A posiada zintegrowaną przekładnię planetarną o przełożeniu 90,25:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 8HS12-0506S-PG90
Typ silnika: jednobiegunowy krokowy
Kąt kroku: 0,02stopnia
Moment obrotowy bez skrzyni biegów: 2Ncm(2,83oz.in)
Prąd znamionowy/faza: 0,5A
Rezystancja fazowa: 13,5ohms
Indukcyjność: 2,5mH ± 20%ohms(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 90,25:1
Wydajność: 70%
Luz międzyzębny bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 0.5Nm(70.8oz.in)
Moment dopuszczalny moment obrotowy: 1Nm(141.6oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacje fizyczne

Rozmiar ramy: 20 x 20mm
Długość silnika: 30mm
Długość skrzyni biegów: 31.2mm
Średnica wału: Φ6mm
Długość wału: 15mm
Długość cięcia w kształcie litery D: 9mm
Liczba wyprowadzeń: 6
Długość ołowiu: 300mm
Waga: 92g

Połączenie

A+	O+	A-	B+	O-	B-
Czerwony	Czarny	Żółty	Niebieski	Pomarańczowy	Zielony

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Unipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.5
Moment trzymania bez skrzyni biegów(Nm)	0.02
Prąd (A)	0.5
Rezystancja fazy(ohms)	13.5
Specyfikacja fizyczna
Długość ciała(mm)	60.95
Długość ołowiu(mm)	300
Długość wału(mm)	15
Ilość kabli	6
Klasa IP	40
Luz międzyzębny	<=3 deg
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	90.25
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	92

Plik	Rozmiar
8HS12-0506S-PG90_Full_Datasheet.pdf	135.04KB	Download
8HS12-0506S-PG90.STEP	1.48MB	Download
8HS12-0506S-PG90_Torque_Curve.pdf	132.12KB	Download
8HS12-0506S_Torque_Curve.pdf	126.01KB	Download
