NEMA 8 Zewnętrzny Silnik Krokowy Liniowy Trapezowy 0,5A Stos 38mm Skok Śruby 1mm(0,03937") z Optycznym Enkoderem Przyrostowym 1000PPR

Nowy

NEMA 8 Zewnętrzny Silnik Krokowy Liniowy Trapezowy 0,5A Stos 38mm Skok Śruby 1mm(0,03937") z Optycznym Enkoderem Przyrostowym 1000PPR

0 opinii - Napisz opinię

365.34zł

5 + 343.20zł

10 + 323.60zł

50 + 306.12zł

100 + 290.42zł

w magazynie: 10000
Model: 8E15S0504SC4-100RS-OE1K
Waga brutto: 0.19kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

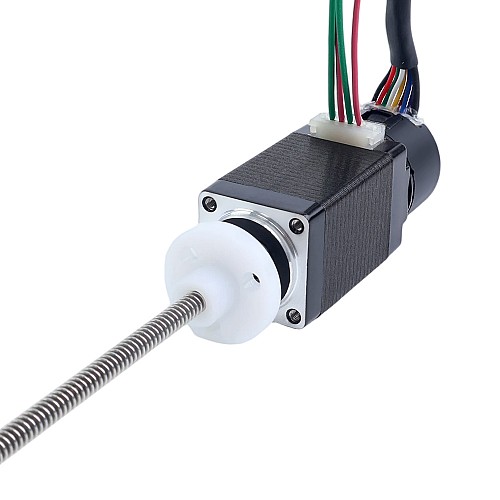

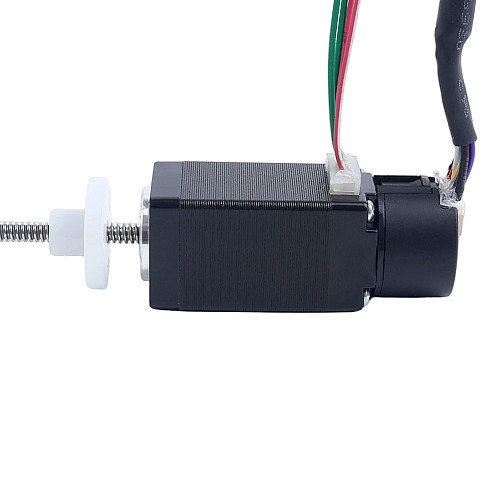

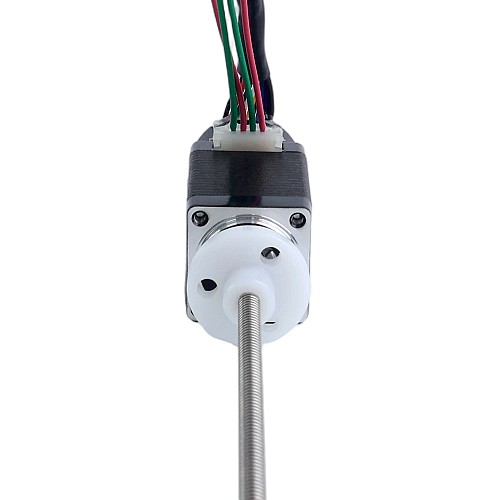

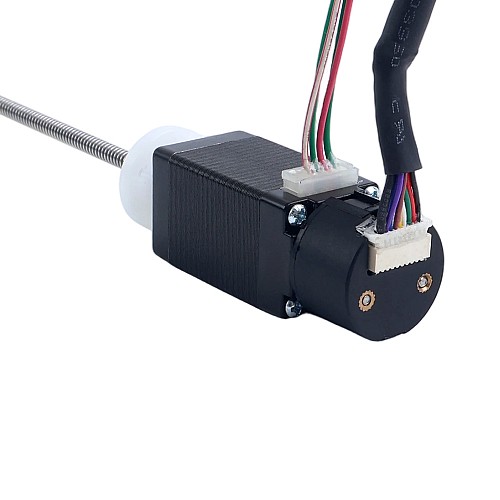

Ten liniowy silnik krokowy Nema 8 jest zintegrowany z wysokorozdzielczościowym, optycznym enkoderem przyrostowym 1000 PPR. Posiada śrubę pociągową ACME o długości 100 mm i średnicy 3,5 mm oraz nakrętkę POM, zapewniając liniowy skok 1 mm na obrót. Włączenie enkodera znacząco poprawia dokładność pozycjonowania i stabilność pracy silnika, czyniąc go idealnym rozwiązaniem dla szerokiego zakresu zastosowań, w tym automatyzacji produkcji, systemów logistycznych, urządzeń medycznych, sprzętu scenicznego i robotyki.

Specyfikacja silnika

Numer części producenta: 8E15S0504SC4-100RS-OE1K
Typ silnika: Zewnętrzny (Trapezoidalny)
Kąt skoku: 1,8°
Moment trzymający: 0,02Nm(2,83oz.in)
Prąd znamionowy/faza: 0,5A
Rezystancja fazowa: 12,5ohms ±10%
Indukcyjność: 4,5mH ±20% (1 kHz)
Wymiar ramy: 20 x 20mm
Długość korpusu: 38mm

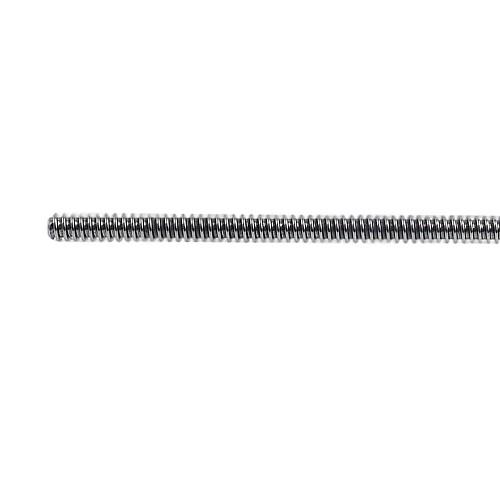

Długość śruby pociągowej: 100mm(3,937")
Średnica śruby pociągowej: 3,5mm(0,1378")
Skok na krok: 0,005mm(0,0001969")
Skok liniowy/obrót: 1mm(0,03937")
Liczba przewodów: 4
Liczba początków gwintu: 1
Długość kabla: 500mm

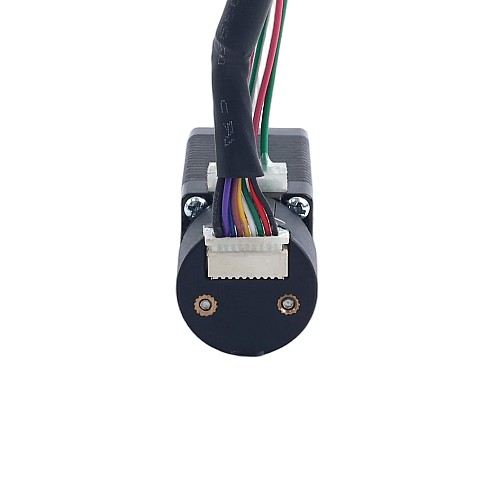

Specyfikacja enkodera

Typ wyjścia: Typ różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Min. napięcie zasilania: 4,5V
Maks. napięcie zasilania: 5,5V
Wyjściowe napięcie wysokiego poziomu: 2,4 V - Vcc
Wyjściowe napięcie niskiego poziomu: ≤ 0,4V

Połączenie

Pin	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

Enkoder	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-	Ekranowanie
Kolor	Czerwony	Czarny	Biały	Niebieski	Zielony	Brązowy	Żółty	Fioletowy	Czarny

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolar
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.5
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	2
Moment trzymania(oz.in)	2.83
Prąd znamionowy(A)	0.5
Rezystancja fazy(ohms)	12.5
Specyfikacja fizyczna
Długość ciała(mm)	38.2
Długość kabla(mm)	500
Długość śruby pociągowej(mm)	100
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.005
Przesuw/rewolucja ołowiu(mm)	1
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica śruby pociągowej(mm)	3.5
Typ silnika liniowego	Zewnętrzny (Trapezowy)
Z enkoderem	Tak

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
