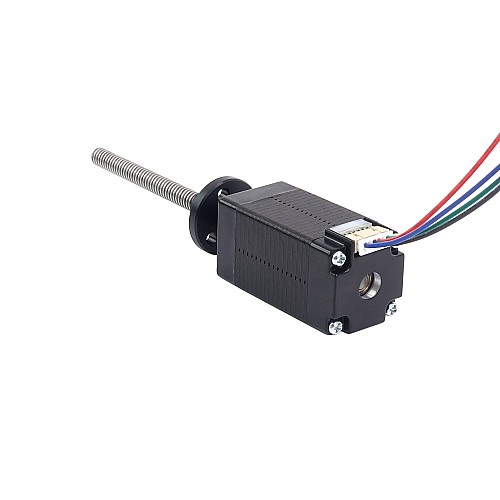

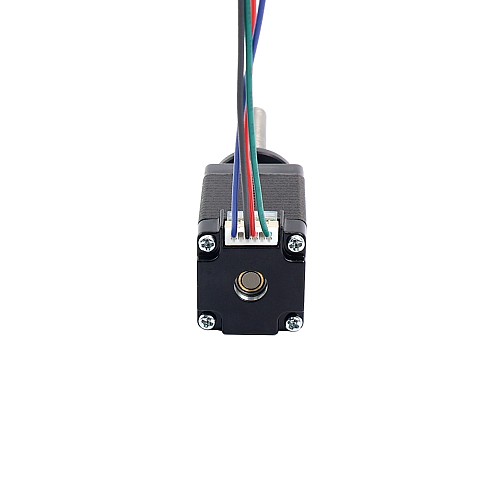

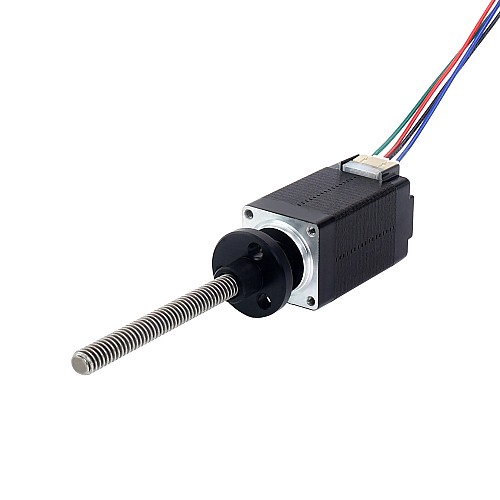

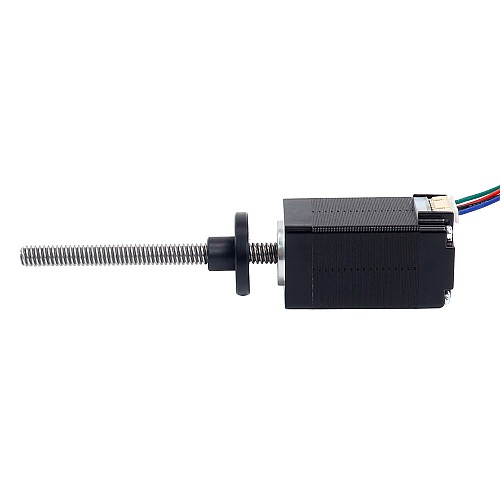

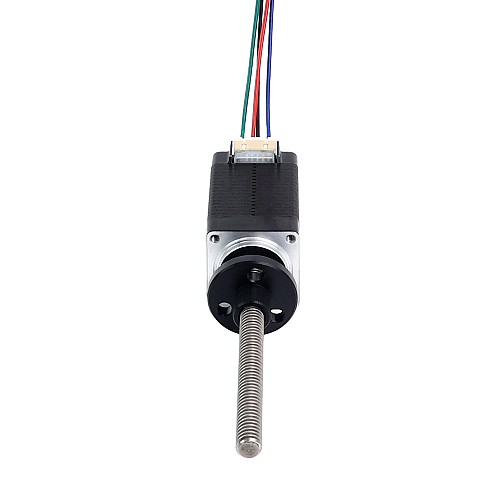

Nema 8 Zewnętrzny trapezowy liniowy silnik krokowy 0,6A 38mm Śruba stosowa Ołów 2mm(0,07874") Długość przewodu 60mm

0 opinii - Napisz opinię

113.37zł

5 + 108.71zł

10 + 104.41zł

50 + 100.42zł

100 + 96.69zł

w magazynie: 10000
Model: 8E15S0604AA2-060RS
Waga brutto: 0.13kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 44

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten zewnętrzny(trapezowy) liniowy silnik krokowy Nema 8 składa się z silnika o długości 38mm, prądu znamionowego 0,6A, kąta kroku 1,8 stopnia i śruby liniowej Tr5x2 o długości 60mm. Konstrukcja silnika jest prosta i charakteryzuje się wysoką precyzją, wyższą wydajnością kosztową, stabilną i niezawodną, łatwą w obsłudze i konserwacji.

Specyfikacja elektryczna

Numer części producenta: 8E15S0604AA2-060RS
Typ silnika: zewnętrzny(trapezowy)
Kąt kroku: 1,8°
Moment trzymania: 0,02Nm(2,832oz.in)
Prąd znamionowy/faza: 0,6A
Rezystancja fazowa: 9,0ohms ±10%
Indukcyjność: 3,0mH ± 20%(1kHz)

Specyfikacja fizyczna

Rozmiar ramki: 20 x 20mm
Długość korpusu: 38mm
Długość śruby pociągowej: 60mm(2,362")
Średnica śruby pociągowej: Φ5mm(0,1969")
Przewód/krok: 0,01mm(0,0003938")
Skok/obrót ołowiu: 2mm(0,07874")
Liczba potencjalnych klientów: 4
Liczba początków wątku: 2
Długość kabla: 400mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Moment trzymania(Ncm)	2
Moment trzymania(oz.in)	2.8328
Prąd znamionowy(A)	0.6
Specyfikacja fizyczna
Długość śruby pociągowej(mm)	60
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.01
Przesuw/rewolucja ołowiu(mm)	2
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica śruby pociągowej(mm)	5
Typ silnika liniowego	Zewnętrzny (Trapezowy)
Z enkoderem	Nie

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
