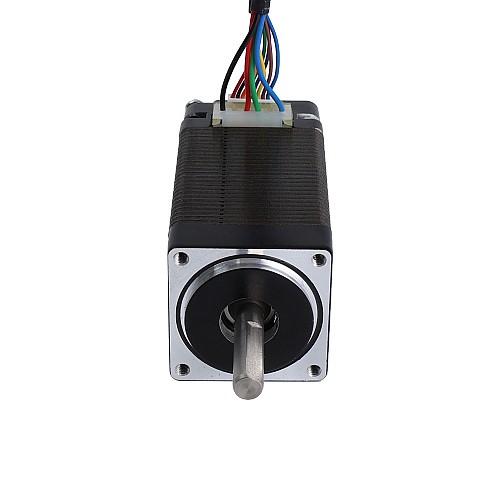

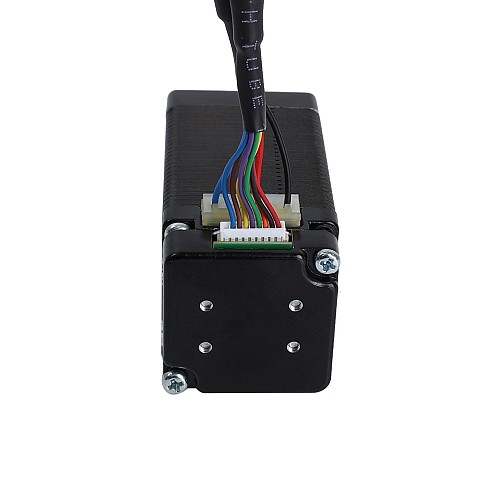

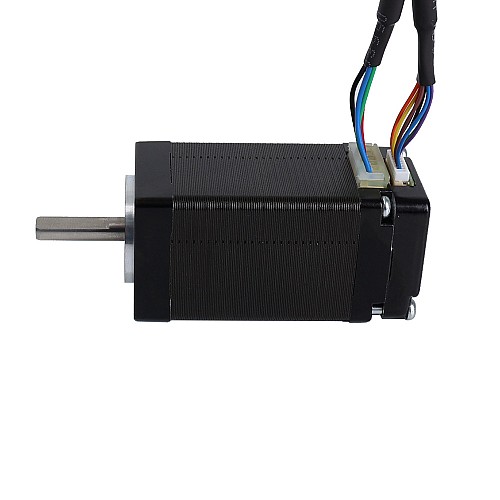

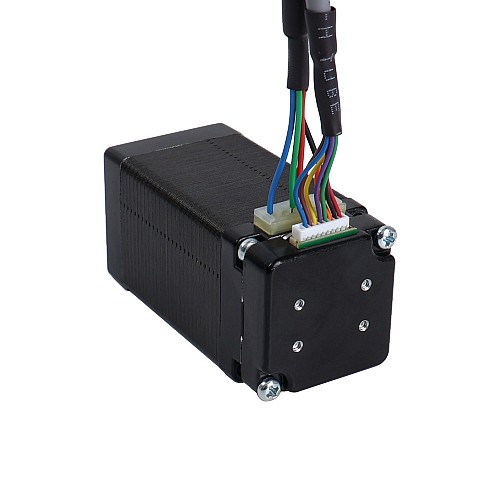

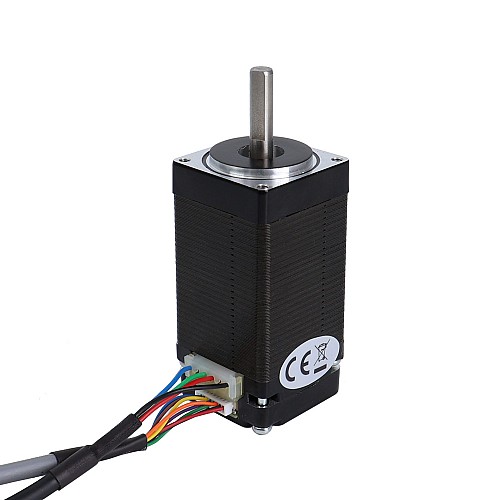

Silnik krokowy z zamkniętą pętlą Nema 11 14Ncm(19,86oz.in) z enkoderem magnetycznym 1000PPR(4000CPR)

0 opinii - Napisz opinię

150.31zł

5 + 126.45zł

10 + 109.15zł

50 + 95.98zł

100 + 85.69zł

w magazynie: 10000
Model: 11HS20-0674-ME1K
Waga brutto: 0.29kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

USA

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Jest to jeden z najcieńszych silników krokowych z zamkniętą pętlą, jakie mamy, tylko o grubości 57,5mm zawiera enkoder. Enkoder jest enkoderem magnetycznym z 3 kanałami i rozdzielczością 1000PPR(4000CPR). Największą zaletą enkodera magnetycznego jest rozmiar i koszt, są one szeroko stosowane w małych przestrzeniach i przy wyższych kosztach.

Specyfikacja elektryczna

Numer części producenta: 11HS20-0674-ME1K
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 14Ncm(19,86oz.in)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 9.2omów ± 10%
Indukcyjność: 7mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramki: 28 x 28mm
Długość korpusu: 57,5mm
Średnica wału: Φ5mm
Długość wału: 20mm
Długość wału D-CUT: 15mm
Długość przewodu: 500mm

Specyfikacja kodera

Typ obwodu wyjściowego: różnicowy
Typ enkodera: magnetyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 3,3V
Napięcie zasilania maks.: 5,5V
Prąd wyjściowy: 20mA
Wyjście wysokiego napięcia: 5V
Niskie napięcie wyjściowe: 0,2V
Częstotliwość wyjściowa maks.: 400 kHz

Połączenie silnika i enkodera

Motor	A+	A-	B+	B-
Drut	Czarny	Zielony	Czerwony	Niebieski

Koder	+5V	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-
Drut	Czerwony	Czarny	Brązowy	Pomarańczowy	Niebieski	Zielony	Żółty	Fioletowy

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	7
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	14
Moment trzymania(oz.in)	19.86
Prąd znamionowy(A)	0.67
Rezystancja fazy(ohms)	9.2
Rozdzielczość enkodera	1000PPR
Typ enkodera	Magnetyczny Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	57.5
Długość wału(mm)	20
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	5
