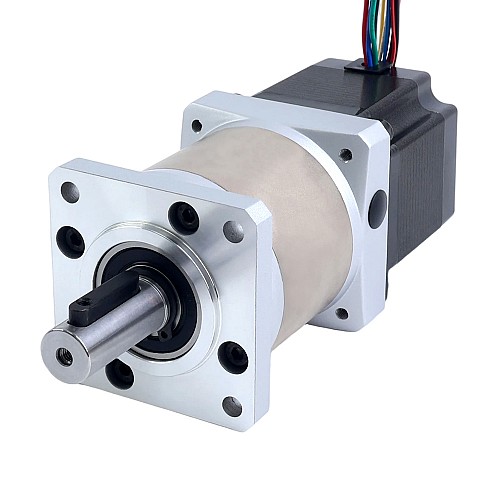

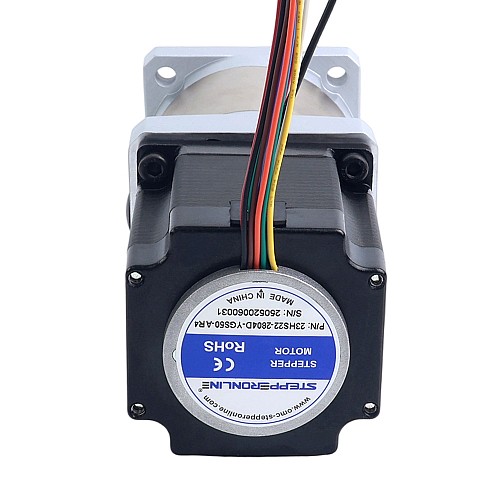

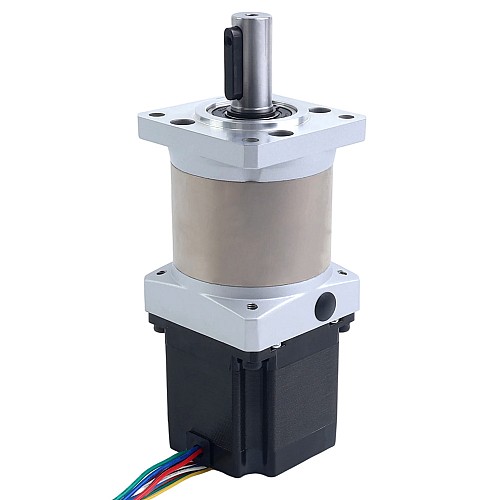

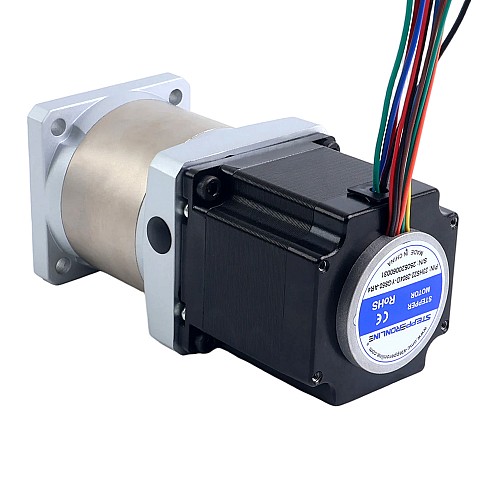

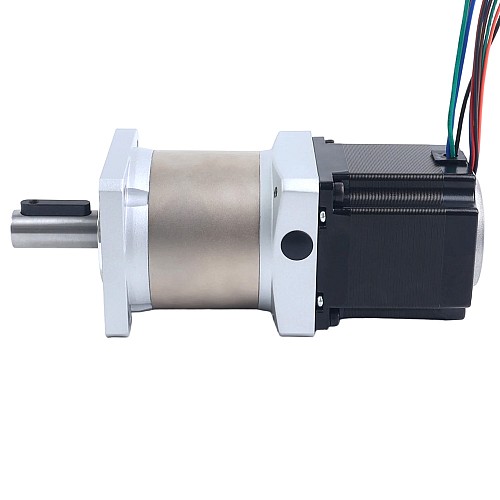

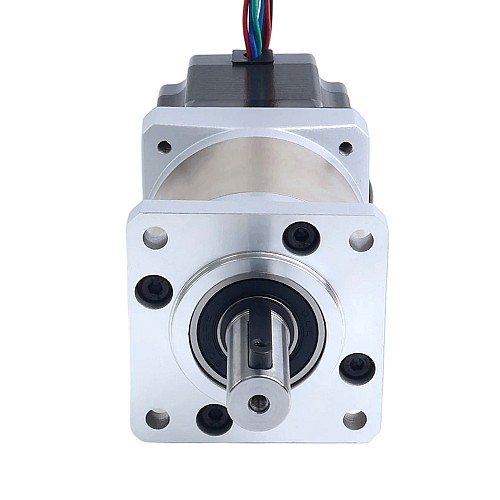

Ulepszony silnik krokowy Nema 23AR4 z przekładnią YGS Przełożenie 50:1

1 opinii - Napisz opinię

676.47zł

5 + 607.68zł

10 + 551.57zł

50 + 504.96zł

100 + 465.62zł

w magazynie: 10000
Model: 23HS22-2804D-YGS50-AR4
Waga brutto: 1.67kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 122

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 23HS22-2804D-YGS50-AR4
Typ silnika: dwubiegunowy silnik krokowy
Kąt kroku: 0,036stopnia
Moment trzymania bez skrzyni biegów: 102Ncm(144,44oz.in)
Prąd znamionowy/faza: 2,8A
Rezystancja fazowa: 0,9ohms
Indukcyjność: 2,8mH±20%(1 kHz)

Specyfikacje skrzyni biegów

Typ skrzyni biegów: planetarna
Przełożenie: 50:1
Wydajność: 94%
Luz przy braku obciążenia: <=15arcmin
Maks. Dopuszczalny moment obrotowy: 25Nm(3541oz.in)
Dopuszczalny moment obrotowy: 50Nm(7082oz.in)
Maks. Obciążenie osiowe: 230N
Maks. Obciążenie promieniowe: 400N
Temperatura otoczenia: -10 - 50℃
Klasa izolacji: B 130°C[266°F]
Żywotność: 6000 godz.

Specyfikacja kodera

Typ obwodu wyjściowego: różnicowy
Typ enkodera: magnetyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3kanały
Minimalne napięcie zasilania: 3,3V
Napięcie zasilania maks.: 5,5V
Prąd wyjściowy: 20mA
Wyjście wysokiego napięcia: 5V
Niskie napięcie wyjściowe: 0,2V
Częstotliwość wyjściowa maks.: 400 kHz

Specyfikacje fizyczne

Rozmiar ramy: 57 x 57mm
Długość silnika: 55mm
Długość skrzyni biegów: 73mm
Średnica wału: Φ14mm
Długość wału: 35mm
Długość rowka: 25mm
Liczba odprowadzeń: 4
Długość przewodu: 500mm

Połączenie silnika i enkodera

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Kolor przewodu	CZERWONY	Czarny	Brązowy	Pomarańczowy	Niebieski	Zielony	żółty	Biały
Opis	+5V	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-

Ten silnik jest ulepszoną wersją silnika 23HS22-2804D-HG50-AR4. Ma wyższą precyzję i może spełnić wyższe wymagania dotyczące precyzyjnego sterowania ramieniem robota AR4.

Należy pamiętać, że nie jest możliwa samodzielna wymiana przekładni HG50 na starym silniku na nową, oddzielną przekładnię YGS50.

Uwaga: sprzęgło w przekładni nie jest szczelnie zamknięte, przed użyciem należy je dokładnie dokręcić. A moment blokujący wynosi 9,8Nm.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	2.8
Kanały sygnału wyjściowego	3
Moment trzymania bez skrzyni biegów(Nm)	1.02
Moment trzymania(oz.in)	144.44
Prąd (A)	2.8
Rezystancja fazy(ohms)	0.9
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Magnetyczny Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	128
Długość ołowiu(mm)	500
Długość wału(mm)	35
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Przekładnia planetarna serii YG
Typ wału wyjściowego	Wpust
Zarys	<=15arcmin
