Silnik krokowy Nema 14 w pętli zamkniętej L = 28mm z przełożeniem przekładni planetarnej 19:1 do zestawu AR4

0 opinii - Napisz opinię

239.64zł

5 + 225.53zł

10 + 213.03zł

50 + 201.81zł

100 + 191.69zł

w magazynie: Przed Sprzedaż
Model: 14HS11-1004D-PG19-AR4
Waga brutto: 0.36kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 20

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

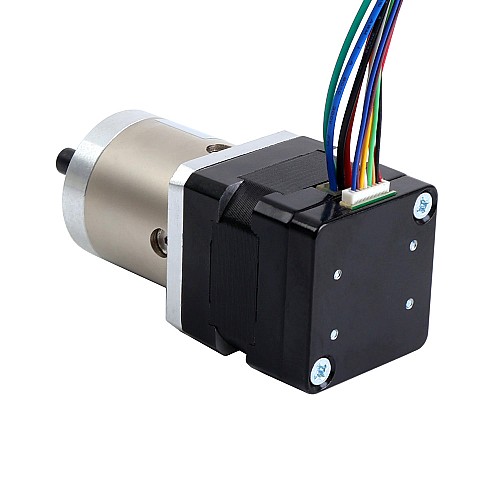

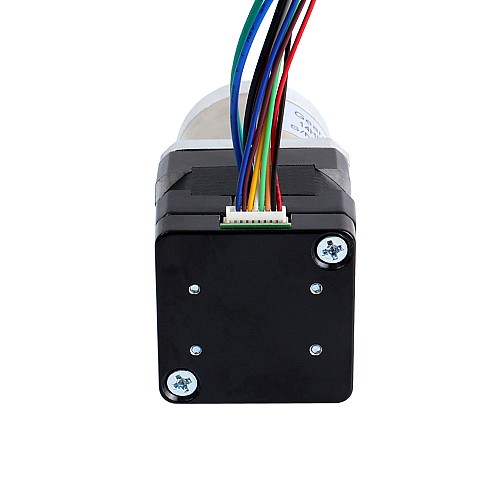

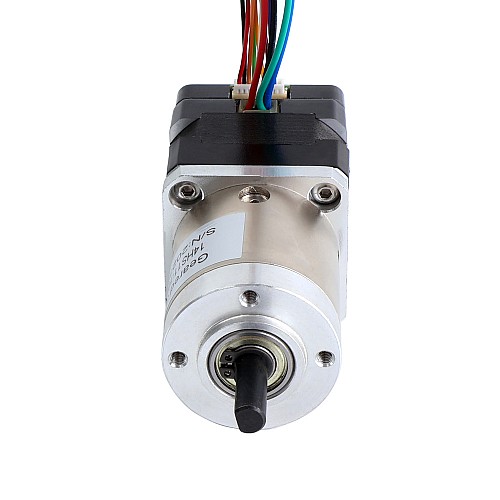

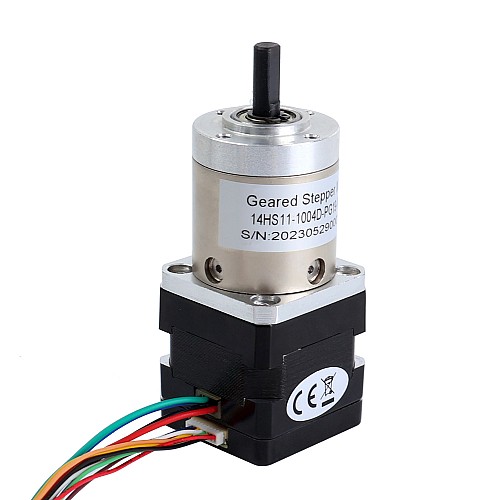

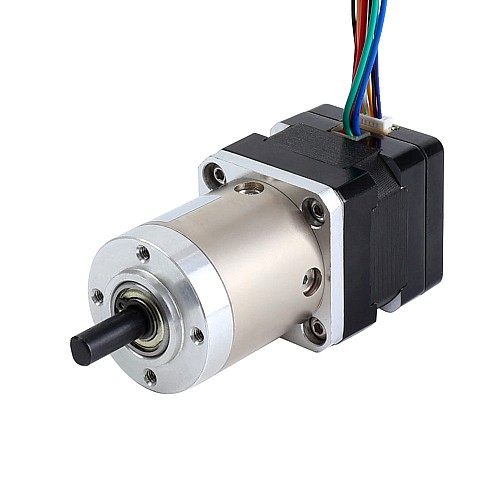

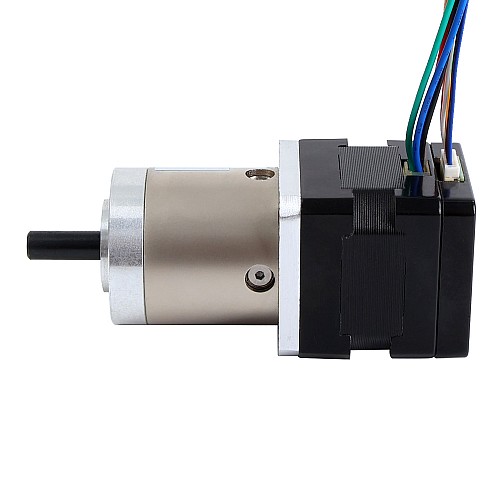

Ten silnik Nema 14 to silnik w pętli zamkniętej dostosowany do ramienia robota AR4, wyposażony w przekładnię planetarną o przełożeniu 19:1 i magnetyczny enkoder przyrostowy 1000ppr(4000cpr).

Specyfikacja elektryczna

Numer części producenta: 14HS11-1004D-PG19-AR4
Typ silnika: dwubiegunowy silnik krokowy
Kąt kroku bez skrzyni biegów: 1,8stopnia
Moment trzymania bez skrzyni biegów: 0,125Nm(17,7uncji cala)
Prąd znamionowy/faza: 1,0A
Rezystancja fazowa: 3,5ohms
Indukcyjność: 3,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacje skrzyni biegów

Typ skrzyni biegów: planetarna
Przełożenie: 19:1
Wydajność: 81%
Luz bez obciążenia: <=1stopień
Maksymalny dopuszczalny moment obrotowy: 3Nm(424,92oz.in)
Dopuszczalny moment obrotowy: 5Nm(708,2oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacja kodera

Typ obwodu wyjściowego: różnicowy
Typ enkodera: magnetyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3kanały
Minimalne napięcie zasilania: 3,3V
Napięcie zasilania maks.: 5,5V
Prąd wyjściowy: 20mA
Wyjście wysokiego napięcia: 5V
Niskie napięcie wyjściowe: 0,2V
Częstotliwość wyjściowa maks.: 400kHz

Specyfikacje fizyczne

Typ skrzyni biegów: planetarna
Rozmiar ramy: 35 x 35mm
Długość silnika: 28mm
Długość skrzyni biegów: 35,8mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Liczba odprowadzeń: 4
Długość przewodu: 500mm
Waga: 0,294kg

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	3.5
Kanały sygnału wyjściowego	3
Moment trzymania bez skrzyni biegów(Nm)	0.125
Moment trzymania(oz.in)	17.7
Prąd (A)	1.0
Rezystancja fazy(ohms)	3.5
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Magnetyczny Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	63.8
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	19
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	294
Zarys	<=1deg
