Name: Silnik krokowy Nema 11 w pętli zamkniętej 0,1Nm(14,16oz.in) w enkoderze 1000PPR(4000CPR) - 11HS18-0674D-E1000|STEPPERONLINE
SKU: 11HS18-0674D-E1000
Price: 268.78 PLN
Availability: PreOrder

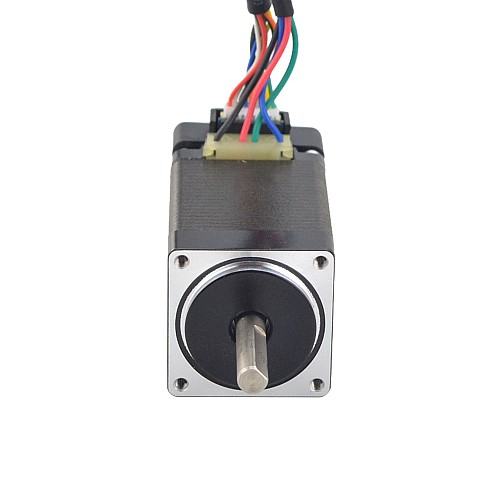

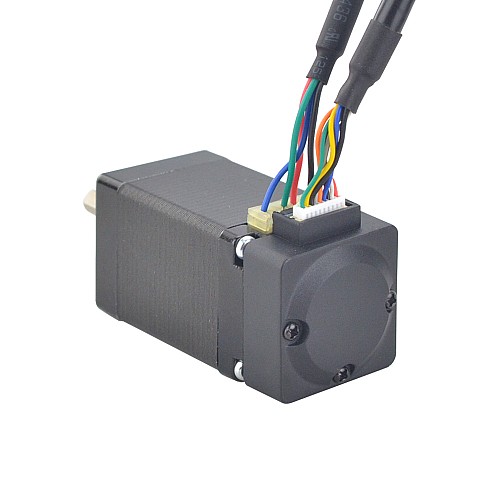

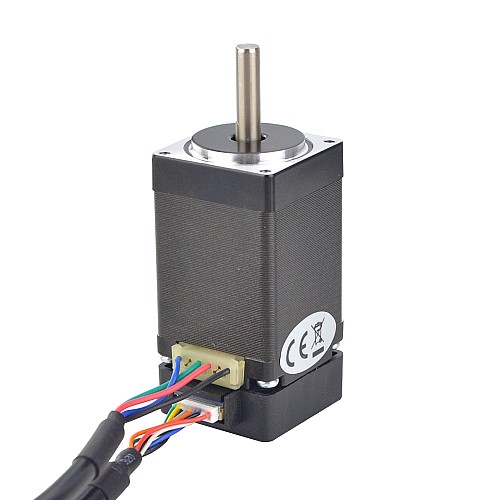

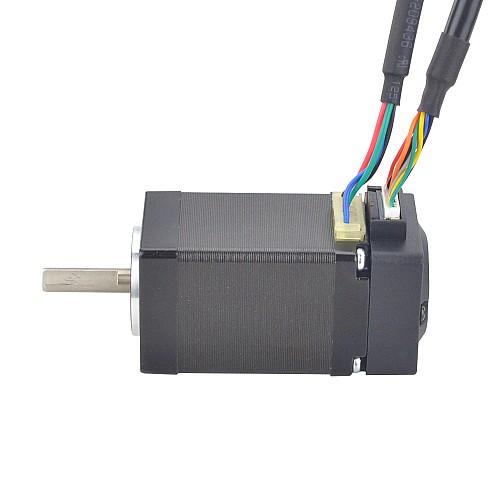

Silnik krokowy Nema 11 w pętli zamkniętej 0,1Nm(14,16oz.in) w enkoderze 1000PPR(4000CPR)

0 opinii - Napisz opinię

268.78zł

5 + 256.72zł

10 + 245.67zł

50 + 235.56zł

100 + 226.20zł

w magazynie: Przed Sprzedaż
Model: 11HS18-0674D-E1000
Waga brutto: 0.27kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 10

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja elektryczna

Numer części producenta: 11HS18-0674D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 0,1Nm(14,16 uncji)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 6,8 omów ± 10%
Indukcyjność: 6,0mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 28x28mm
Długość ciała: 57mm
Średnica wału: Φ5mm
Długość wału: 20mm
Długość wału D-cut: 15mm
Długość ołowiu: 300mm
Waga: 0,14kg

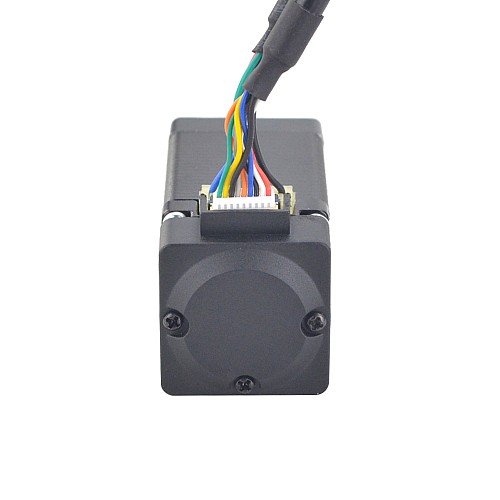

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Min. napięcie zasilania: 4,5V
Maks. napięcie zasilania: 5,5V
Prąd wyjściowy: 100mA MAX
Wysokie napięcie wyjściowe: ≥Vcc-0,4V
Niskie napięcie wyjściowe: ≤0,4V
Maksymalna częstotliwość wyjściowa: 1,85 Hz

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

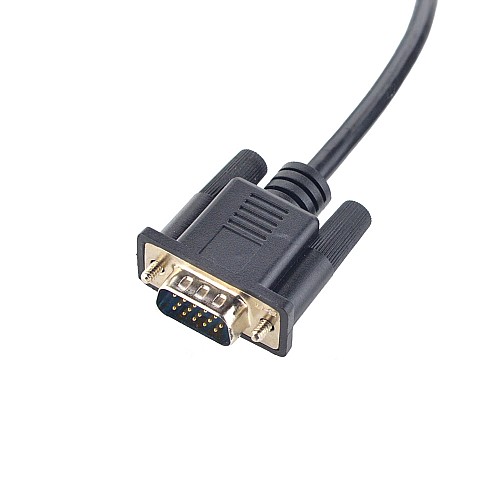

SZPILKA	1	2	3	7	8	11	12	13
Koder	EA+	VCC	GND	NC	NC	EB+	EB-	EA-

Ten silnik zostanie w przyszłości zastąpiony silnikiem 11HS18-0674D-E1000-C1. Należy pamiętać, że długość korpusu wynosi 63 mm, a enkoder ma pewną różnicę w napięciu wyjściowym.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	6
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	10
Moment trzymania(oz.in)	14.16
Prąd znamionowy(A)	0.67
Rezystancja fazy(ohms)	6.8
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja hamulca
Moment hamowania(oz.in)	14.16
Specyfikacja fizyczna
Długość ciała(mm)	57
Długość wału(mm)	20
Klasa IP	40
Metoda inwentaryzacji	Udostępnione zasoby
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	5
