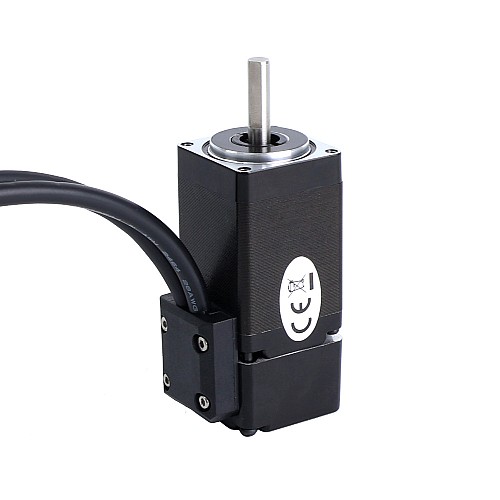

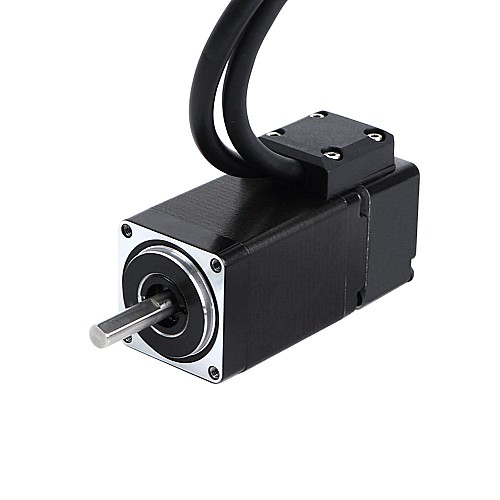

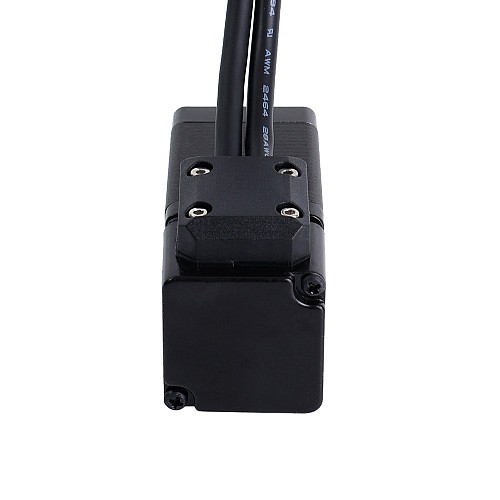

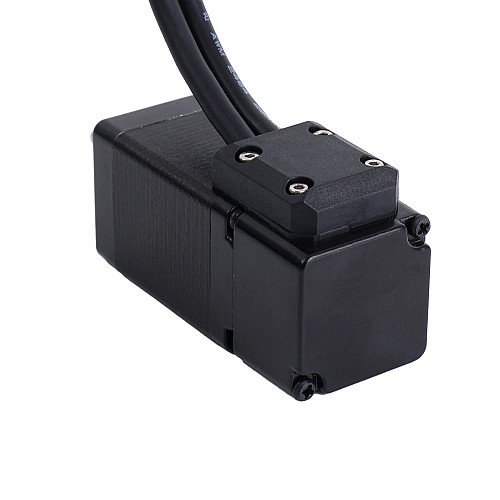

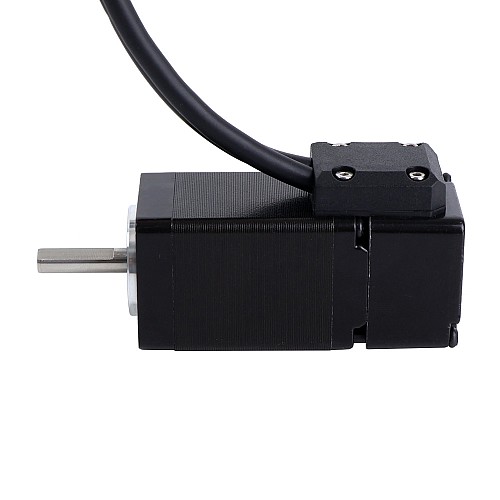

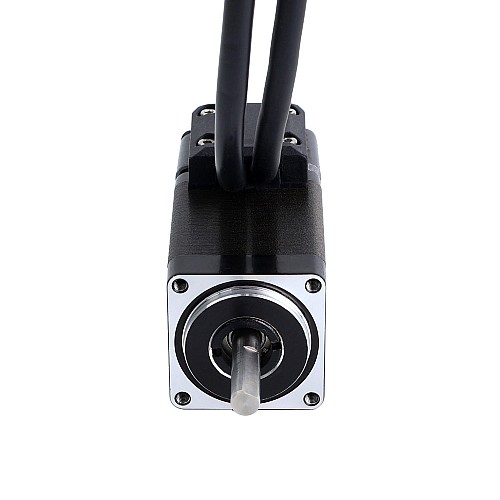

Nema 11 Silnik krokowy z zamkniętą pętlą 0,1Nm(14,16oz.in)) Enkoder 1000PPR(4000CPR) Zaktualizowano

0 opinii - Napisz opinię

230.19zł

5 + 219.86zł

10 + 210.41zł

50 + 201.72zł

100 + 193.73zł

w magazynie: 10000
Model: 11HS18-0674D-E1000-C1
Waga brutto: 0.28kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 51

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

To jest silnik krokowy Nema 11 z zamkniętą pętlą, wyposażony w inkrementalny enkoder optyczny 1000 ppr(4000cpr), ma prąd znamionowy 0,67 A i moment trzymania 0,1Nm(14,16 uncji cala). Oferuje lepszą dokładność, wyższy moment obrotowy, mniejsze nagrzewanie się silnika, mniejsze zużycie energii i lepszą reakcję na czynniki zewnętrzne w porównaniu z silnikami krokowymi z otwartą pętlą.

Specyfikacja elektryczna

Numer części producenta: 11HS18-0674D-E1000-C1
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 0,1Nm(14,16uncji cala)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 6,8 omów ± 10%
Indukcyjność: 6,0mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramki: 28 x 28mm
Długość korpusu: 63mm
Średnica wału: Φ5mm
Długość wału: 20mm
Długość wału w kształcie litery D: 15mm
Długość przewodu: 300mm
Waga: 0,22kg

Specyfikacja kodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 4,5V
Napięcie zasilania maks.: 5,5V
Wysokie napięcie wyjściowe: 2,4 V-Vcc
Napięcie wyjściowe niskiego poziomu: ≤0,4V

Połączenie

PIN	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Zielony	Czarny	Czerwony	Niebieski

PIN	1	2	3	7	8	11	12	13
Koder	EA+	VCC	GND	EZ+	EZ-	EB+	EB-	EA-
Kolor	Biały	Czerwony	Czarny	Zielony	Niebieski	Pomarańczowy	Szary	żółty

Ten silnik służy do wymień 11HS18-0674D-E1000. Należy pamiętać, że długość korpusu wynosi 63 mm, a enkoder ma pewną różnicę w napięciu wyjściowym.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	6
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	10
Moment trzymania(oz.in)	14.16
Prąd znamionowy(A)	0.67
Rezystancja fazy(ohms)	6.8
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja hamulca
Moment hamowania(oz.in)	14.16
Specyfikacja fizyczna
Długość ciała(mm)	63
Długość wału(mm)	20
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	5
