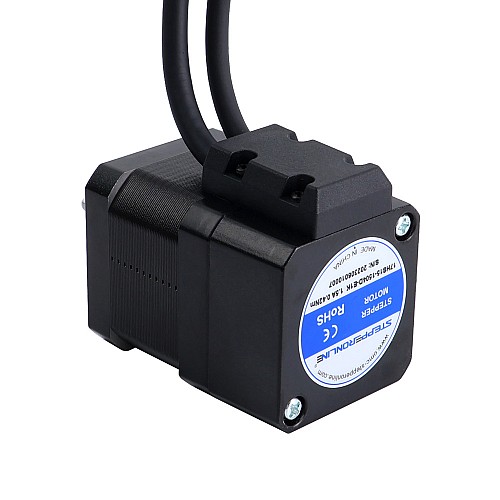

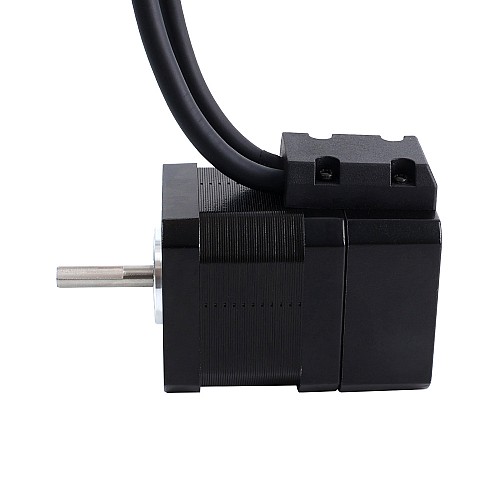

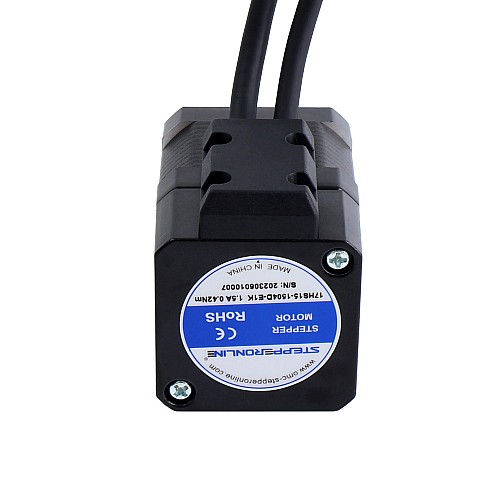

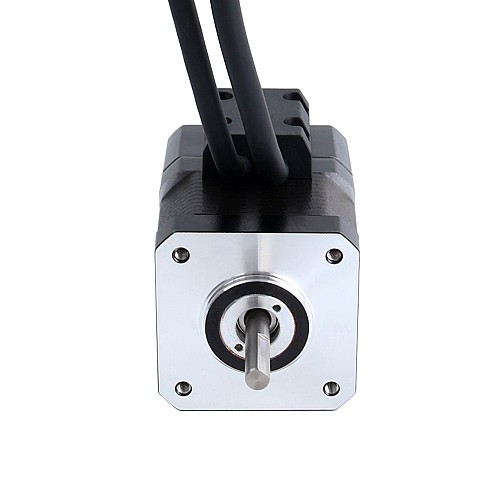

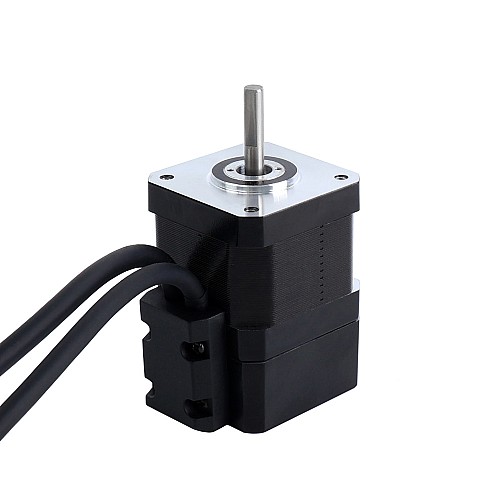

Silnik krokowy Nema 17 z zamkniętą pętlą 42Ncm(59,48oz.in) z enkoderem 1000PPR(4000CPR)

8 opinii - Napisz opinię

78.73zł

5 + 75.49zł

10 + 72.52zł

50 + 69.72zł

100 + 67.19zł

w magazynie: 10000
Model: 17HS15-1504D-E1K
Waga brutto: 0.41kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 502

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

To jest silnik krokowy Nema 17 w pętli zamkniętej z inkrementalnym enkoderem optycznym 1000ppr(4000cpr), prądem znamionowym 1,5A i momentem trzymania 42Ncm(59,48 uncji cala). W porównaniu z silnikami krokowymi z otwartą pętlą ma wyższą precyzję, wyższy moment obrotowy, mniej ciepła silnika, mniejsze zużycie energii i lepszą reakcję na czynniki zewnętrzne.

Specyfikacja elektryczna

Numer części producenta: 17HS15-1504D-E1K
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 42Ncm(59,48oz.in)
Prąd znamionowy/faza: 1,5A
Rezystancja fazowa: 1,65ohms
Indukcyjność: 2,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 42 x 42mm
Długość korpusu: 60mm
Średnica wału: Φ5mm
Długość wału: 24mm
Długość wału D-Cut: 15mm
Długość przewodu: 500mm
Waga: 0,4kg

Specyfikacja kodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Minimalne napięcie zasilania: 5V
Napięcie zasilania maks.: 5V
Wyjściowe wysokie napięcie: >4V
Niskie napięcie wyjściowe: <1V

Połączenie

Przypnij	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czerwony	Niebieski

Koder	VCC	GND	EA+	EA-	EB+	EB-
Kolor wiodący	Czerwony	Biały	Czarny	Niebieski	żółty	Zielony

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.5
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	42
Moment trzymania(oz.in)	59.48
Prąd znamionowy(A)	1.5
Rezystancja fazy(ohms)	1.65
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	60
Długość wału(mm)	24
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	5
