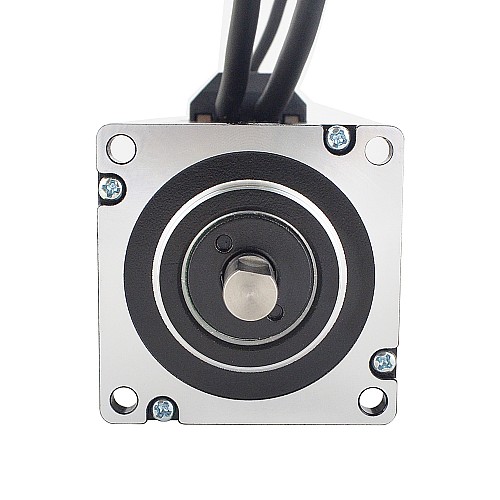

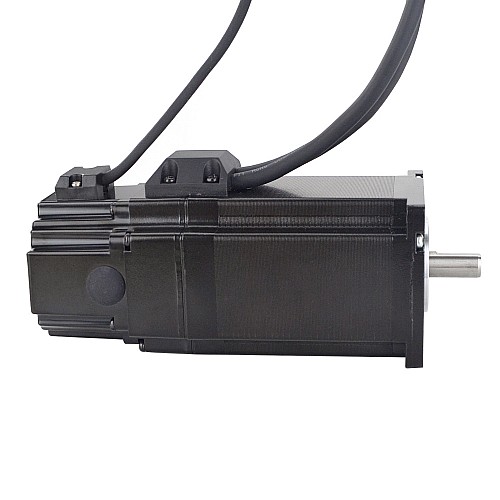

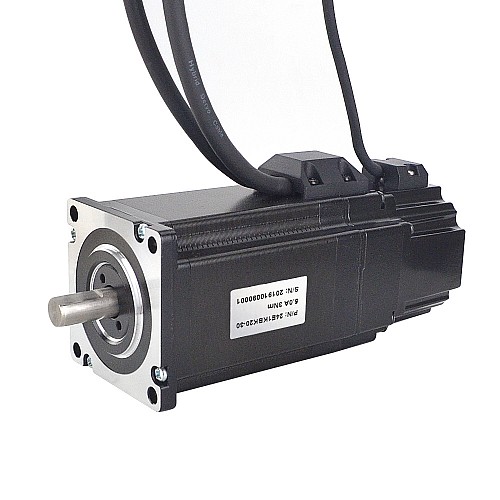

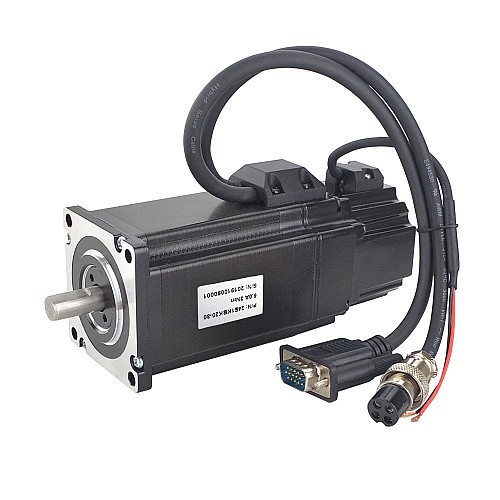

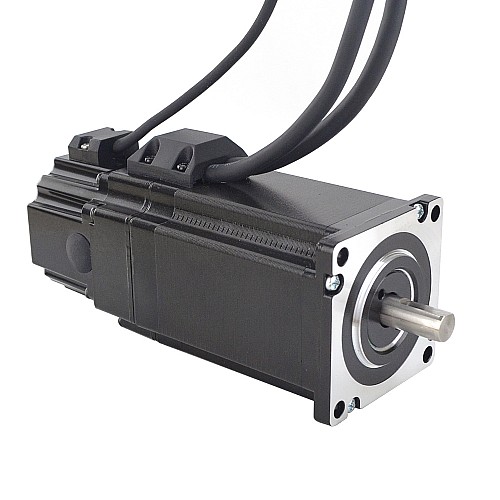

Silnik krokowy Nema 24 z zamkniętą pętlą serii P 3Nm(424.92oz.in) z hamulcem elektromagnetycznym

0 opinii - Napisz opinię

460.30zł

5 + 437.54zł

10 + 416.96zł

50 + 398.25zł

100 + 381.08zł

w magazynie: 200
Model: 24E1KBK20-30
Waga brutto: 2.13kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Specyfikacja elektryczna

Numer części producenta: 24E1KBK20-30
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 3Nm(424,92oz.in)
Prąd znamionowy/faza: 5,0A
Rezystancja fazy: 0,45oma
Indukcyjność: 1,8mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 60x60mm
Długość ciała: 145,8mm
Średnica wału: Φ10mm
Długość wału: 21mm
Długość wału D-Cut: 15mm
Długość przewodu: 270mm
Waga: 1,3kg

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2kanały
Min. napięcie zasilania: 5V
Maks. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: ＜4V
Niskie napięcie wyjściowe: ＜1V

Połączenia hamulca

Czerwony-24 V +
Czarny-24V-
2,0 Nm

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

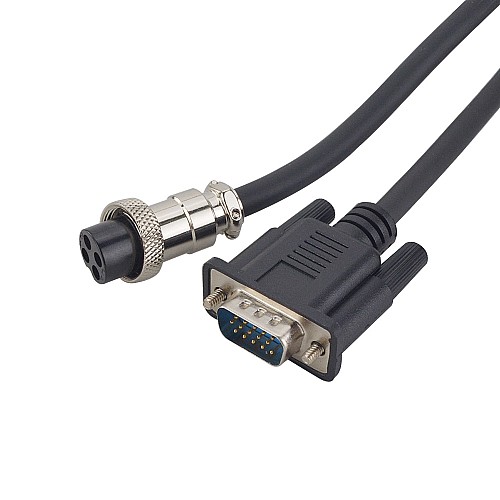

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	1.8
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	300
Prąd znamionowy(A)	5
Rezystancja fazy(ohms)	0.45
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Hamulec
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja hamulca
Czas reakcji(ms)	50
Moc hamowania(W)	4
Moment hamowania(Ncm)	200
Napięcie znamionowe hamulca(V)	24
Prąd hamulca(A)	0.16
Typ hamulca	Hamulec wyłączający
Specyfikacja fizyczna
Długość ciała(mm)	145.8
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 24 (60 x 60)
Średnica wału(mm)	10
Typ wału wyjściowego	D
