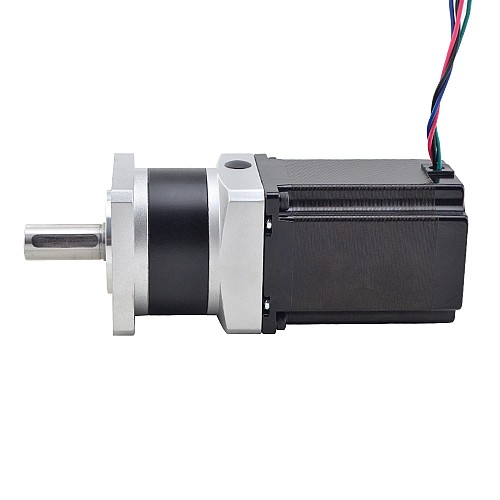

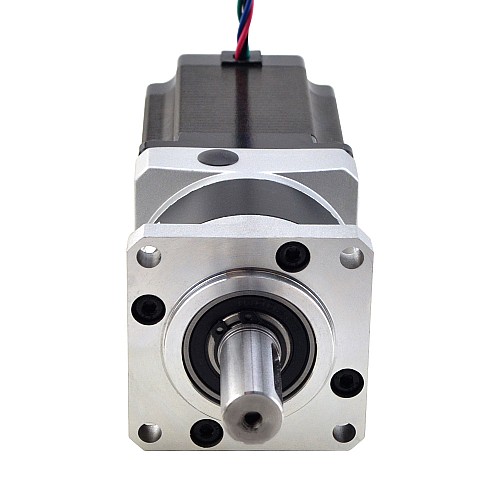

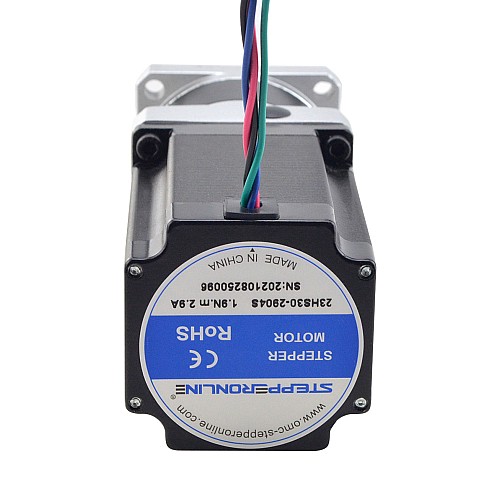

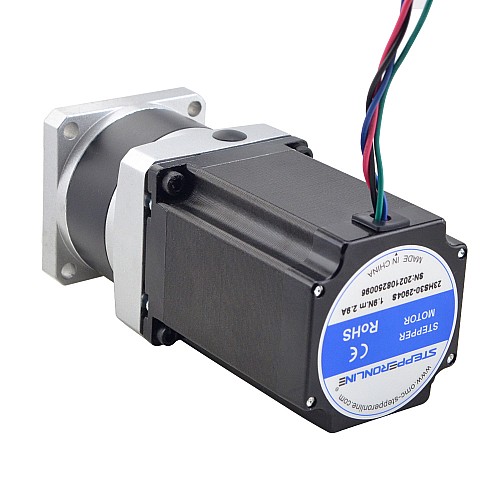

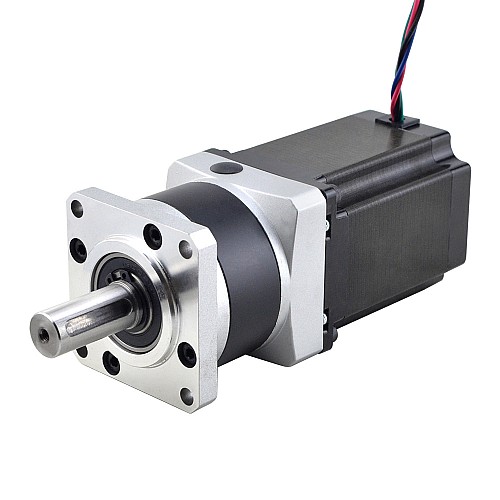

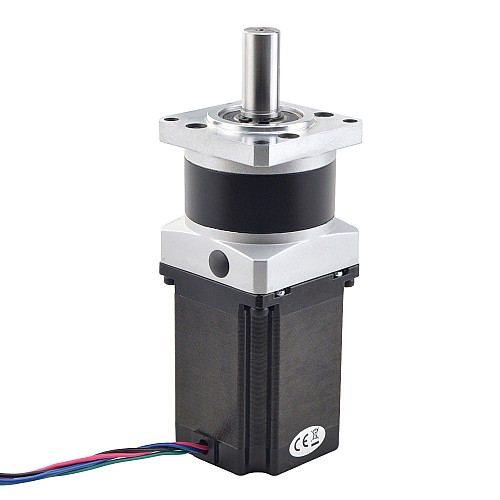

Silnik krokowy Nema 23 L = 76 mm Przełożenie przekładni planetarnej 10:1 z serii MG

Silnik krokowy Nema 23 L=76mm Przełożenie 10:1 Przekładnia planetarna serii MG

Silnik krokowy Nema 23 L = 76 mm Przełożenie przekładni planetarnej 10:1 z serii MG

0 opinii - Napisz opinię

177.63zł

5 + 170.32zł

10 + 163.57zł

50 + 157.32zł

100 + 151.55zł

w magazynie: 10000
Model: 23HS30-2904S-MG10
Waga brutto: 1.90kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 23 jest wyposażony w precyzyjną skrzynię biegów serii MG. Przełożenie wynosi 10:1, a Max. luz wynosi 30 minut łuku. To doskonały wybór do zastosowań wymagających dobrej dokładności, ale niskich kosztów.
Jako wbudowane sprzęgło wału serii MG, dzięki czemu można łatwo zmienić silnik lub skrzynię biegów.

Specyfikacja elektryczna

Numer części: 23HS30-2904S-MG10
Typ silnika: dwubiegunowy krokowy
Moment trzymania bez skrzyni biegów: 1,89Nm(267,65uncji)
Prąd znamionowy/faza: 2.9A
Rezystancja fazowa: 1,13ohms
Indukcyjność: 4,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Metalurgia proszków
Przełożenie: 10:1
Wydajność: 90%
Luz bez obciążenia: <= 30arcmin
Maksymalny dopuszczalny moment obrotowy: 15Nm(132,76lb-in))
Hałas: <= 60dB
Wodoodporność: IP54
Żywotność: 20000 godzin

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość silnika: 76,5mm
Długość skrzyni biegów: 55,5mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ14mm
Długość wału wyjściowego: 34mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolare
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.8
Moment trzymania bez skrzyni biegów(Nm)	1.89
Prąd (A)	2.9
Rezystancja fazy(ohms)	1.13
Specyfikacja fizyczna
Długość ciała(mm)	132
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Metalurgia proszków
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Zarys	<=50arcmin
