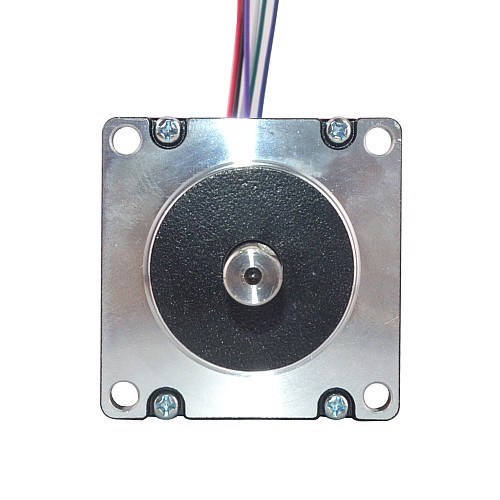

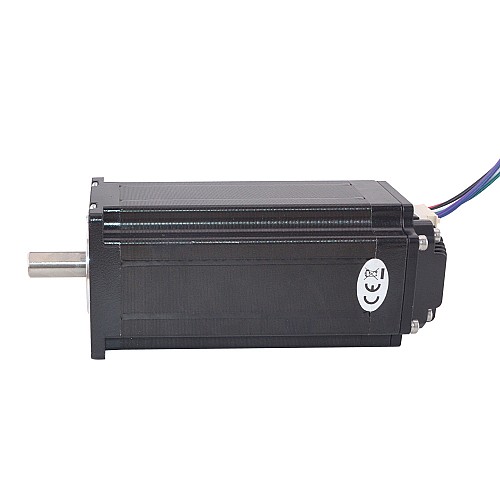

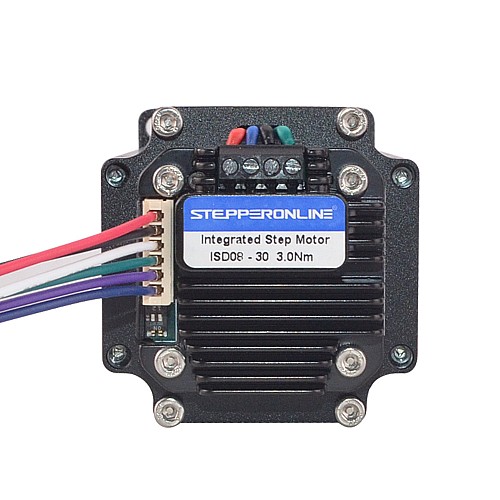

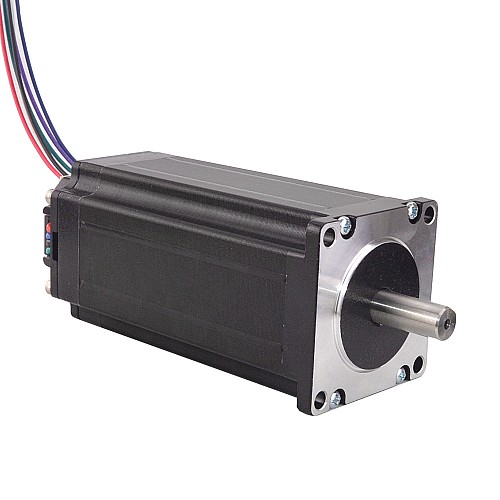

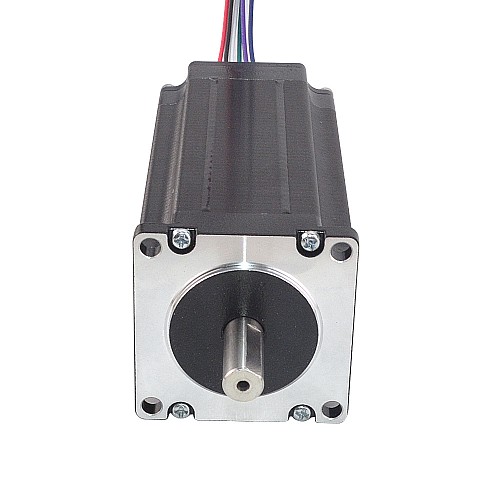

Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC

Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
Zintegrowany silnik krokowy Nema 23 300Ncm(425oz.in) ze sterownikiem ISD08 12-38VDC
0 opinii - Napisz opinię
383.65zł
5 + 370.52zł
10 + 358.28zł
50 + 346.80zł
100 + 336.06zł
  • w magazynie: Przed Sprzedaż
  • Model: ISD08-30
  • Waga brutto: 1.90kg
  • Certyfikowany: ISO, CE
Sprzedane: 49

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt
Ten produkt sprzedawany jest w minimalnej ilości 10
Co oznacza zamówienie w przedsprzedaży?
Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Parametry elektryczne

  • Numer części producenta: ISD08-30
  • Kąt kroku: 1,8stopnia
  • Moment trzymania: 300Ncm(425uncji)
  • Prąd znamionowy/faza: 4,2A
  • Rezystancja fazowa: 0,9oma
  • Indukcyjność: 3,8mH ± 20%(1KHz)

Specyfikacje fizyczne

  • Rozmiar ramy: 57x57mm
  • Długość ciała: 133mm
  • Średnica wału: Φ10mm
  • Długość wału: 24mm
  • Waga: 1850g

Specyfikacje sterownika

  • Szczytowy prąd wyjściowy: 3 - 8A
  • Napięcie wejściowe: 12 - 38VDC
  • Klasa izolacji: B 130°C[266°F]
  • Regulacja prędkości za pomocą zewnętrznego potencjometru 0,75 - 1250obr/min
  • Rezystancja izolacji: ponad 100MΩ
  • Wytrzymałość dielektryczna: 500VAC przez 1MIN.

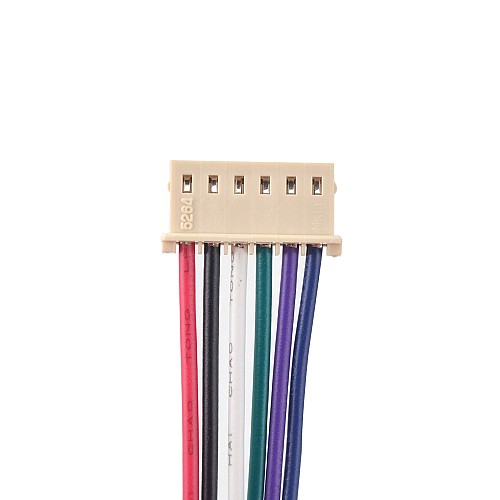

Połączenie

V+
GND
VCC
DIR
STP
ENA
Czerwony
Czarny
Biały
Zielony
Fioletowy
Niebieski
Rodzaj produktu
Rodzaj produktu Zintegrowane silniki krokowe
Specyfikacja elektryczna
Informacje zwrotne na temat kodera Nie (Otwarta pętla)
Moment trzymania(Ncm) 300
Moment trzymania(oz.in) 425
Napięcie wejściowe odniesienia(V) 12 - 36DC
Napięcie wejściowe(V) 10 - 40DC
Tryby sterowania Tryb pulsacyjny
Wejście analogowe Nie
Specyfikacja fizyczna
Długość ciała(mm) 133
Długość wału(mm) 24
Metoda inwentaryzacji Dedykowany inwentarz
Rozmiar ramy(mm) Nema 23 (57 x 57)
Średnica wału(mm) 10


Plik Rozmiar
ISD08-30_Full_Datasheet.pdf 168.25KB Download
ISD08-30.STP 12.83MB Download
ISD08. Driver Manual 1.08MB Download
