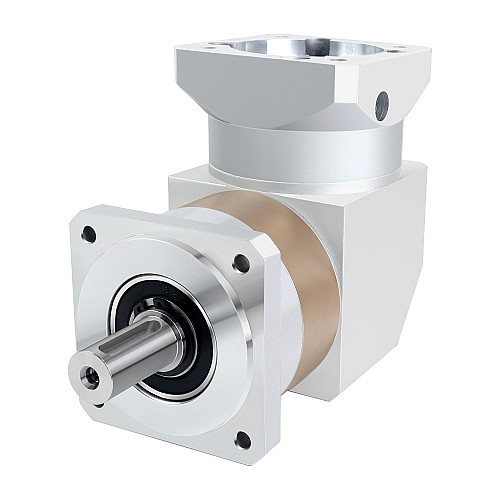

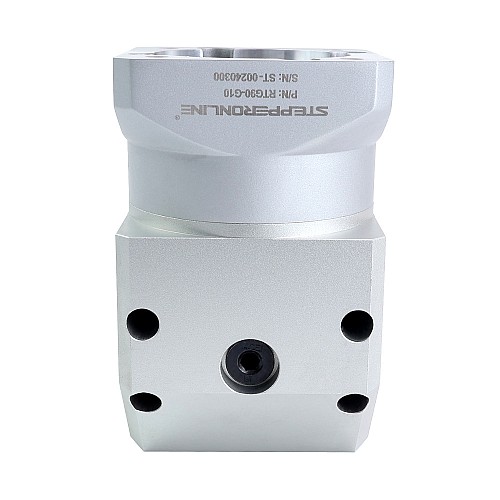

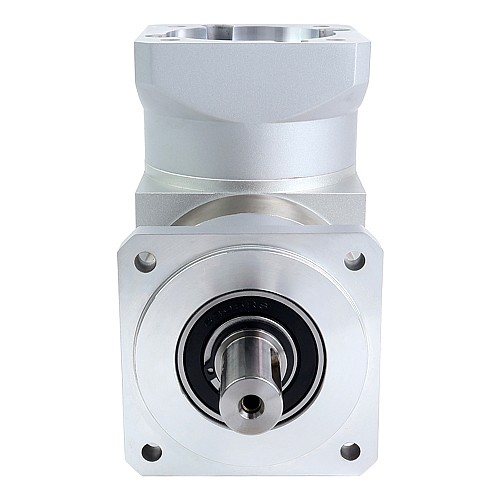

Seria RTG 90mm 10:1-kąt prosty Luz przekładni planetarnej 10arc-min dla serwomotorów

Rozmiar tej skrzyni biegów wynosi 90 x 90mm, a średnica wału wejściowego wynosi 19mm. Ta przekładnia kątowa jest przeznaczona do serwomotoru, a wał o dużej prędkości i niskiej prędkości jest ustawiony pod kątem 90 stopni lub pod kątem prostym. Jedną z głównych zalet tej przekładni kątowej jest jej kompaktowy rozmiar i możliwość zmieszczenia w ciasnych przestrzeniach, co czyni ją popularnym wyborem w zastosowaniach, w których sprzęt napędowy musi znajdować się blisko sprzętu napędzanego, na przykład na przenośnikach lub innych maszynach.

Specyfikacje skrzyni biegów

• Numer części: RTG90-G10
• Typ skrzyni biegów: Skrzynia biegów kątowa
• Materiał przekładni: Stal stopowa
• Przełożenie: 10:1
• Wydajność: 96%
• Luz bez obciążenia: <=10arc-min
• Maksymalny dopuszczalny moment obrotowy: 39Nm(345.18lb-in)
• Dopuszczalny moment obrotowy: 78Nm(690.36lb-in
• Skrzynia biegów dopasowana do długości wału wejściowego silnika: 22–41mm
• Maksymalne obciążenie osiowe wału: 800N
• Maksymalne obciążenie promieniowe wału: 1000N
• Nominalna prędkość wejściowa: 3000rpm
• MAX. PRĘDKOŚĆ WEJŚCIOWA: 6000rpm
• Hałas: <=55dB
• Klasa wodoodporności: IP54
• Żywotność: 20000 godzin
• Temperatura pracy: -20 ~ 150℃ (-4 ~ 302F)

Specyfikacje fizyczne

• Rozmiar ramy: 90 x 90mm
• Długość skrzyni biegów: 149.5mm
• Typ wału wyjściowego: Wpust
• Średnica wału wyjściowego: Φ20mm
• Długość wału wyjściowego: 40mm
• Średnica wału wejściowego: Φ19mm
• Długość wału wejściowego: 22-41mm

Inne opcjonalne współczynniki redukcji.
