Seria RTG 90mm 50:1-Kątowy luz przekładni planetarnej 15arc-min dla serwomotorów

0 opinii - Napisz opinię

781.10zł

5 + 748.90zł

10 + 719.23zł

50 + 691.82zł

100 + 666.45zł

w magazynie: 10000
Model: RTG90-G50
Waga brutto: 6.15kg
Certyfikowany: ISO, CE, REACH

Dostępne opcje

Statek z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

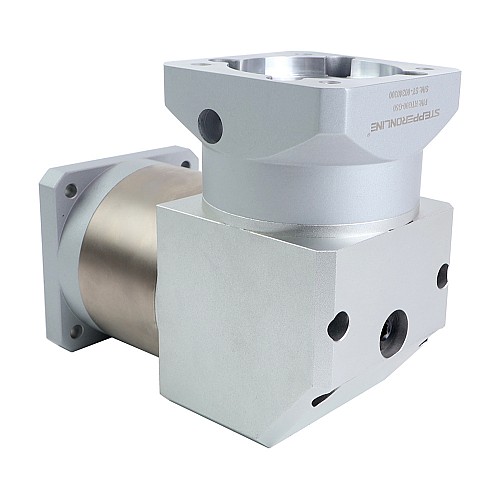

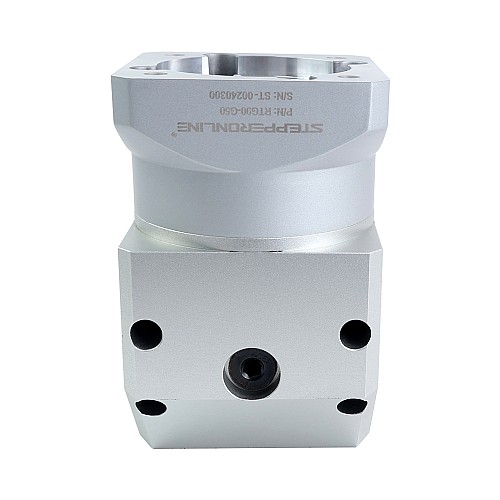

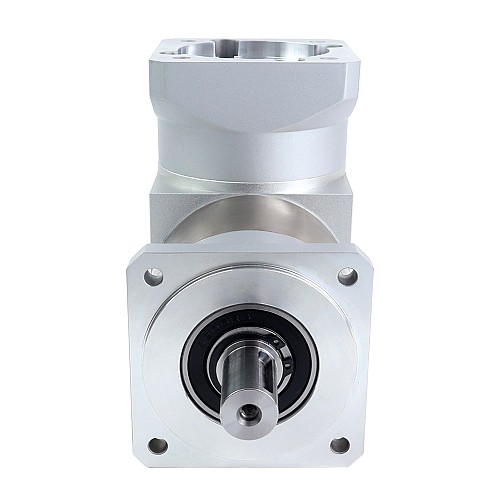

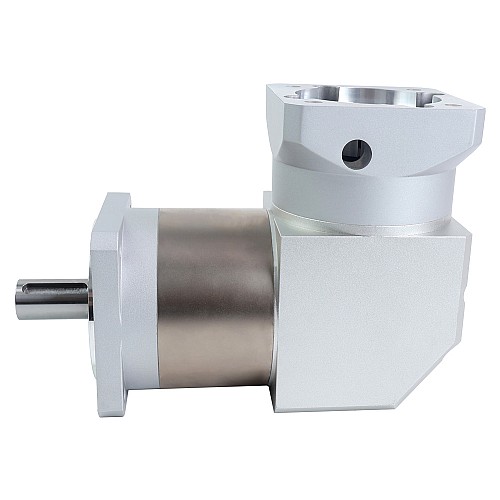

Rozmiar tej skrzyni biegów wynosi 90 x 90mm, a średnica wału wejściowego wynosi 19mm. Ta przekładnia kątowa jest przeznaczona do serwomotoru, a wał o dużej prędkości i niskiej prędkości jest ustawiony pod kątem 90 stopni lub pod kątem prostym.

Jedną z głównych zalet skrzyni przekładniowej kątowej jest jej kompaktowy rozmiar i zdolność do dopasowania się do ciasnych przestrzeni, co czyni ją popularnym wyborem do zastosowań, w których sprzęt napędowy musi być blisko sprzętu napędzanego, takich jak na przenośnikach lub innych maszynach.

Dane techniczne skrzyni przekładniowej

Numer części: RTG90-G50
Typ skrzyni biegów: Skrzynia biegów kątowa
Materiał przekładni: Stal stopowa
Przełożenie przekładni: 50:1
Sprawność: 96%
Luz bez obciążenia: <=15arcmin
Maksymalny dopuszczalny moment obrotowy: 100Nm(885.07lb-in)
Moment dopuszczalny: 200Nm(1770.15lb-in)
Maksymalne obciążenie osiowe wału: 800N
Maksymalne obciążenie promieniowe wału: 1000N
Skrzynia biegów dopasowana do długości wału wejściowego silnika: 22-41mm
Nominalna prędkość wejściowa: 3000obr./min
Maks. prędkość wejściowa: 6000obr./min
Hałas: <=55dB
Klasa wodoodporności: IP54
Żywotność: 20000h
Temperatura pracy: -20~150℃(-4~302°F)

Specyfikacje fizyczne

Rozmiar ramy: 90 x 90mm
Długość skrzyni biegów: 172mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ20mm
Długość wału wyjściowego: 40mm
Średnica wału wejściowego: Φ19mm
Długość wału wejściowego: 22-41mm

Inne opcjonalne współczynniki redukcji.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Rama 80/90 Silnik serwo
Długość skrzyni biegów(mm)	172
Długość wału wejściowego(mm)	22 - 41
Długość wału wyjściowego(mm)	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	90 x 90
Seria produktu	RTG
Średnica wału wejściowego(mm)	19
Średnica wału wyjściowego(mm)	20
Typ skrzyni biegów	Skrzynia biegów kątowa
Typ wału wyjściowego	Wpust
Zarys	<=15arcmin
