DSY Series 750W RS485 DC Servo Motor 24-70V DC 2,39Nm 3000rpm 17-bitowy enkoder przyrostowy IP65

0 opinii - Napisz opinię

775.56zł

5 + 749.08zł

10 + 724.28zł

50 + 701.13zł

100 + 679.40zł

w magazynie: 10000
Model: DSY-RS750L2A2-M17S
Waga brutto: 4.40kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

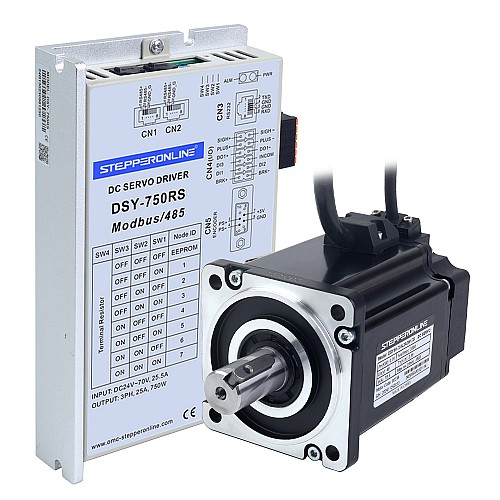

To najnowszy system serwo DC serii DSY, składający się z serwosilnika 48VDC 750W i serwonapędu 24-70VDC 750W. Serwosilnik ma znamionowy moment obrotowy 2,39Nm, szczytowy moment obrotowy 7,17Nm i znamionową prędkość 3000rpm.
Standardowo jest wyposażony w 17-bitowy jednoobrotowy magnetyczny enkoder inkrementalny i przyjmuje konstrukcję o dużej gęstości mocy, co pozwala mu dostarczać dużą moc w kompaktowych rozmiarach, osiągając 3-krotnie większe natychmiastowe przeciążenie. Nowa konstrukcja obwodu magnetycznego redukuje tętnienie momentu obrotowego, minimalizując wibracje podczas pracy i zapewniając płynniejszy moment obrotowy.
Może być szeroko stosowany w różnych zastosowaniach, takich jak roboty mobilne (AMR, AGV), roboty serwisowe, roboty specjalne, logistyka, magazynowanie i sortowanie, sprzęt medyczny, instrumenty i przemysł tekstylny, gdzie ograniczenia napięcia i rozmiaru mają znaczenie.

Elementy w zestawie

1 x DSY-750RS: 750W Pulse/RS485 DC Servo Motor Driver
1 x DSY80-750L2A2M17S: 750W 48V DC Servo Motor 3000rpm 2,39Nm 17-bitowy enkoder IP65

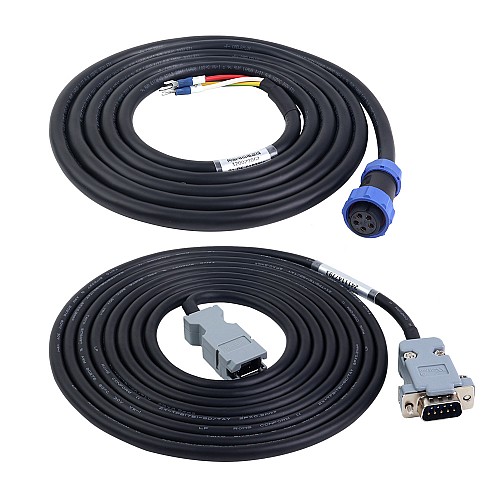

1 x P2-DS-03P20M: 3,0m Motor Kabel
1 x E2-DS-03AM: 3,0m kabel enkodera

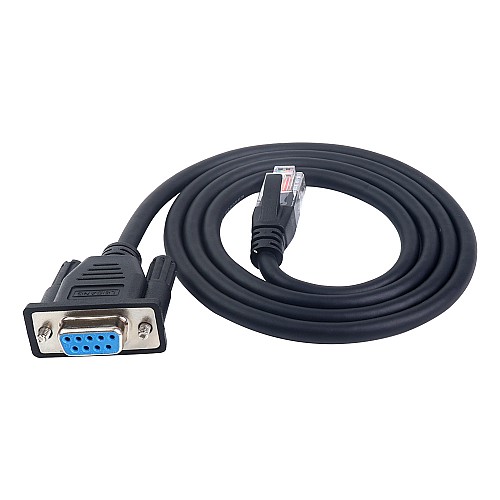

1 x RS232-5: 1,0m kabel debugowania

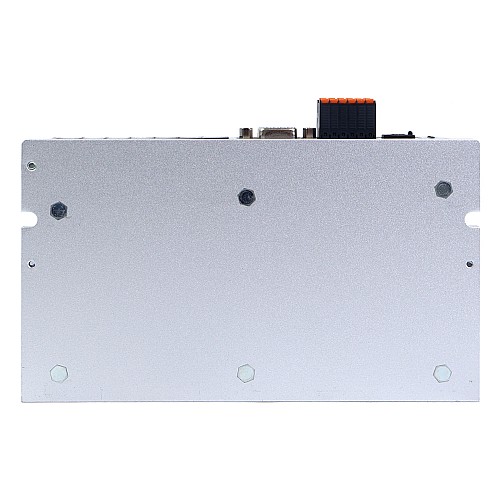

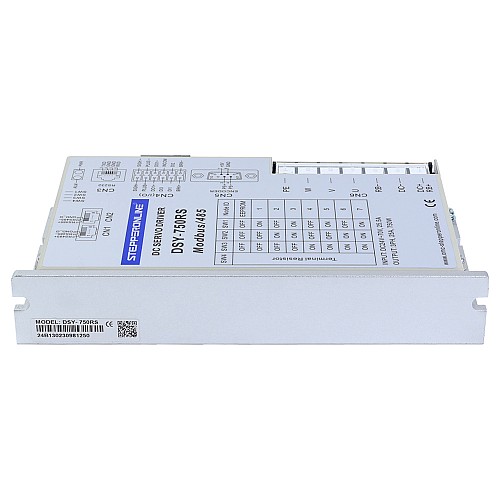

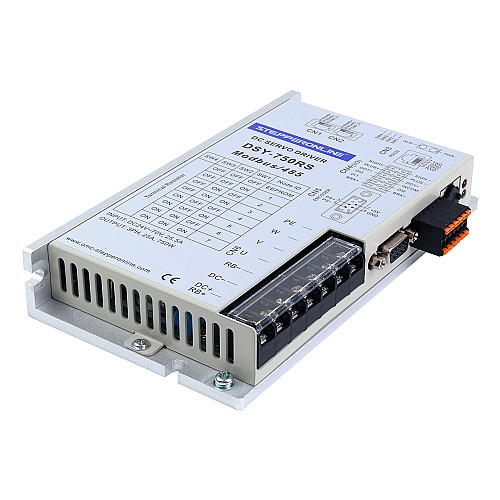

Specyfikacja sterownika serwomechanizmu

Numer części: DSY-750RS
Ciągły prąd wyjściowy: 25,0A
Maksymalny prąd wyjściowy: 80,0A
Wejście zasilania: 24-70V DC
Moc znamionowa 750W
Wymiary: 174,6*100*30mm

Specyfikacja silnika serwomechanizmu

Numer części: DSY80-750L2A2M17S
Moc znamionowa: 750W
Napięcie znamionowe: 48V DC
Moment znamionowy: 2,39Nm
Moment szczytowy: 7,17Nm
Prąd znamionowy: 18,5A
Prędkość znamionowa: 3000rpm
Stały moment obrotowy: 0,129Nm/A
Rezystancja międzyprzewodowa: 0,11ohms ± 10%
Indukcyjność międzyprzewodowa: 0,43mH ± 20%
Bezwładność: 1,42kg*m²*10^-4
Enkoder: 17-bitowy jednoobrotowy magnetyczny enkoder inkrementalny
Bieguny: 10
Stopień ochrony IP: IP65
Średnica wału: 19mm
Długość kabla: 3m (długości opcjonalne to 1,5m i 5m)

Pobierz oprogramowanie debugujące serii serwomechanizmów DSY tutaj.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Oprogramowanie do debugowania serii DSY firmy STEPPERONLINE zostało opracowane i przetestowane w systemie Windows 10, Używanie innych wersji systemu Windows może powodować problemy ze zgodnością(np. zniekształcony tekst) lub wpływać na funkcjonalność oprogramowania.

Specyfikacja elektryczna
Moc znamionowa(W)	750
Napięcie wejściowe(V)	24 - 70VDC
Napięcie znamionowe(V)	48VDC
Prędkość maksymalna(rpm)	3800
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	7.17
Tryby sterowania	Impuls/RS485
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	Nie
Znamionowy moment obrotowy(Nm)	2.39
Specyfikacja fizyczna
Klasa IP	65
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	80 x 80
Średnica wału(mm)	19
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
DSY80-750L2A2M17S_Full_Datasheet.pdf	137.44KB	Download
DSY80-750L2A2M17.STEP	2.4MB	Download
DSY-750RS.STEP	16.36MB	Download
DSY-RS_Series_Low_Voltage_Servo_Drive_User_manual_(V1.0).pdf	14.58MB	Download
