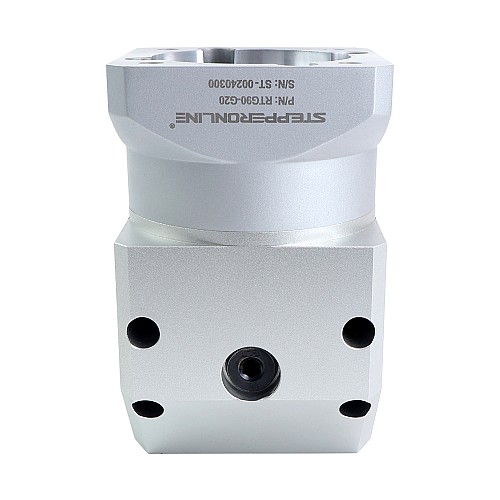

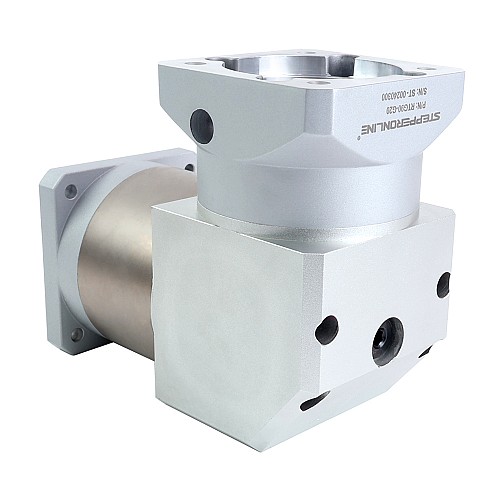

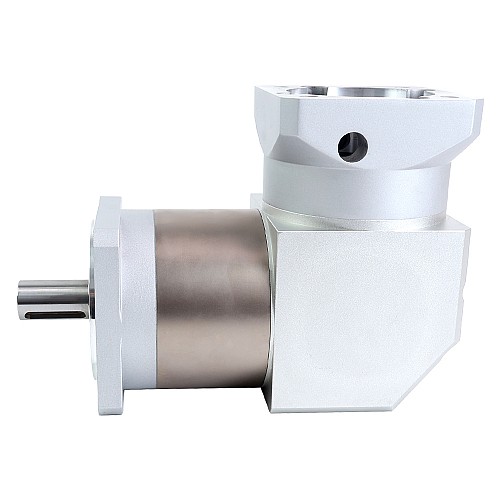

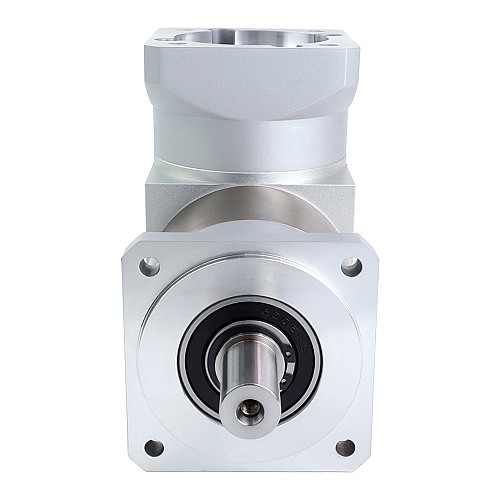

Seria RTG 90mm 20:1 kąt prosty Luz przekładni planetarnej 15arc-min dla serwomotorów

Rozmiar tej skrzyni biegów wynosi 90 x 90mm, a średnica wału wejściowego wynosi 19mm. Ta przekładnia kątowa jest przeznaczona do serwomotoru, a wał o dużej prędkości i niskiej prędkości jest ustawiony pod kątem 90 stopni lub pod kątem prostym.

Jedną z głównych zalet skrzyni przekładniowej kątowej jest jej kompaktowy rozmiar i zdolność do dopasowania się do ciasnych przestrzeni, co czyni ją popularnym wyborem do zastosowań, w których sprzęt napędowy musi być blisko sprzętu napędzanego, takich jak na przenośnikach lub innych maszynach.

Dane techniczne skrzyni przekładniowej

• Numer części: RTG90-G20
• Typ skrzyni biegów: Skrzynia biegów kątowa
• Materiał przekładni: Stal stopowa
• Przełożenie przekładni: 20:1
• Sprawność: 94%
• Luz bez obciążenia: <=15arcmin
• Maksymalny dopuszczalny moment obrotowy: 90Nm(796.57lb-in)
• Moment dopuszczalny: 180Nm(1593.13lb-in)
• Maksymalne obciążenie osiowe wału: 800N
• Maksymalne obciążenie promieniowe wału: 1000N
• Skrzynia biegów dopasowana do długości wału wejściowego silnika: 22-41mm
• Nominalna prędkość wejściowa: 3000obr./min
• Maks. prędkość wejściowa: 6000obr./min
• Hałas: <=55dB
• Klasa wodoodporności: IP54
• Żywotność: 20000h
• Temperatura pracy: -20~150℃(-4~302°F)

Specyfikacje fizyczne

• Rozmiar ramy: 90 x 90mm
• Długość skrzyni biegów: 172mm
• Typ wału wyjściowego: Wpust
• Średnica wału wyjściowego: Φ20mm
• Długość wału wyjściowego: 40mm
• Średnica wału wejściowego: Φ19mm
• Długość wału wejściowego: 22-41mm

Inne opcjonalne współczynniki redukcji.
