Serwosilnik serii T6 400W , 3000rpm, 1,27Nm, 23-bitowy enkoder IP67

Serwomechanizmy AC serii T6 o mocy 400 W, 3000 obr./min., 1,27 Nm, 23-bitowe to ekonomiczne serwomechanizmy cyfrowe AC przeznaczone do sterowania położeniem z dużą dokładnością. Są idealnym rozwiązaniem do różnych zastosowań, zapewniają wysoką wydajność i łatwą konfigurację.
W połączeniu z licznymi funkcjami, takimi jak MFC, tłumienie drgań, funkcja filtra wielomodowego itp., a także rozdzielczość enkodera 23 bitów, może zapewnić maszynom inteligentną wydajność.
Serwomotory wykorzystują wirniki z magnesami trwałymi z neodymu, żelaza i boru z metali ziem rzadkich, zapewniają wysoką gęstość momentu obrotowego, wysokie szczytowe momenty obrotowe, niski poziom hałasu, niski wzrost temperatury, niższy pobór prądu.

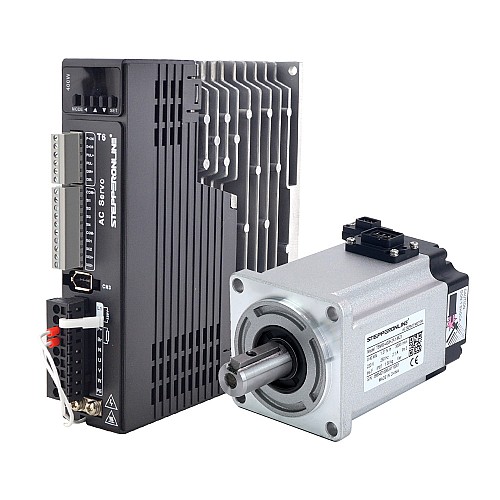

Przedmioty w zestawie

• 1 x T6-400RS: Sterownik serwosilnika AC 400W
• 1 x T6M60-400H2A1-M23: Serwomotor AC 400W 3000 obr./min 1,27 Nm 23-bitowy enkoder IP67

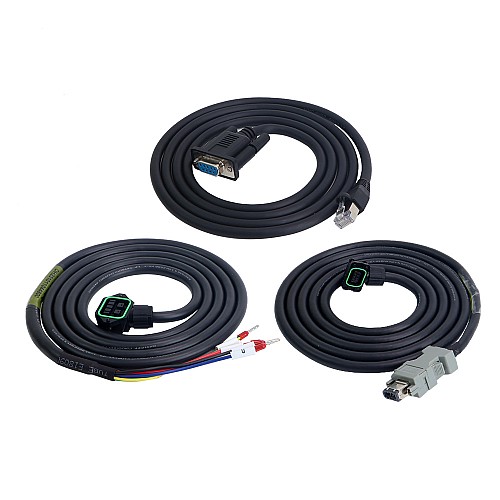

• 1 x CMST1M5-2: 1,5m przedłużacz silnika ze złączem IP67
• 1 x CEST1M5-2: 1,5m przedłużacz enkodera ze złączem IP67
• 1 x Kabel debugowania sterownika serwo
• 1 x Adapter USB 2.0 na szeregowy RS232 z konwerterem kabla o długości 1m (opcja, należy zakupić osobno)
• 1 x CEAST1M5-2 Kabel enkodera o długości 1,5m ze skrzynką akumulatorową do serwomotorów T6 z 23-bitowym enkoderem absolutnym(opcja, należy zakupić osobno)

Specyfikacja serwonapędu

• Numer części: T6-400RS
• Komunikacja Modbus RS485
• Wsparcie kontroli pulsu
• Funkcja PR, 16 ścieżek
• Sygnały enkodera wyjście różnicowe A/B/Z i wyjście Z OC
• 4 wejścia i 3 wyjścia
• Napięcie znamionowe 220VAC 1ph
• Moc znamionowa 400W
• Dostępny 17-bitowy/23-bitowy koder
• Automatyczna identyfikacja silnika
• Wymiar: 175*168*40mm
• Tryb sterowania: tryb pozycji, tryb prędkości, tryb momentu obrotowego, tryb Pr

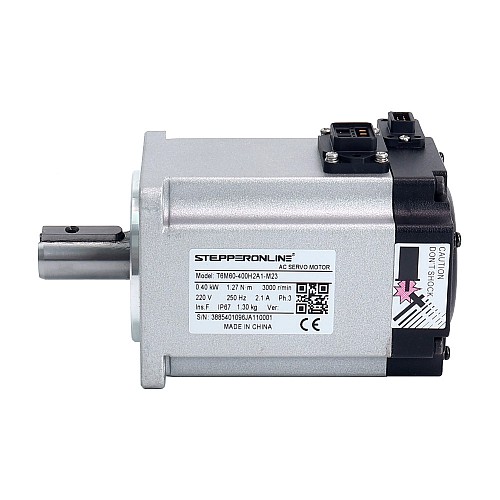

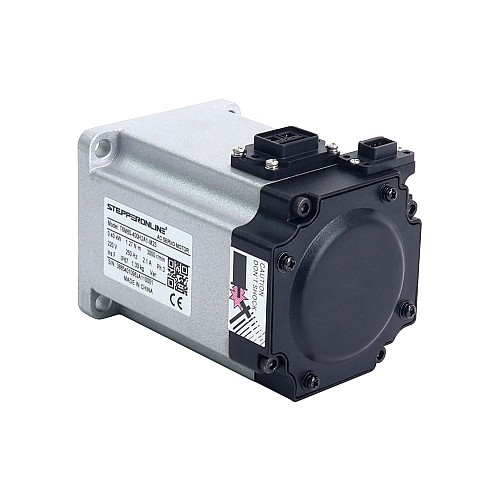

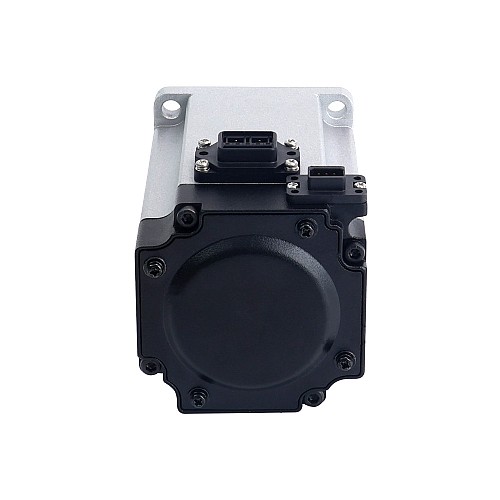

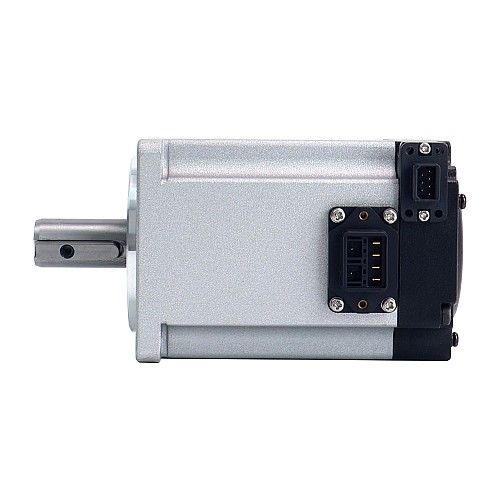

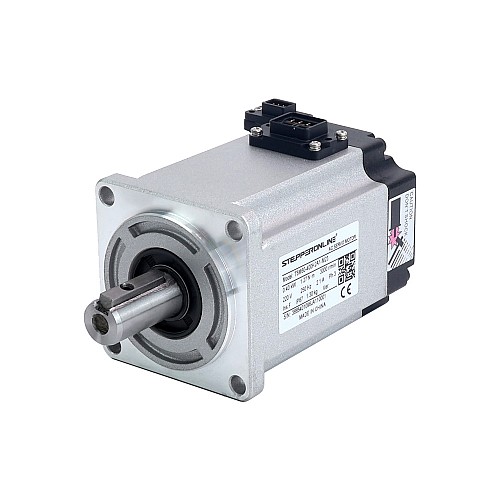

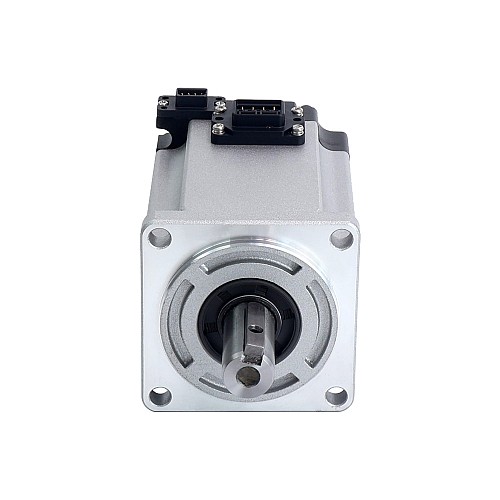

Specyfikacja serwomotoru

• Numer części: T6M60-400H2A1-M23
• Napięcie znamionowe: 220VAC
• Moc znamionowa: 400W
• Moment znamionowy: 1,27 Nm
• Szczytowy moment obrotowy: 3,81Nm
• Prędkość znamionowa: 3000 obr./min
• Prędkość szczytowa: 5000 obr./min
• Prąd znamionowy: 2.1A
• Prąd szczytowy: 6,5A
• Stała momentu obrotowego: 0,645Nm/A
• Tylna stała EMF: 39V/krpm
• Rezystancja: 5,7ohm
• Indukcyjność: 12mH
• Bezwładność: 0,56 kg*m²*10^-4
• Polacy: 10
• Koder: 23-bitowy absolutny enkoder magnetyczny
• Ocena IP: IP67
• Długość kabla: 1,5m (opcjonalne długości to 3m, 5m, 10m)
• Średnica wału: 14mm
• Waga: 1,3 kg
