Serwosilnik serii T6 750W , 3000rpm, 2,39Nm, 23-bitowy enkoder IP67

1 opinii - Napisz opinię

1,089.62zł

5 + 1,049.66zł

10 + 1,012.49zł

50 + 977.89zł

100 + 945.56zł

w magazynie: 10000
Model: T6-RS750H2A1-M23
Waga brutto: 4.13kg
Certyfikowany: ISO, CE

Sprzedane: 40

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Serwomechanizmy AC serii T6 o mocy 750 W, 3000 obr./min., 2,39 Nm, 23-bitowe, to ekonomiczne cyfrowe serwomechanizmy AC przeznaczone do sterowania położeniem z dużą dokładnością. Są idealnym rozwiązaniem do różnych zastosowań, zapewniają wysoką wydajność i łatwą konfigurację.
W połączeniu z licznymi funkcjami, takimi jak MFC, tłumienie drgań, funkcja filtra wielomodowego itp., a także rozdzielczość enkodera 23bitów, może zapewnić maszynom inteligentną wydajność.
Serwomotory wykorzystują wirniki z magnesami trwałymi z neodymu, żelaza i boru z metali ziem rzadkich, zapewniają wysoką gęstość momentu obrotowego, wysokie szczytowe momenty obrotowe, niski poziom hałasu, niski wzrost temperatury, niższy pobór prądu.

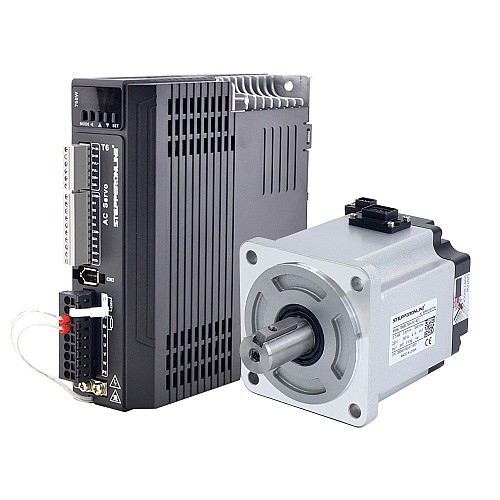

Przedmioty w zestawie

1 x T6-750RS: sterownik serwosilnika AC 750W

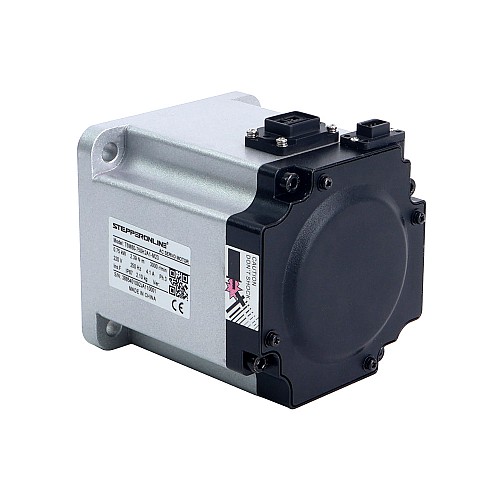

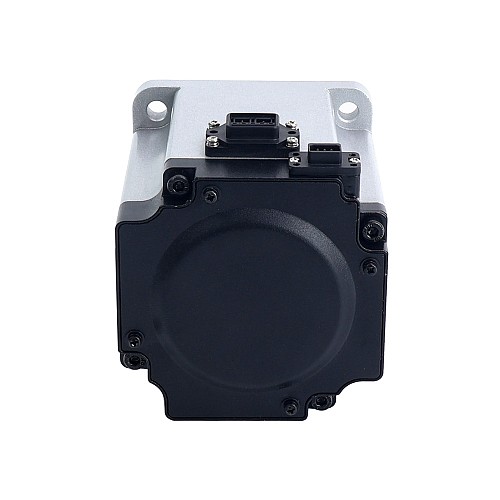

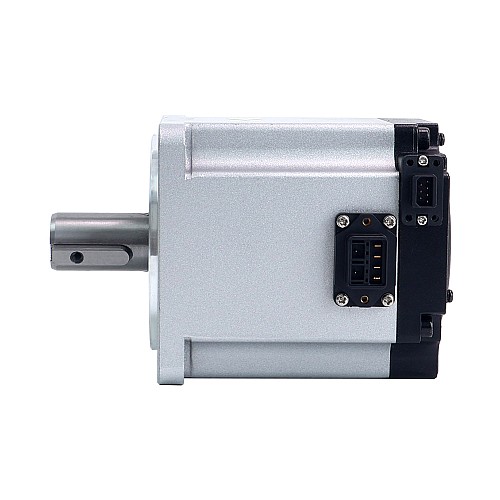

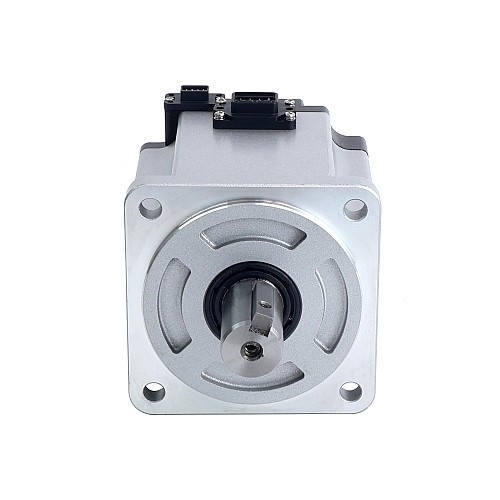

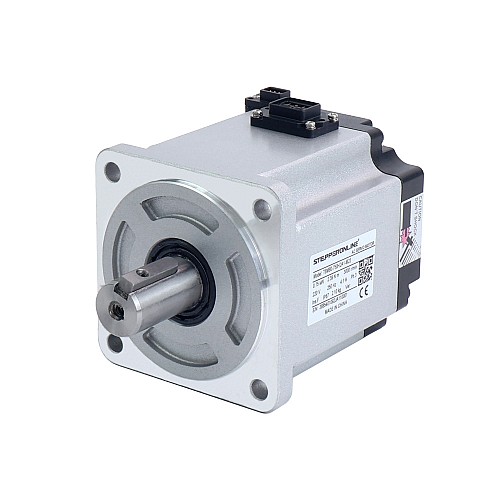

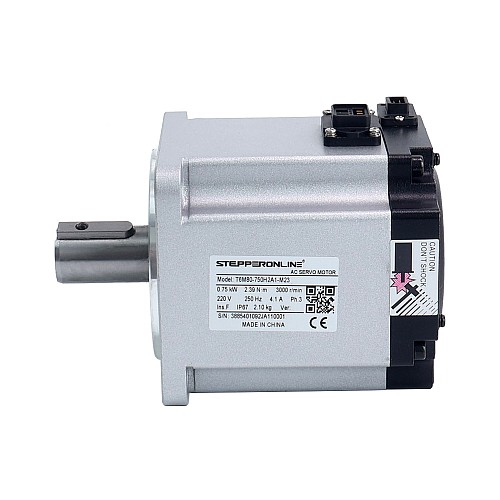

1 x T6M80-750H2A1-M23: 750W serwomotor AC 3000rpm 2,39Nm 23-bitowy enkoder IP67
1 x CMST1M5-2: 1,5m przedłużacz silnika ze złączem IP67
1 x CEST1M5-2: 1,5m przedłużacz enkodera ze złączem IP67
1 x Kabel debugowania sterownika serwo
1 x Adapter USB 2.0 na szeregowy RS232 z konwerterem kabla o długości 1m (opcja, należy zakupić osobno)
1 x CEAST1M5-2 Kabel enkodera o długości 1,5m ze skrzynką akumulatorową do serwomotorów T6 z 23-bitowym enkoderem absolutnym(opcja, należy zakupić osobno)

Specyfikacja serwonapędu

Numer części: T6-750RS
Komunikacja Modbus RS485
Wsparcie kontroli pulsu
Funkcja PR, 16 ścieżek
Sygnały enkodera wyjście różnicowe A/B/Z i wyjście Z OC
4 wejścia i 3 wyjścia
Napięcie znamionowe 220VAC 1ph
Moc znamionowa 750W
Dostępny 17-bitowy/23-bitowy koder
Automatyczna identyfikacja silnika
Wymiar: 175*168*50mm
Tryb sterowania: tryb pozycji, tryb prędkości, tryb momentu obrotowego, tryb Pr

Specyfikacja serwomotoru

Numer części: T6M80-750H2A1-M23
Napięcie znamionowe: 220VAC
Moc znamionowa: 750W
Moment znamionowy: 2,39Nm
Szczytowy moment obrotowy: 7,17Nm
Prędkość znamionowa: 3000rpm
Prędkość szczytowa: 5000rpm
Prąd znamionowy: 4.1A
Prąd szczytowy: 13,4A
Stała momentu obrotowego: 0,645Nm/A
Tylna stała EMF: 39V/krpm
Rezystancja: 1,7ohm
Indukcyjność: 8mH
Bezwładność: 1,5kg*m²*10^-4
Polacy: 10
Koder: 23-bitowy absolutny enkoder magnetyczny
Ocena IP: IP67
Długość kabla: 1,5m (opcjonalne długości to 3m, 5m, 10m)
Średnica wału: 19mm
Masa: 2,12kg

Przedłużacz jest również dostępny w długościach 3m, 5m i 10m w magazynie w Chinach. Możesz go wymienić, dopłacając różnicę w cenie. W razie potrzeby zostaw wiadomość z oczekiwaną długością. Brak usługi wymiany kablowej w magazynach na terenie Niemiec.

Aby dowiedzieć się więcej na temat różnicy pomiędzy 17-bitowymi i 23-bitowymi serwomotorami T6, zapoznaj się z tym artykułem.

Uwaga: 23-bitowy enkoder może być używany jako absolutny lub przyrostowy. Jeśli zamierzasz używać 23-bitowego enkodera wieloobrotowego jako enkodera absolutnego, do sterowania użyj kabla enkodera absolutnego CEAST1M5-2 i RS485. Ponadto kabel enkodera absolutnego CEAST1M5-2 może być również używany jako przyrostowy.

Jeśli napięcie zasilania wynosi 110VAC, należy użyć transformatora TR900-A220-A120 podczas korzystania z tego silnika serwo.

Specyfikacja elektryczna
Moc znamionowa(W)	750
Napięcie wejściowe(V)	220VAC
Prędkość maksymalna(rpm)	5000
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	23bit
Szczytowy moment obrotowy(Nm)	7.17
Tryby sterowania	Impuls/RS485
Typ enkodera	Absolut magnetyczny, Magnetyczny Przyrostowy
Z hamulcem	Nie
Zintegrowane STO czy nie?	Nie
Znamionowy moment obrotowy(Nm)	2.39
Specyfikacja fizyczna
Klasa IP	67
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	80 x 80
Średnica wału(mm)	19
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
T6M80-750H2A1-M23.pdf	184.71KB	Download
T6-750RS.stp	13.38MB	Download
T6_Servo_Quick_Start.pdf	2.01MB	Download
T6M80-750H2A1-M23.STEP	3.73MB	Download
T6_Servo_Simple_Manual.pdf	538.54KB	Download
T6_Servo_Full_Manual.pdf	5.04MB	Download
T6_Debug_Software.zip	19.84MB	Download
