Serwosilnik serii T6 1000W , 3000rpm, 3,18Nm, 23-bitowy enkoder IP67

Serwonapędy AC serii T6 1000W 3000rpm 3.18Nm 23-Bit to niedrogie cyfrowe serwomechanizmy AC, które zostały zaprojektowane z myślą o bardzo dokładnym sterowaniu pozycją, co może zapewnić doskonałe rozwiązanie dla różnych zastosowań, wydajność i łatwy proces konfiguracji.

W połączeniu z licznymi funkcjami, takimi jak MFC, tłumienie drgań, funkcja filtra wielomodowego itp., a także rozdzielczość enkodera 23 bitów, może zapewnić maszynom inteligentną wydajność.
Serwomotory wykorzystują wirniki z magnesami trwałymi z neodymu, żelaza i boru z metali ziem rzadkich, zapewniają wysoką gęstość momentu obrotowego, wysokie szczytowe momenty obrotowe, niski poziom hałasu, niski wzrost temperatury, niższy pobór prądu.

Przedmioty w zestawie

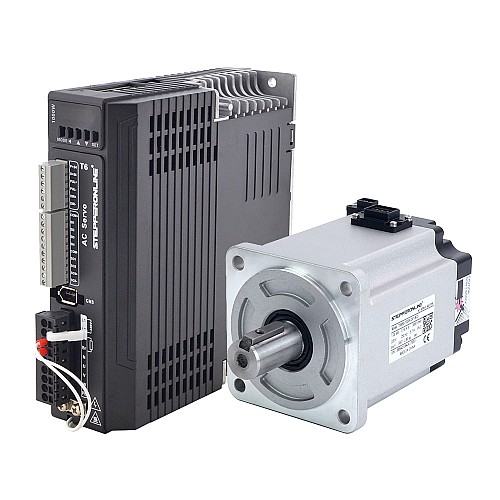

• 1 x T6-1000RS: sterownik serwosilnika AC 1000W
• 1 x T6M80-1000H2A1-M23: Silnik serwo AC 1000W 3000rpm 3,19Nm 23-bitowy enkoder IP67

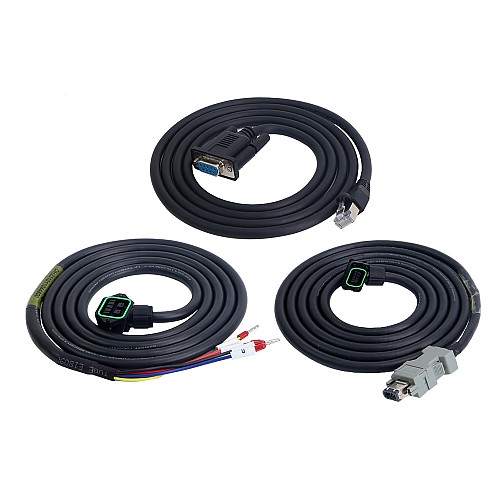

• 1 x CMST1M5-2: 1,5m przedłużacz silnika ze złączem IP67
• 1 x CEST1M5-2: 1,5m przedłużacz enkodera ze złączem IP67
• 1 x Kabel debugowania sterownika serwo
• 1 x Adapter USB 2.0 na szeregowy RS232 z konwerterem kabla o długości 1m (opcja, należy zakupić osobno)
• 1 x CEAST1M5-2 Kabel enkodera o długości 1,5m ze skrzynką akumulatorową do serwomotorów T6 z 23-bitowym enkoderem absolutnym(opcja, należy zakupić osobno)

Specyfikacja serwonapędu

• Numer części: T6-1000RS
• Komunikacja Modbus RS485
• Wsparcie kontroli pulsu
• Funkcja PR, 16 ścieżek
• Sygnały enkodera wyjście różnicowe A/B/Z i wyjście Z OC
• 4 wejścia i 3 wyjścia
• Napięcie znamionowe 220VAC 1ph
• Moc znamionowa 1000W
• Dostępny 17-bitowy/23-bitowy koder
• Automatyczna identyfikacja silnika
• Wymiar: 175*168*50mm
• Tryb sterowania: tryb pozycji, tryb prędkości, tryb momentu obrotowego, tryb Pr


Specyfikacja serwomotoru

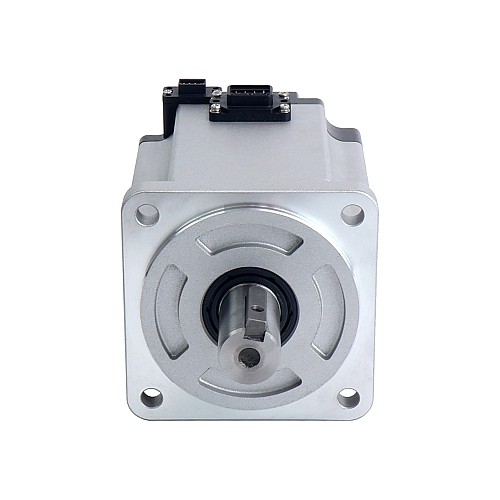

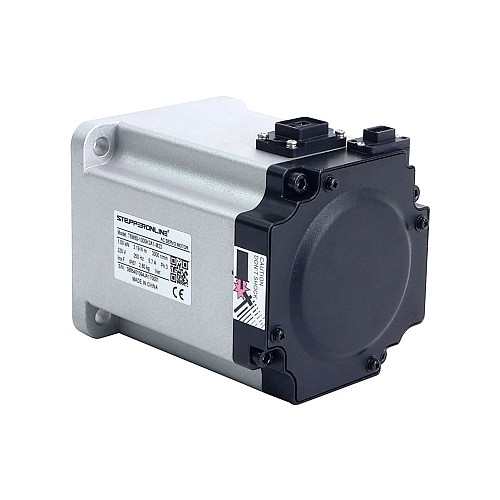

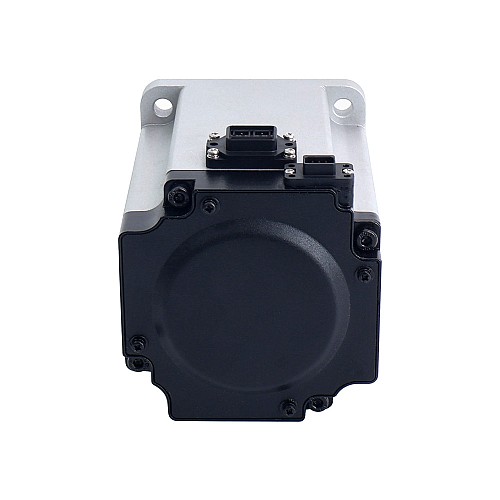

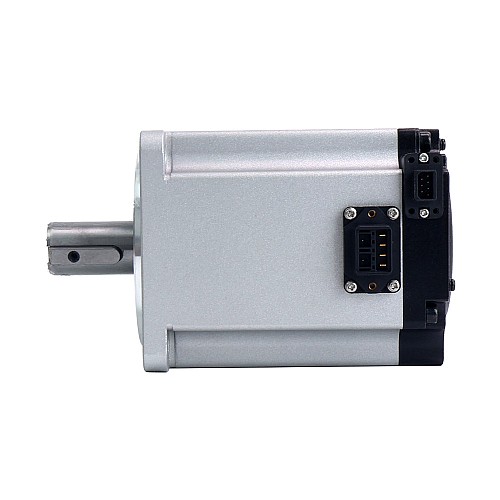

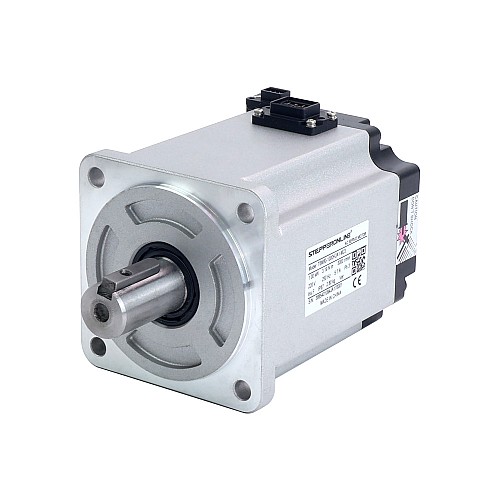

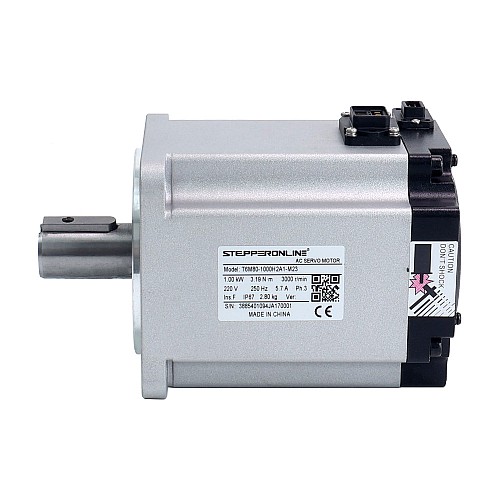

• Numer części: T6M80-1000H2A1-M23
• Napięcie znamionowe: 220VAC
• Moc znamionowa: 1000W
• Moment znamionowy: 3,18Nm
• Szczytowy moment obrotowy: 9,54Nm
• Prędkość znamionowa: 3000rpm
• Prędkość szczytowa: 5000rpm
• Prąd znamionowy: 5,7A
• Prąd szczytowy: 17,7A
• Stała momentu obrotowego: 0,56Nm/A
• Tylna stała EMF: 38,3V/krpm
• Rezystancja: 1,08ohm
• Indukcyjność: 5,6mH
• Bezwładność: 2,0kg*m²*10^-4
• Polacy: 10
• Koder: 23-bitowy absolutny enkoder magnetyczny
• Ocena IP: IP67
• Długość kabla: 1,5m (opcjonalne długości to 3m, 5m, 10m)
• Średnica wału: 19mm
• Masa: 2,8kg
