Zestaw Serwomotor AC serii T6 1000W 3000rpm 3.19Nm z 17-bitowym enkoderem hamulca IP65

Serwomechanizmy AC serii T6 o mocy 1000 W, 3000 obr./min., 3,19 Nm, z hamulcem, 17-bitowe, to ekonomiczne serwomechanizmy cyfrowe AC przeznaczone do sterowania położeniem i wysoką dokładnością. Są idealnym rozwiązaniem do różnych zastosowań, zapewniają wysoką wydajność i łatwą konfigurację.
W połączeniu z licznymi funkcjami, takimi jak MFC, tłumienie drgań, funkcja filtra wielomodowego itp., a także rozdzielczość enkodera 17 bitów, może zapewnić maszynom inteligentną wydajność.
Serwomotory wykorzystują wirniki z magnesami trwałymi z neodymu, żelaza i boru z metali ziem rzadkich, zapewniają wysoką gęstość momentu obrotowego, wysokie szczytowe momenty obrotowe, niski poziom hałasu, niski wzrost temperatury, niższy pobór prądu.
Wbudowany hamulec o wysokiej wydajności sprawia, że ​​serwosilnik jest w stanie utrzymać położenie wału, zapobiegając niepożądanemu ruchowi lub dryftowi podczas utraty mocy. Może być szeroko stosowany w sytuacjach, w których wymagane są niezawodność i bezpieczeństwo lub w zastosowaniach pionowych.

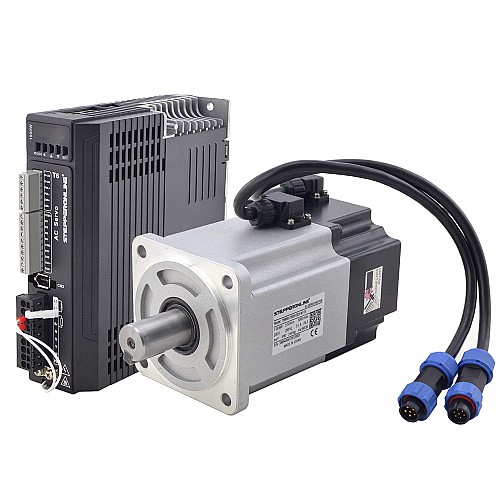

Przedmioty w zestawie

• 1 x T6-1000RS: sterownik serwosilnika AC 1000W

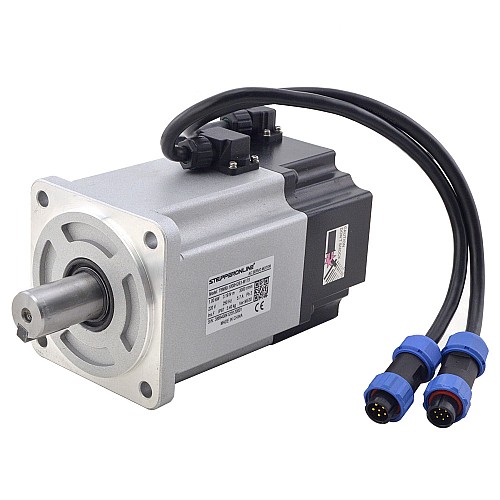

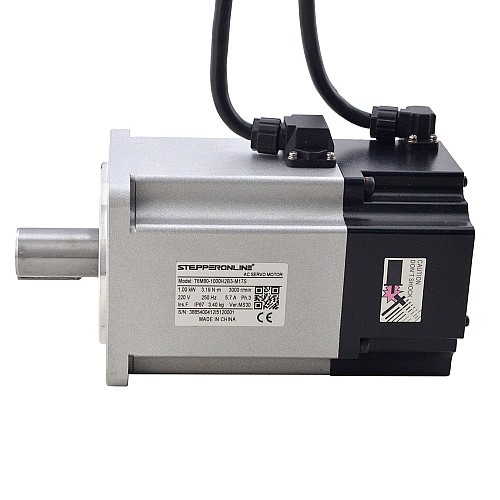

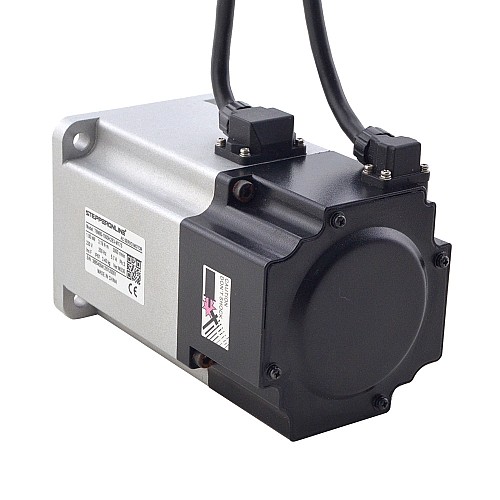

• 1 x T6M80-1000H2B3-M17S: Serwomotor AC 1000W 3000rpm 3,19Nm z 17-bitowym enkoderem hamulca IP65
• 1 x CMBST1M5: 1,5m przedłużacz silnika ze złączem lotniczym IP65
• 1 x CEST1M5: 1,5m przedłużacz enkodera ze złączem lotniczym IP65
• 1 x Kabel debugowania sterownika serwo
• 1 x Adapter USB 2.0 na szeregowy RS232 z konwerterem kabla o długości 1m (opcja, należy zakupić osobno)

Specyfikacja serwonapędu

• Numer części: T6-1000RS
• Komunikacja Modbus RS485
• Wsparcie kontroli pulsu
• Funkcja PR, 16 ścieżek
• Sygnały enkodera wyjście różnicowe A/B/Z i wyjście Z OC
• 4 wejścia i 3 wyjścia
• Napięcie znamionowe 220VAC 1ph
• Moc znamionowa 1000W
• Dostępny 17-bitowy/23-bitowy koder
• Automatyczna identyfikacja silnika
• Wymiar: 175*168*50mm
• Tryb sterowania: tryb pozycji, tryb prędkości, tryb momentu obrotowego, tryb Pr

Specyfikacja serwomotoru

• Numer części: T6M80-1000H2B3-M17S
• Napięcie znamionowe: 220VAC
• Moc znamionowa: 1000W
• Moment znamionowy: 3,19Nm
• Szczytowy moment obrotowy: 9,56Nm
• Prędkość znamionowa: 3000rpm
• Prędkość szczytowa: 5000rpm
• Prąd znamionowy: 5,7A
• Prąd szczytowy: 17,7A
• Stała momentu obrotowego: 0,56Nm/A
• Tylna stała EMF: 38,3V/krpm
• Rezystancja: 1,08ohm
• Indukcyjność: 5,6mH
• Bezwładność: 2,15kg*m²*10^-4
• Polacy: 10
• Koder: 17-bitowy enkoder inkrementalny, magnetyczny
• Ocena IP: IP65
• Długość kabla: 1,5m (opcjonalne długości to 3m, 5m, 10m)
• Średnica wału: 19mm
• Napięcie hamulca: 24V
• Moc hamowania: 11,5W
• Moment obrotowy hamulca: ≥3,2Nm
• Masa: 3,4kg
