Seria TG 90mm 50:1 Luz przekładni planetarnej 15arcmin do serwomotorów

0 opinii - Napisz opinię

332.32zł

5 + 318.63zł

10 + 306.03zł

50 + 294.37zł

100 + 283.57zł

w magazynie: 200
Model: TG90-G50
Waga brutto: 4.00kg
Certyfikowany: ISO, CE, REACH

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

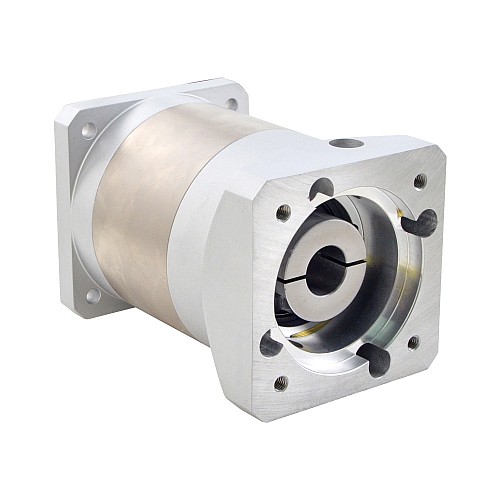

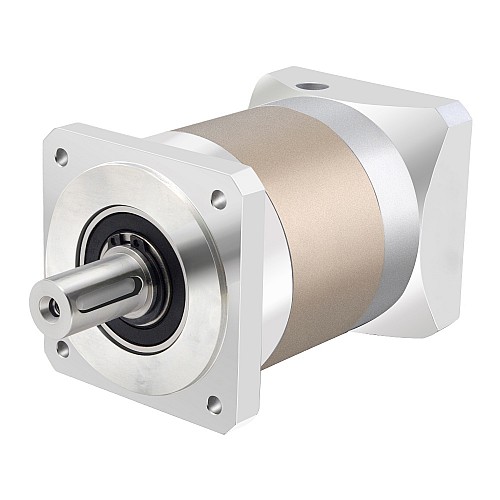

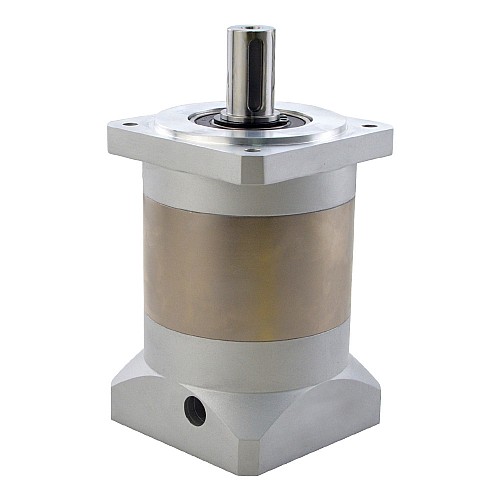

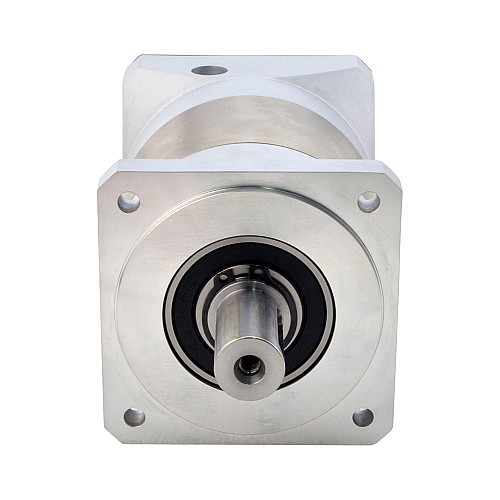

Ta precyzyjna przekładnia planetarna 90mm należy do gearboxów z serii TG, z przełożeniem 50:1 i luzem wynoszącym maksymalnie 15arcmin luz międzyzębny. To doskonały wybór do zastosowań wymagających dobrej dokładności i niezawodności za wyjątkową cenę.
Ta rzędowa przekładnia planetarna może pasować do większości serwosilników dostępnych na rynku.

Dane techniczne skrzyni biegów

Numer części: TG90-G50
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 50:1
Wydajność: 94%
Moment bezwładności: 0.13kg.cm²
Luz międzyzębny bez obciążenia: <=15arcmin
Maksymalny dopuszczalny moment obrotowy: 100Nm(885.7lb-in)
Moment dopuszczalny moment obrotowy: 200Nm(1771.4lb-in)
Hałas: <=55dB
Wodoodporność: IP54
Żywotność: 20000hours

Specyfikacje fizyczne

Rozmiar ramy: 90 x 90mm
Długość skrzyni biegów: 132mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ20mm
Długość wału wyjściowego: 40mm
Średnica wału wejściowego: Φ19mm
Długość wału wejściowego: 24-41mm

Inne opcjonalne współczynniki redukcji.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Rama 80/90 Silnik serwo
Długość skrzyni biegów(mm)	132
Długość wału wejściowego(mm)	24 - 41
Długość wału wyjściowego(mm)	40
Luz międzyzębny	<=15 arcmin
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	90 x 90
Seria produktu	TG
Średnica wału wejściowego(mm)	19
Średnica wału wyjściowego(mm)	20
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
