Harmoniczna skrzynia biegów serii HHT Φ70mm Przełożenie 100:1 Luz 20arcsec 6mm Średnica wejściowa

0 opinii - Napisz opinię

1,088.69zł

5 + 1,051.48zł

10 + 1,016.70zł

50 + 984.19zł

100 + 953.68zł

w magazynie: Przed Sprzedaż
Model: HHT-14-100-IV-D6
Waga brutto: 1.16kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

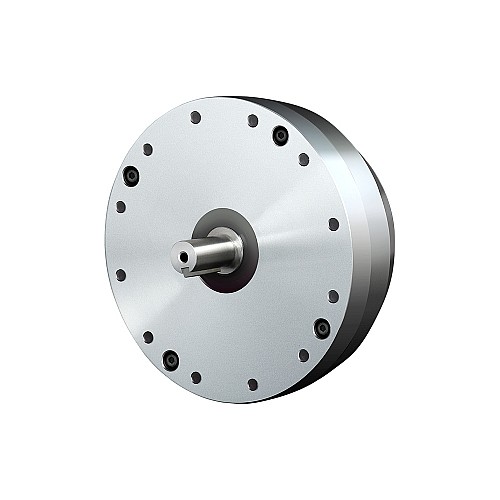

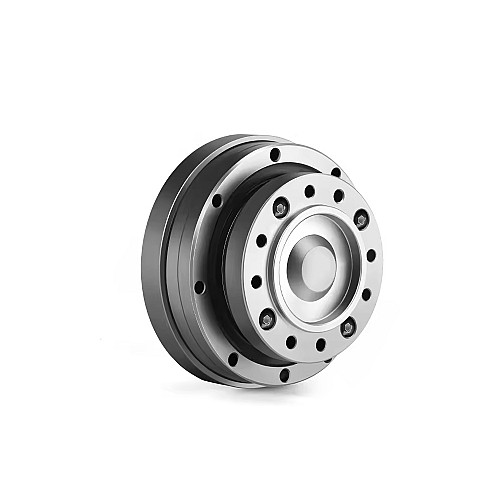

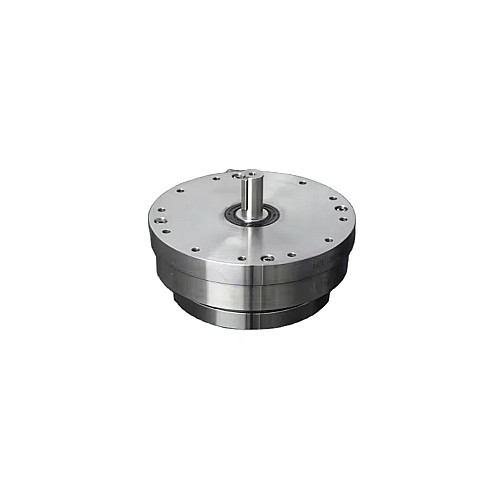

Ta harmoniczna skrzynia biegów ma przełożenie 100, rozmiar ramki Φ70mm i średnicę docierago 6mm oraz maksymalny luz 20arcsec.
Harmoniczne skrzynie biegów serii HHT charakteryzują się zintegrowanym generatorem fal z własnym wałem wejściowym i zwartą budową. Flexspline i sztywny spline są połączone za pomocą łożysk poprzecznych o dużej sztywności, dzięki czemu jest to łatwy w obsłudze produkt modułowy. Można go zamocować na dowolnym końcu, sztywnie lub elastycznie, w celu podłączenia wyjścia.
Charakteryzująca się ultrapłaską konstrukcją, lekkością i zwartością, seria ta jest szeroko stosowana w robotach humanoidalnych, obrabiarkach do metalu, sprzęcie medycznym, sprzęcie komunikacyjnym itp.

Kluczowe cechy

Wejście i wyjście koncentryczne
Wysoka zdolność przenoszenia momentu obrotowego i wysoka sztywność
Doskonała dokładność pozycjonowania i dokładność obrotu
Krzywka generatora fal ma własny wał wejściowy i może odpowiadać różnym formom wejściowym
Wewnętrzne łożyska nośne, w pełni uszczelniona konstrukcja i łatwy montaż
Krzywka generatora fal ma własny wał, który może być pociągnięty do odpowiedzialności za skutki

Dane techniczne skrzyni biegów

Numer części: HHT-14-100-IV-D6
Typ skrzyni biegów: Harmoniczna skrzynia biegów
Materiał przekładni: Stal stopowa
Przełożenie: 100:1
Luz bez obciążenia: <=20arcsec
Znamionowy moment obrotowy (prędkość wejściowa 2000obr./min): 7.80Nm(1104.57oz.in)
Moment Dopuszczalny moment obrotowy: 54.00Nm(7647.03oz.in)
Szczytowy moment obrotowy Start-Stop: 28.00Nm(3965.13oz.in)
Maksymalna dozwolona prędkość wejściowa: 8500rpm
Dozwolona średnia prędkość wejściowa: 3500rpm
Dożywotni: 15000hours

Specyfikacje fizyczne

Rozmiar ramki: Φ70mm
Długość skrzyni biegów: 50.5mm
Typ wału wejściowego: Wpust
Średnica wału wejściowego: Φ6mm

Środowisko działania(Tj = 25℃/77℉)

Temperatura otoczenia: 0-40℃
Brak rozprysków wody lub oleju
Nie narażać na działanie żrącego lub wybuchowego gazu
Brak pyłu, np. proszku metalicznego

Specyfikacja elektryczna
Średnia dozwolona prędkość wejściowa(rpm)	3500
Znamionowy moment obrotowy/2000rpm(Nm)	7.80
Specyfikacja fizyczna
Długość skrzyni biegów(mm)	50.5
Materiał przekładni	Stal stopowa
Przełożenie(xx:1)	100
Rozmiar ramy(mm)	Φ70
Seria produktu	HHT
Średnica wału wejściowego(mm)	6
Typ skrzyni biegów	Harmoniczna skrzynia biegów
Zarys	<=20arcsec
