Seria TG 90mm 3:1 Luz przekładni planetarnej 10arc-min do serwomotorów

0 opinii - Napisz opinię

264.57zł

5 + 253.65zł

10 + 243.63zł

50 + 234.32zł

100 + 225.71zł

w magazynie: 10000
Model: TG90-G3
Waga brutto: 3.20kg
Certyfikowany: ISO, CE, REACH

Dostępne opcje

Statek z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

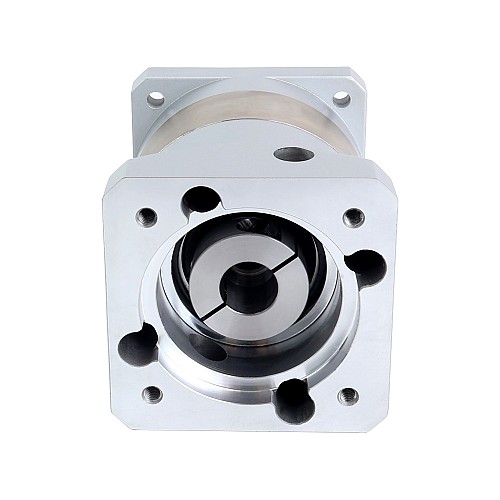

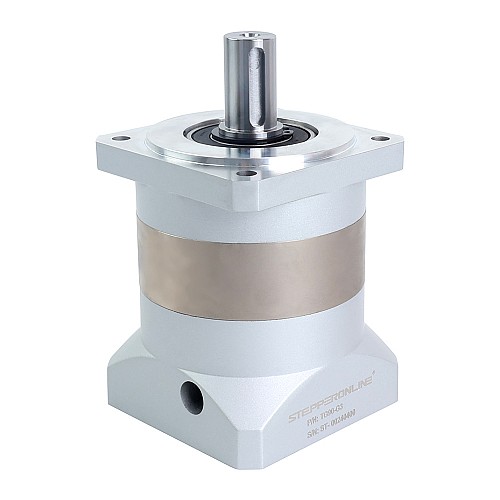

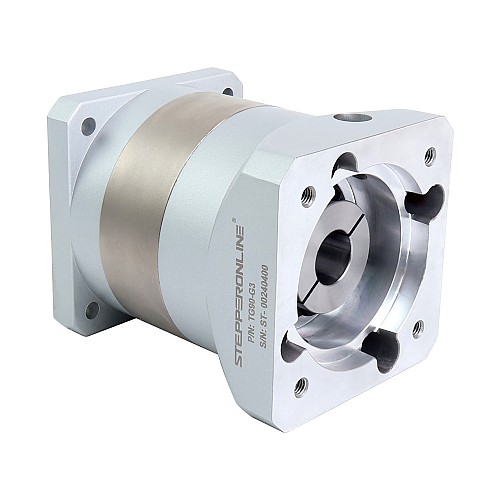

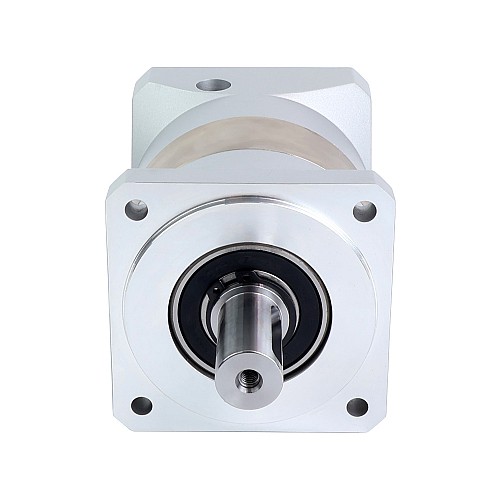

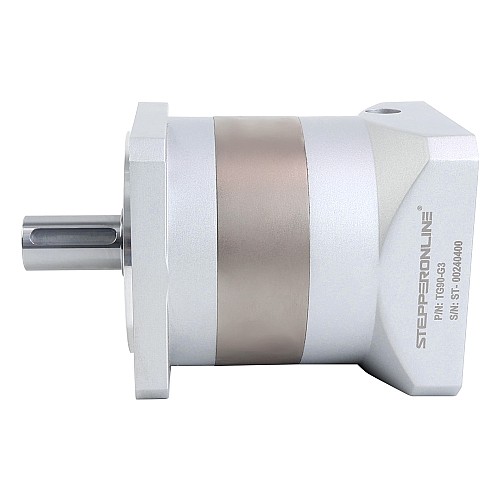

Ta precyzyjna przekładnia planetarna 90mm należy do gearboxów z serii TG, z przełożeniem 3:1 i luzem wynoszącym maksymalnie 10minut łuku. To doskonały wybór do zastosowań wymagających dobrej dokładności i niezawodności za wyjątkową cenę.
Ta rzędowa przekładnia planetarna może pasować do większości serwosilników dostępnych na rynku.

Dane techniczne skrzyni biegów

Numer części: TG90-G3
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 3:1
Wydajność: 96%
Moment bezwładności: 0.61kg.cm²
Luz bez obciążenia: <=10arc-min
Maksymalny dopuszczalny moment obrotowy: 60Nm(531.04lb-in)
Moment dopuszczalny moment obrotowy: 120Nm(1062.08lb-in)
Hałas: <= 55dB(1000rpm)/65dB(3000rpm)
Wodoodporność: IP54
Żywotność: 20000hours

Specyfikacje fizyczne

Rozmiar ramy: 90 x 90mm
Długość skrzyni biegów: 110mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ20mm
Długość wału wyjściowego: 40mm
Średnica wału wejściowego: Φ19mm
Długość wału wejściowego: 24-41mm

Inne opcjonalne współczynniki redukcji.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Rama 80/90 Silnik serwo
Długość skrzyni biegów(mm)	110
Długość wału wejściowego(mm)	24 - 41
Długość wału wyjściowego(mm)	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	3
Rozmiar ramy(mm)	90 x 90
Seria produktu	TG
Średnica wału wejściowego(mm)	19
Średnica wału wyjściowego(mm)	20
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Zarys	<=10arcmin
