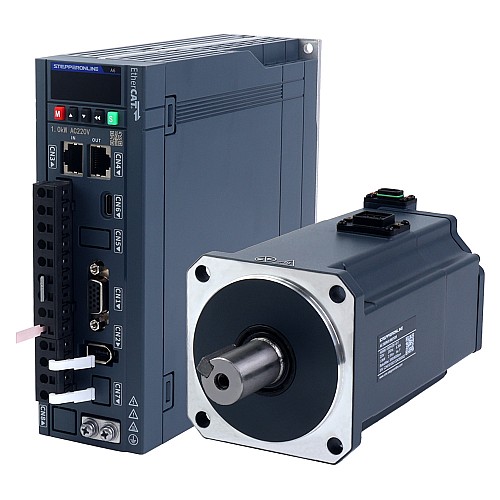

Zestaw serwosilnika AC EtherCAT serii A6 o mocy 1000W 3000rpm 3,18Nm 17-bit enkoderem absolutnym z hamulcem, IP67

Jest to zestaw serwomotoru AC i sterownika serii A6 składający się z silnika 220V AC o mocy 1000W i jednofazowego/trójfazowego sterownika serwo 220V o mocy 1000W, który obsługuje komunikację EtherCAT. Dzięki wbudowanemu 17-bitowemu enkoderowi absolutnemu wieloobrotowemu i hamulcowi 24 V 8,5 W silnik zapewnia doskonałą wydajność sterowania serwomechanizmem.
Ta seria produktów serwo jest łatwa w obsłudze, ekonomiczna i wydajna. Charakteryzuje się wysoką reakcją, wysoką precyzją, dużą prędkością, wysoką synchronizacją itp., obsługując automatyczne dostrajanie za pomocą jednego przycisku i automatyczne wykrywanie bezwładności itp.
Serwonapędy serii A6-EC charakteryzują się wysoką efektywnością kosztową i są kompatybilne z popularnymi sterownikami PLC takich marek jak Beckhoff i Omron, zapewniając wydajne i wygodne rozwiązania w zakresie sterowania ruchem dla różnych gałęzi przemysłu.

Elementy zestawu

• 1 x A6-1000EC: sterownik serwosilnika AC EtherCAT o mocy 1000W
• 1 x A6M80-1000H2B1-M17: Serwosilnik AC 1000W, 3000rpm, 3,18Nm z 17-bitowym enkoderem z hamulcem IP67
• 1 x AS7-C-PWB075-3.0: kabel silnika 3,0m
• 1 x AS7-C-ENC076-3.0: kabel enkodera o długości 3,0m

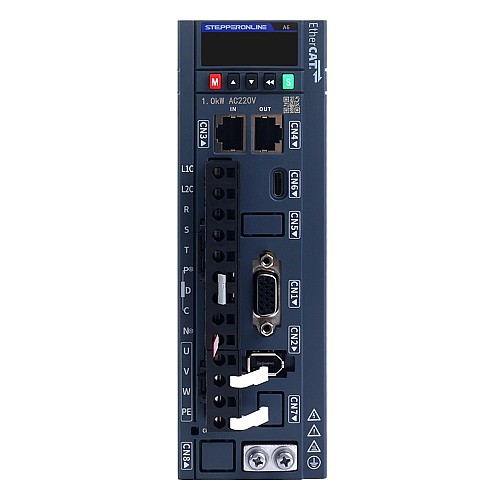

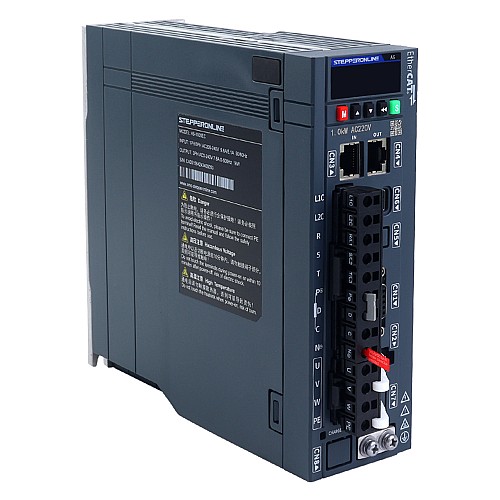

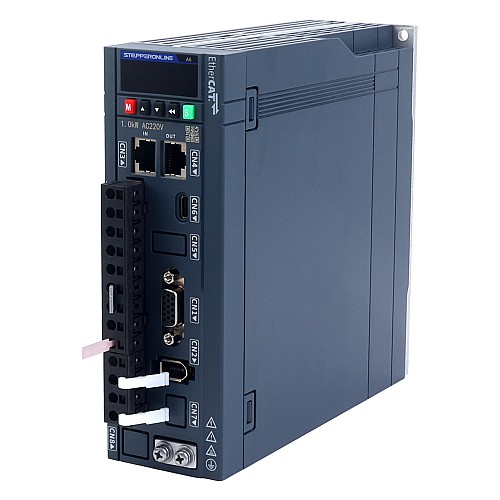

Specyfikacja sterownika serwo

• Numer części: A6-1000EC
• Komunikacja EtherCAT
• Przepustowość pętli prędkości 2kHz
• 17-bitowy koder absolutny
• Okres synchronizacji 125μs
• 300 węzłów w odległości 120m, błąd synchronizacji 15 ns, wahania synchronizacji ± 20 ns
• Napięcie znamionowe jedno/trójfazowe 220V AC
• Moc znamionowa 1000W
• Automatyczna identyfikacja silnika
• Wymiary: 170*174*55mm
• Wbudowana funkcja hamulca dynamicznego

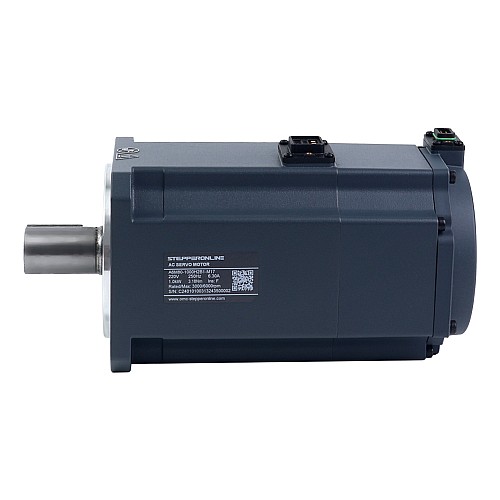

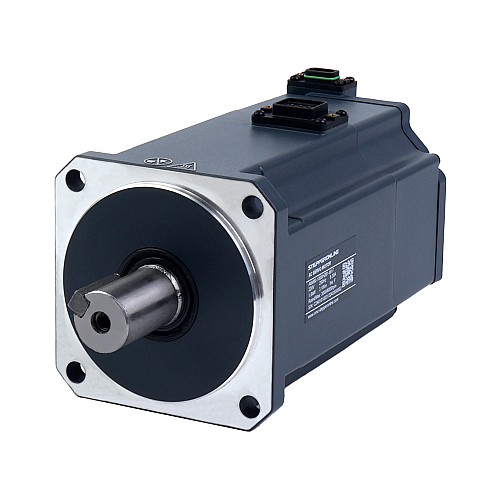

Specyfikacja serwosilnika

• Numer części: A6M80-1000H2B1-M17
• Napięcie znamionowe: 220V AC
• Moc znamionowa: 1000W
• Moment znamionowy: 3,18Nm
• Maksymalny moment obrotowy: 11,13Nm
• Prędkość znamionowa: 3000rpm
• Prędkość maksymalna: 6000rpm
• Prąd znamionowy: 6,30A
• Prąd szczytowy: 20,90A
• Stały moment obrotowy: 0,50Nm/A
• Stała siła wstecznego pola elektromagnetycznego: 33,90V/krpm
• Rezystancja: 0,35ohms
• Indukcyjność: 2,04mH
• Bezwładność: 2,28kg*m²*10^-4
• Polacy: 10
• Koder: Enkoder magnetyczny, 17-bitowy absolutny jednoobrotowy (dostępny wieloobrotowy).
• Klasa IP: IP67
• Średnica wału: 19mm
• Napięcie hamulca: 24V DC
• Moc hamowania: 8,5W
• Moment trzymania hamulca: 3,20Nm
