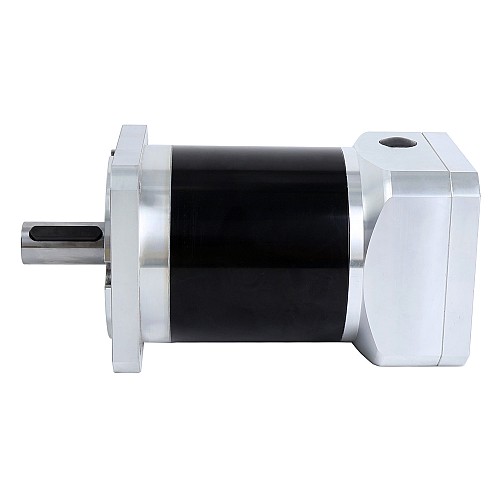

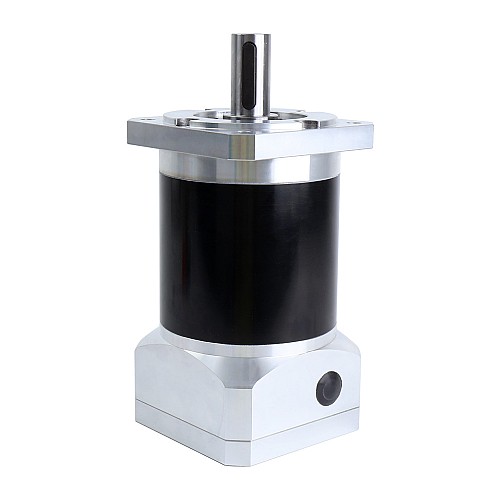

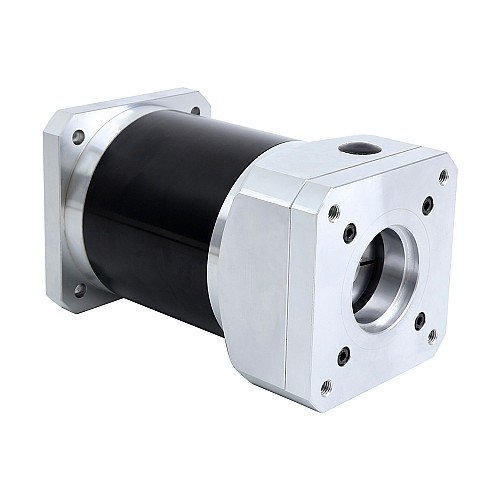

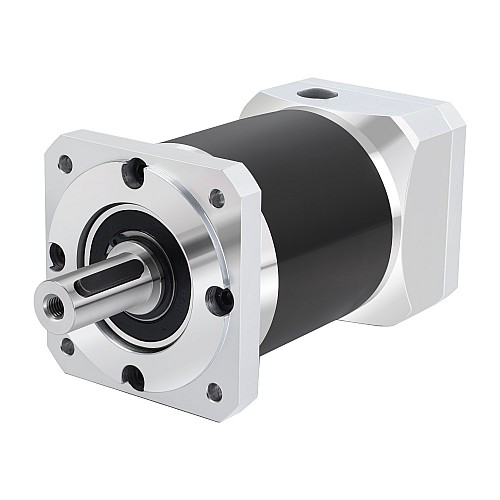

Przekładnia planetarna serii EG Przełożenie 100:1 Luz 20arcmin dla silnika krokowego Nema 42

0 opinii - Napisz opinię

692.91zł

5 + 669.20zł

10 + 647.09zł

50 + 626.38zł

100 + 606.96zł

w magazynie: Przed Sprzedaż
Model: EG42-G100
Waga brutto: 10.68kg
Certyfikowany: ISO, CE, REACH

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 5

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

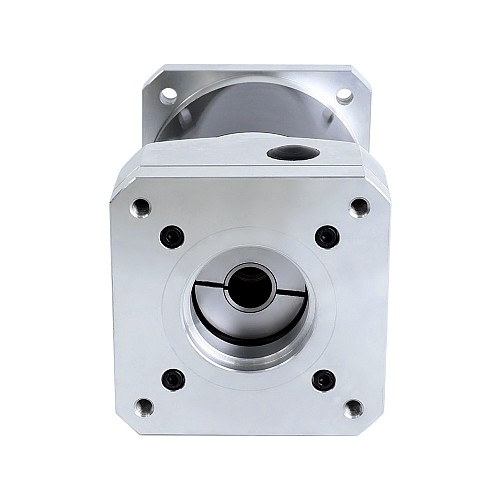

Ta wysokoprecyzyjna przekładnia planetarna należy do serii przekładni EG. Ma ona współczynnik przekładni 100:1 oraz maksymalne luzy w zakresie 20arcmin luz międzyzębny. Jest doskonałym wyborem dla aplikacji, które wymagają dobrej dokładności i niezawodności przy wyjątkowej wartości. Ta przekładnia planetarna z osią wejściową posiada sprzęgło, które pasuje do dowolnej standardowej osi o średnicy 19 mm silnika krokowego Nema 42 oraz silnika bezszczotkowego DC.

Specyfikacje przekładni

Numer części: EG42-G100
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Współczynnik przekładni: 100:1
Sprawność: 90%
Moment bezwładności: 0.44kg·cm²
Luz międzyzębny bez obciążenia: <= 20arcmin luz międzyzębny
Maksymalny moment dopuszczalny: 260Nm(36819.03lb-in)
Maksymalny moment dopuszczalny w momencie: 520Nm(73638.06lb-in)
Hałas: <= 70dB
Klasa wodoszczelności: IP54
Czas życia: 20000godzin

Specyfikacje fizyczne

Rozmiar ramy: 120 x 120mm
Długość przekładni: 199mm
Typ osi wyjściowej: Wałek z kluczem
Długość klucza: 40mm
Średnica osi wyjściowej: Φ25mm
Długość osi wyjściowej: 55mm
Średnica osi wejściowej: Φ19mm
Długość osi wejściowej: 60mm

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 42 Silnik krokowy
Długość skrzyni biegów(mm)	199
Długość wału wejściowego(mm)	60
Długość wału wyjściowego(mm)	55
Luz międzyzębny	<=20 arcmin
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	100
Rozmiar ramy(mm)	120 x 120
Seria produktu	EG
Średnica wału wejściowego(mm)	19
Średnica wału wyjściowego(mm)	25
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Waga(g)	10700
