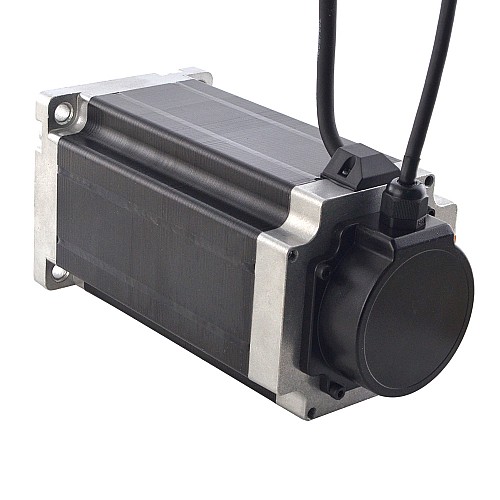

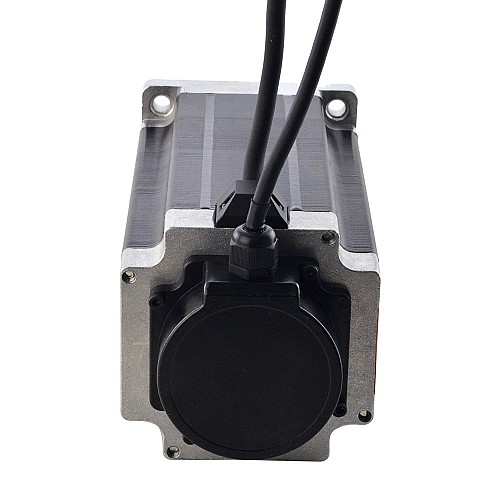

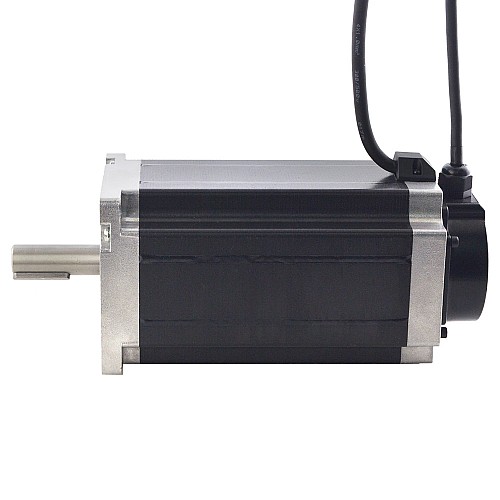

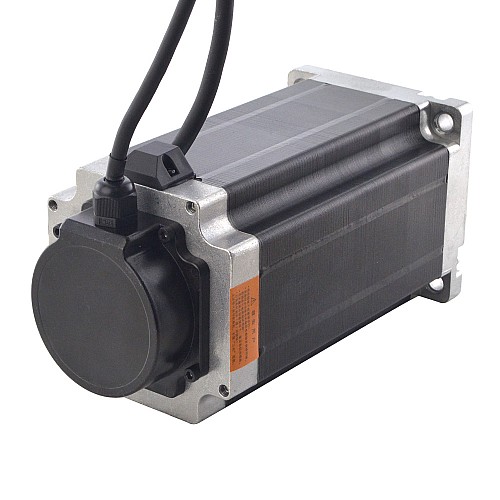

Silnik krokowy Nema 42 z zamkniętą pętlą serii S 30Nm(4248.35oz.in) Enkoder 1000PPR(4000CPR)

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 42HS79-8004D-E1000
Waga brutto: 12.79kg
Certyfikowany: ISO, CE, UKCA, RoHS

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Specyfikacja elektryczna

Numer części producenta: 42HS79-8004D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 30Nm(4248.35oz.in)
Prąd znamionowy/faza: 8,0A
Rezystancja fazowa: 1.15 oma ± 10%
Indukcyjność: 17.5mH ± 20%(1 KHz)

Specyfikacja fizyczna

Rozmiar ramy: 110 x 110mm
Długość korpusu: 201mm
Średnica wału: Φ19mm
Długość wału: 55.5mm
Długość wału wpustu: 35mm
Długość przewodu: 3000mm
Waga: 12kg

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	GND	EA+	EA-	EB+	EB-

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	17.5
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	3000
Moment trzymania(oz.in)	4248.35
Prąd znamionowy(A)	8.0
Rezystancja fazy(ohms)	1.15
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	201
Długość wału(mm)	55.5
Rozmiar ramy(mm)	Nema 42 (110 x 110)
Seria produktu	Seria S
Średnica wału(mm)	19
