Nema 17 Zewnętrzny Silnik Krokowy Liniowy Acme 1,68A Stos 48mm Skok Śruby 8mm(0,31496") z Optycznym Enkoderem Przyrostowym 1000PPR
207.88zł
5 + 195.29zł
10 + 184.11zł
50 + 174.17zł
100 + 165.21zł
  • w magazynie: 10000
  • Model: 17E19S1684MB4-300RS-OE1K
  • Waga brutto: 0.77kg
  • Certyfikowany: ISO, CE, RoHS
Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że ​​Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

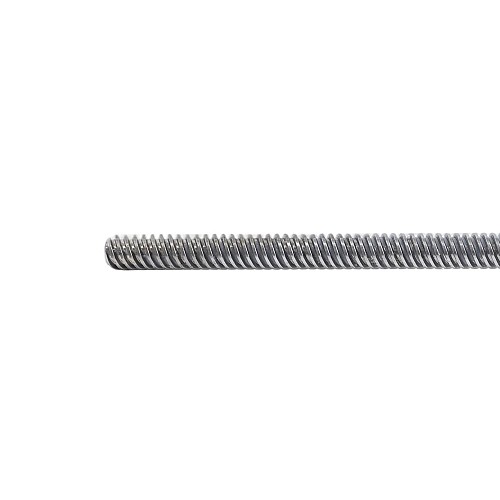

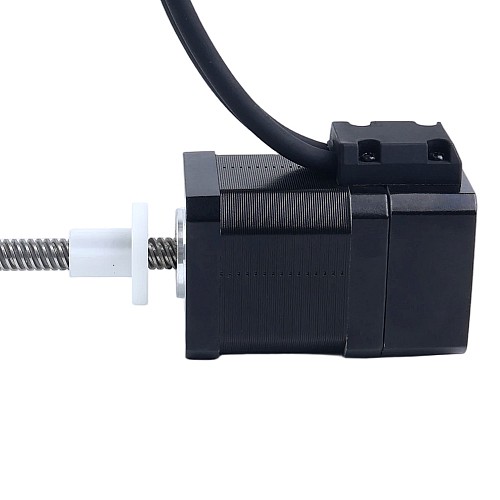

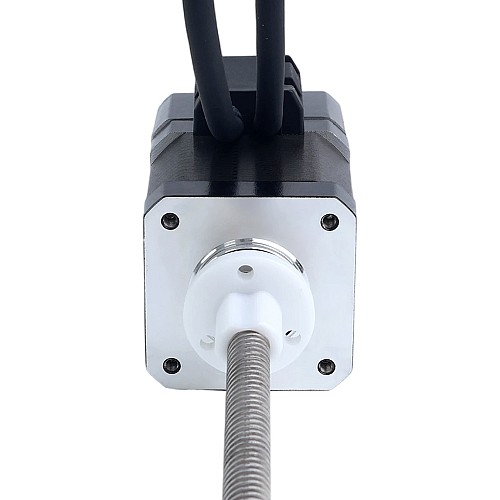

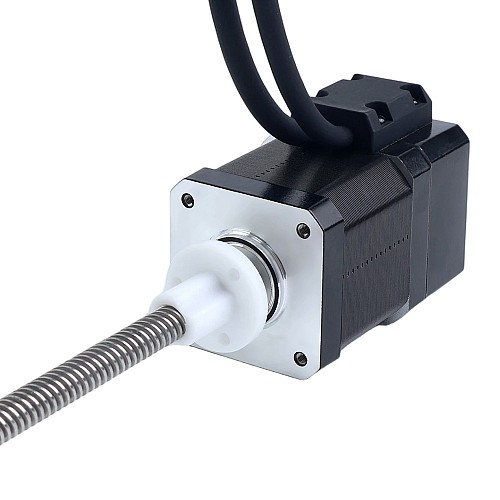

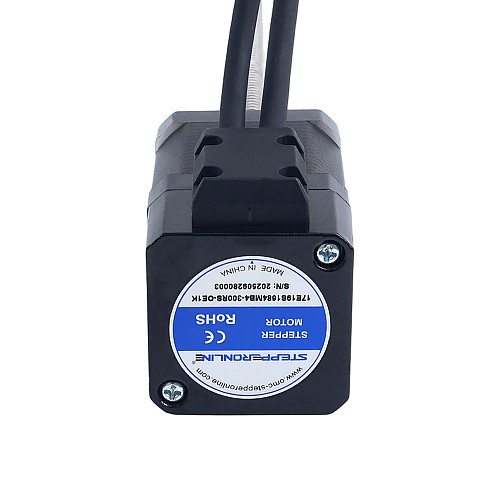

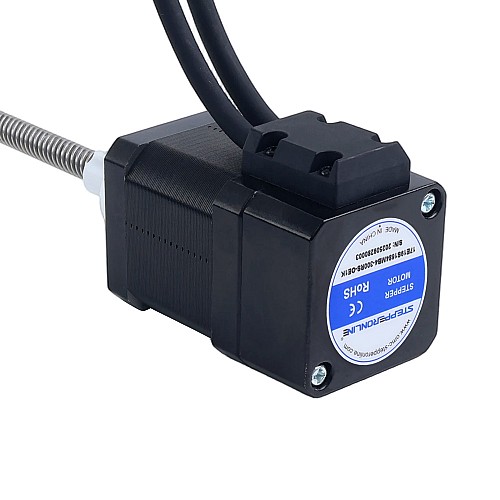

Ten liniowy silnik krokowy Nema 17 integruje wysokorozdzielczy 1000 PPR optyczny enkoder inkrementalny. Posiada śrubę pociągową ACME o długości 300 mm i średnicy Φ8 mm oraz nakrętkę POM, zapewniając liniowy skok 8 mm na obrót. Włączenie enkodera znacząco poprawia dokładność pozycjonowania i stabilność pracy silnika, czyniąc go idealnym rozwiązaniem dla szerokiego zakresu zastosowań, w tym automatyzacji produkcji, systemów logistycznych, urządzeń medycznych, sprzętu scenicznego i robotyki.

Specyfikacja silnika

  • Numer części producenta: 17E19S1684MB4-300RS-OE1K
  • Typ silnika: Zewnętrzny (Trapezoidalny)
  • Kąt skoku: 1,8°
  • Moment trzymający: 0,44Nm(62,31oz.in)
  • Prąd znamionowy/faza: 1,68A
  • Rezystancja fazowa: 1,65ohms ± 10%
  • Indukcyjność: 2,8mH ± 20% (1 kHz)
  • Wymiary obudowy: 42 x 42mm
  • Długość korpusu: 48mm
  • Długość śruby pociągowej: 300mm(11,811")
  • Średnica śruby pociągowej: Φ8mm(0,315")
  • Skok na krok: 0,04mm(0,0015748")
  • Skok na obrót: 8mm(0,315")
  • Liczba przewodów: 4
  • Długość kabla: 500mm

Specyfikacja enkodera

  • Typ wyjścia: Różnicowy
  • Typ enkodera: Optyczny inkrementalny
  • Rozdzielczość enkodera: 1000PPR(4000CPR)
  • Kanały sygnału wyjściowego: 2 kanały
  • Min. napięcie zasilania: 5V
  • Maks. napięcie zasilania: 5V
  • Wysokie napięcie wyjściowe: > 4V
  • Niskie napięcie wyjściowe: < 1V

Połączenie

Pin
1
2
3
4
Silnik
A+
A-
B+
B-
Kolor
Czarny
Zielony
Czerwony
Niebieski

Enkoder
VCC
GND
EA+
EA-
EB+
EB-
Kolor
Czerwony
Biały
Czarny
Niebieski
Żółty
Zielony

● Jak zamówić niestandardowy silnik liniowy?  Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj  Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy?  Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny Bipolarny
Czy ma krzywą momentu obrotowego/naporu? Nie
Indukcyjność(mH) 2.8
Kąt kroku(deg.) 1.8
Minimalny napór(N) @300pps 7.6
Moment trzymania(Ncm) 44
Moment trzymania(oz.in) 62.31
Prąd znamionowy(A) 1.68
Rezystancja fazy(ohms) 1.65
Specyfikacja fizyczna
Długość ciała(mm) 48
Długość kabla(mm) 500
Długość śruby pociągowej(mm) 300
Ilość kabli 4
Metoda inwentaryzacji Dedykowany inwentarz
Przesuw/krok ołowiu(mm) 0.04
Przesuw/rewolucja ołowiu(mm) 8
Rozmiar ramy(mm) Nema 17 (42 x 42)
Średnica śruby pociągowej(mm) 8
Typ silnika liniowego Zewnętrzny (Trapezowy)
Z enkoderem Tak


  • Obróbka końców śrub pociągowych

    • Male/female threaded ends to specified thread and pitch
    • Custom-machined journals and ring groove
    • Hex or square ends
    • Keyways and cross holes

  • Nakrętka przeciwluzowa

  • STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

    Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.


  • Kodery

  • W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
    Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
    Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.


  • Hamulce

  • Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.


  • Okablowanie, okablowanie i złącza

    • Latające przewody drutowe lub złącza
    • Skręcanie przewodów drutowych
    • Rurki termokurczliwe lub rozszerzalne
    • Obudowy kabli

  • Śruby pokryte teflonem

  • Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
    Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
    Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
    Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.

Plik Rozmiar
17E19S1684MB4-300RS-OE1K_Full_Datasheet.pdf 216.09KB Download
