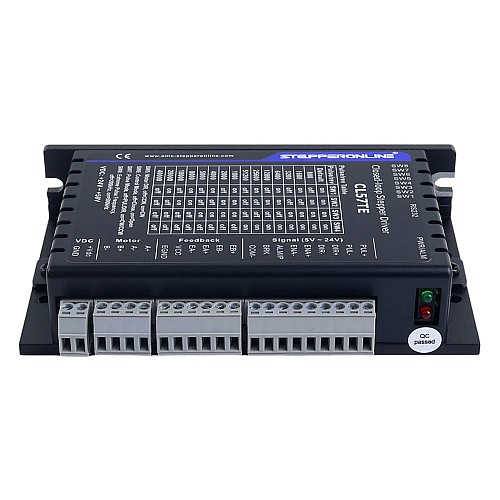

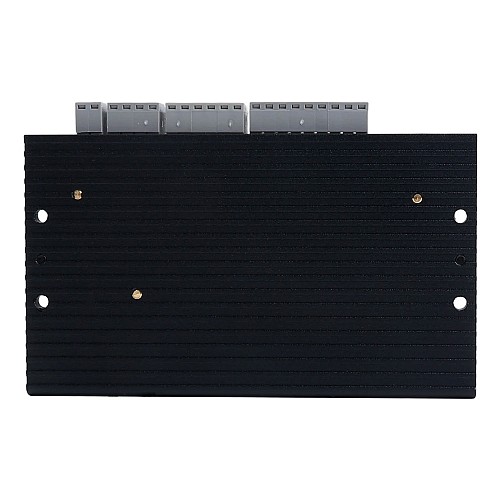

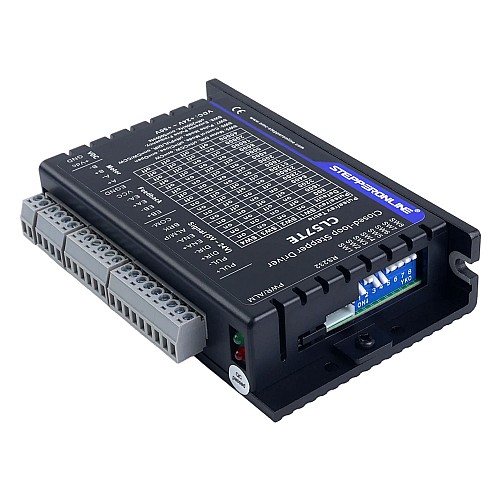

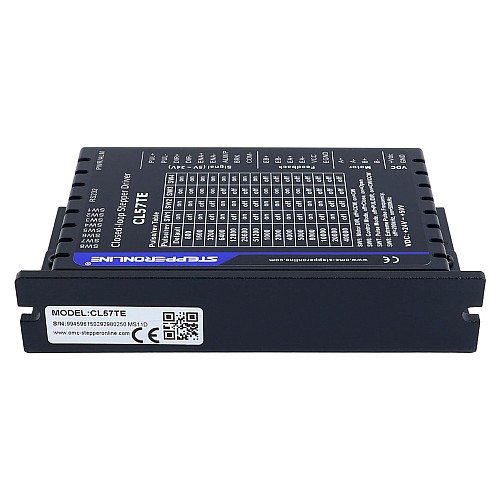

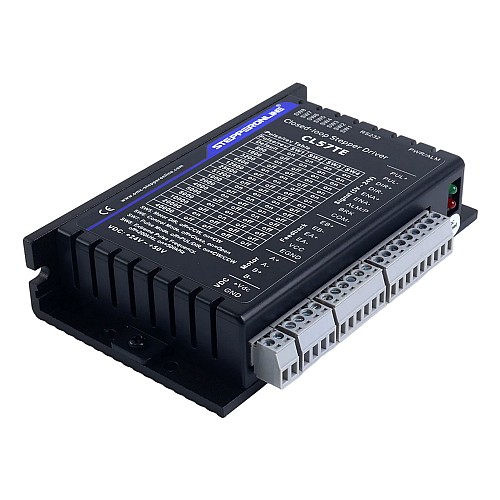

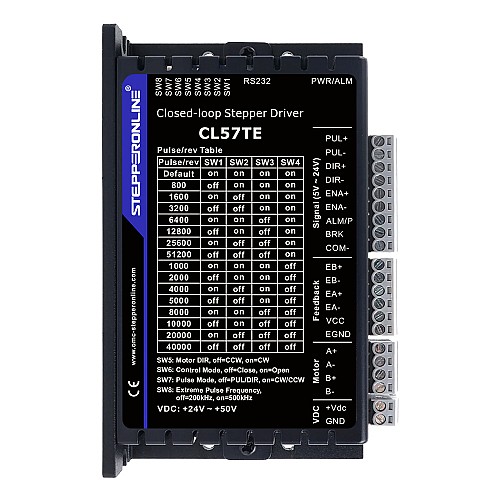

Sterownik Silnika Krokowego w Zamkniętej Pętli Serii TE 0,5-7,0A 24-50VDC do Silników Krokowych Nema 17, 23, 24

Sterownik silnika krokowego CL57TE oferuje znaczące zalety dzięki szerokiej kompatybilności sygnałów sterujących 5V-24V, eliminując potrzebę ręcznego przełączania napięcia. Posiada inteligentne automatyczne dostosowanie prądu wyjściowego, które można skonfigurować za pomocą oprogramowania bez interwencji ręcznej. Pakiet zawiera kabel debugujący (CABLE-PC-1) dla zwiększonej wygody. Ponadto, CL57TE dostarcza te zaawansowane funkcjonalności w bardziej ekonomicznej cenie w porównaniu do alternatywnych modeli.

Kluczowe Cechy

• Interfejs debugowania RS232
• Optycznie izolowane wejścia z 5V do 24V
• Inteligentna regulacja prądu wyjściowego
• Miękki start bez "skoku" przy włączaniu zasilania
• Ustawienie kierunku obrotów silnika przez SW5
• Ustawienie sterowania w pętli zamkniętej lub otwartej przez SW6
• Ustawienie typu impulsu Krok&Kierunek lub CW&CCW przez SW7
• Ustawienie filtra poleceń pozycji przez SW8
• Wyjście awarii i konfigurowalne wyjście dla alarmu lub "w pozycji"
• Zwiększona wydajność, szczególnie przy niskich prędkościach (<60 RPM)
• Automatyczne strojenie dla szerokiego zakresu silników krokowych NEMA 17, 23 i 24 z zamkniętą pętlą
• Brak utraty kroku; Brak rezerwy momentu; Brak polowania lub przeregulowania; Brak konieczności strojenia dla łatwej konfiguracji
• Zabezpieczenia przed przepięciem, przeciążeniem prądowym i błędem śledzenia pozycji, itp.
• 15 ustawień mikro-kroku 800-51,200 poprzez przełączniki DIP, lub 200-51,200 poprzez oprogramowanie (wzrost o 200)
• Domyślnie obsługuje enkoder o rozdzielczości 1000 PPR, można również dostosować dowolną rozdzielczość między 0-5000 PPR

Specyfikacje Elektryczne

• Prąd wyjściowy szczytowy: 0,5~7,0A (0~6,0 RMS)
• Napięcie wejściowe: +24~50 VDC (typowe 24, 36, 48 VDC)
• Prąd sygnału logicznego: 7~16 mA (typowy 10 mA)
• Prąd wyjściowy logiczny alarmu: 100 mA
• Częstotliwość wejścia impulsów (5V @ 50% wypełnienia): 0~500 kHz
• Częstotliwość wejścia impulsów (24V @ 50% wypełnienia): 0~200 kHz
• Minimalna szerokość impulsu: 1 µS @ 5V, lub 2,5 µS @ 24V
• Rezystancja izolacji: 100 MΩ

Środowisko Pracy i Inne Specyfikacje (Tj = 25℃/77℉)

• Chłodzenie: Chłodzenie naturalne lub wymuszone
• Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
• Wilgotność: 40% RH – 90% RH
• Temperatura pracy: 0 ℃ – 40 ℃
• Wibracje: 10-50 Hz / 0,15 mm
• Temperatura przechowywania: -20 ℃ – 65 ℃

Zawartość Opakowania

• 1 x CL57TE: Sterownik silnika krokowego z zamkniętą pętlą serii TE 0.5-7.0A 24-50VDC dla silnika krokowego Nema 17, 23, 24
• 1 x CABLE-PC-1: Kabel RS232 dla sterownika
