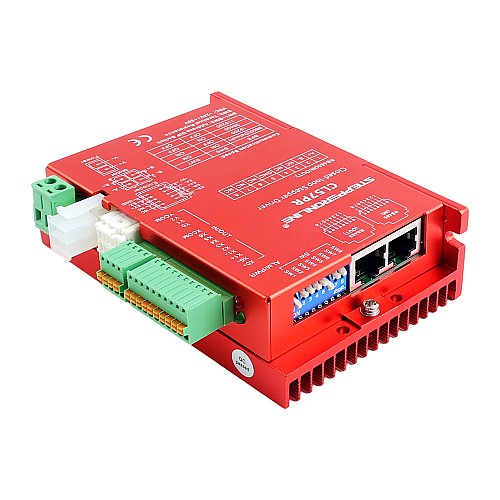

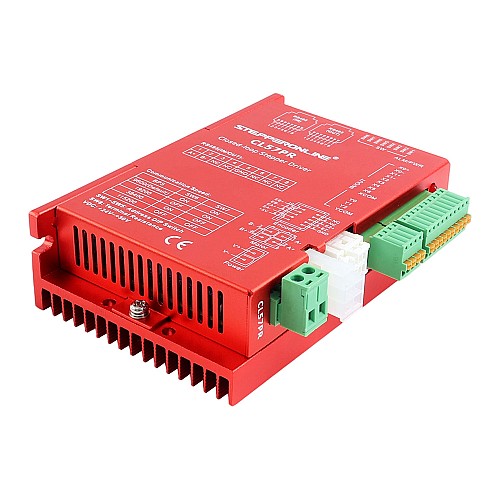

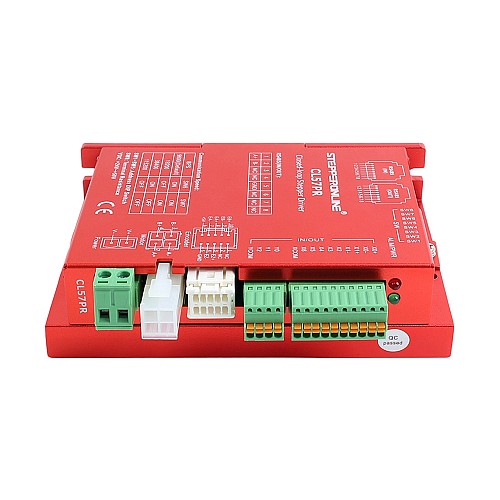

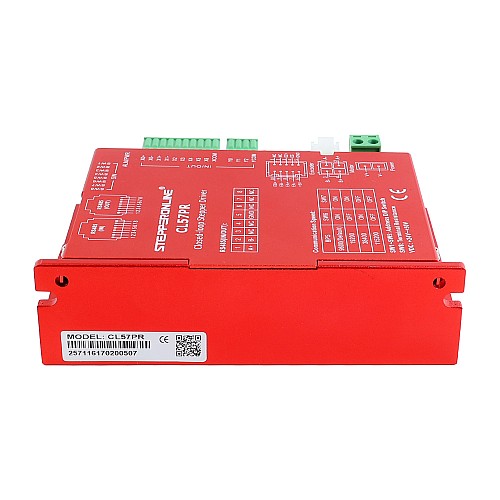

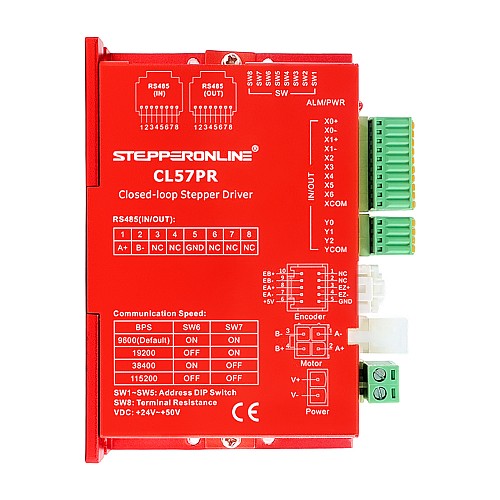

Sterownik silnika krokowego z zamkniętą pętlą Modbus RS485 seria Y 0-5,0A 20-50VDC do silników Nema 17, 23, 24

Jest to sterownik krokowy z zamkniętą pętlą sprzężenia zwrotnego, obsługujący standardowy protokół Modbus RTU. Zapewnia doskonałą wydajność z zakresem prądu 0–5,0A i napięciem roboczym 20–50VDC, co czyni go idealnym do silników krokowych Nema 17, 23, 24.
Sterownik krokowy nowej generacji oparty na 32-bitowym DSP łączy wysoką wydajność, stabilność i efektywność kosztową z ultra-cichą pracą i minimalnymi wibracjami. Dzięki wszechstronnym interfejsom I/O obsługuje funkcje sterowania pozycją/prędkością, pozycjonowania zerowego oraz ruchu pojedynczej osi, umożliwiając użytkownikom regulację prądu, ustawień mikro-krokowych i monitorowanie stanu silnika w czasie rzeczywistym za pomocą komend magistrali.

Kluczowe cechy

• Technologia DSP nowej generacji 32-bit zapewnia doskonały stosunek ceny do wydajności, najwyższą stabilność i ultra-cichą pracę przy minimalnych wibracjach
• Interfejs komunikacyjny magistrali RS485 z obsługą protokołu Modbus RTU umożliwia sterowanie sieciowe do 31 sterowników jednocześnie
• Kompletne interfejsy I/O do pełnego sterowania ruchem pojedynczej osi, w tym sterowanie pozycją/prędkością oraz funkcje pozycjonowania zerowego
• Parametry konfigurowalne przez magistralę: regulacja prądu, ustawienia mikro-krokowe, prąd blokady, plus monitorowanie stanu silnika w czasie rzeczywistym
• Cztery zaawansowane tryby sterowania ruchem: CSP (Cyklowa Synchronizacja Pozycji), PP (Profil Pozycji), PV (Profil Prędkości) i HOME (Pozycjonowanie Zerowe)
• 2 optycznie izolowane, szybkie wejścia różnicowe do zewnętrznego sterowania startem/stopem silnika
• 5 optycznie izolowanych wejść niesymetrycznych do zewnętrznych komend (włącz/wyłącz/stop awaryjny)
• 3 optycznie izolowane porty wyjściowe do informacji zwrotnej o stanie sterownika i sygnalizacji sterującej
• Szeroki zakres mikro-krokowania (400-51 200 kroków/obrót) z precyzyjną regulacją prądu zmniejszającą nagrzewanie silnika
• Kompleksowa ochrona: zabezpieczenia przed przepięciem, zanikiem napięcia i przeciążeniem prądowym

Specyfikacje elektryczne

• Ciągły prąd wyjściowy: 0 - 5,0A (Typowo 2,0A)
• Napięcie wejściowe: 20 - 50V DC
• Prąd wejściowy logiczny: 1,0 - 7,5mA
• Napięcie wejściowe logiczne: 5 - 24V
• Rezystancja izolacji: 100MΩ

Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)

• Chłodzenie: Chłodzenie naturalne
• Środowisko: Z dala od innych urządzeń grzewczych; unikać miejsc zapylonych, z mgłą olejową, gazami korozyjnymi, silnymi wibracjami, gazami palnymi i przewodzącym pyłem
• Temperatura: 0℃ - 50℃
• Wilgotność: 40%RH - 90%RH (bez kondensacji)
• Wibracje: 10 - 55Hz/0,15mm
• Temperatura przechowywania: -20℃ - 70℃
