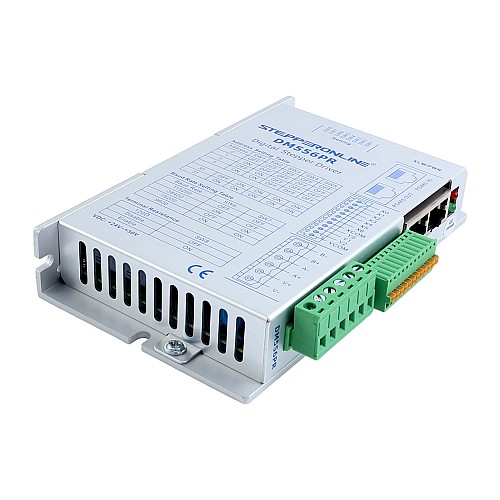

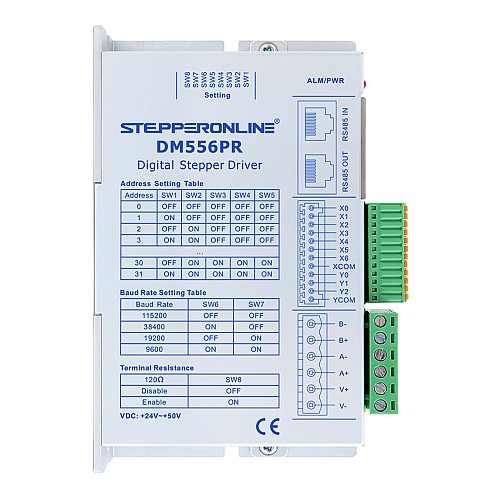

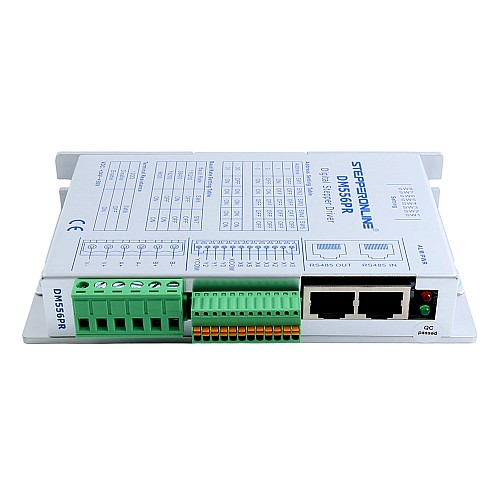

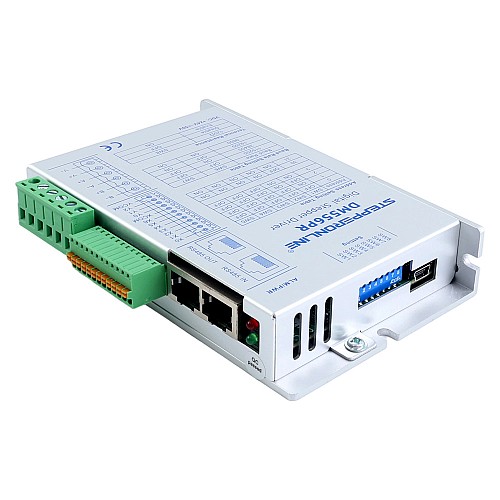

Sterownik silnika krokowego Modbus RS485 seria Y 0-4,0A 24-50VDC do silników Nema 23, 24, 34

Ten sterownik silnika krokowego obsługuje standardowy protokół Modbus RTU. Zapewnia doskonałą wydajność z zakresem prądu 0–4,0A i napięciem roboczym 24–50VDC, co czyni go idealnym do silników krokowych Nema 23, 24, 34.
Sterownik silnika krokowego zamkniętej pętli nowej generacji oparty na 32-bitowym DSP łączy wysoką wydajność, stabilność i opłacalność z ultra-cichą pracą i minimalnymi wibracjami. Dzięki wszechstronnym interfejsom I/O obsługuje funkcje sterowania pozycją/prędkością, pozycjonowania zerowego i ruchu jednej osi, umożliwiając użytkownikom regulację prądu, ustawień mikro-krokowych i monitorowanie stanu silnika w czasie rzeczywistym za pomocą poleceń magistrali.

Kluczowe cechy

• Technologia sterowania 32-bitowym DSP nowej generacji zapewnia wyjątkowy stosunek ceny do jakości, doskonałą stabilność i ultra-cichą pracę przy minimalnych wibracjach
• Interfejs komunikacji magistralą RS485 z obsługą protokołu Modbus RTU umożliwia sterowanie sieciowe do 31 sterowników w konfiguracji daisy-chain
• Kompletny zestaw interfejsów I/O do pełnego sterowania ruchem jednej osi, w tym regulacji pozycji/prędkości i funkcji pozycjonowania zerowego
• Parametry konfigurowalne przez magistralę: prąd fazowy, rozdzielczość mikro-krokową i prąd utrzymania (z monitorowaniem stanu silnika w czasie rzeczywistym)
• Cztery programowalne tryby sterowania ruchem: CSP (Cyclic Synchronous Position), PP (Profile Position), PV (Profile Velocity) i HOME (Pozycjonowanie zerowe)
• 3 optycznie izolowane, wysokoszybkościowe wyjścia różnicowe do zewnętrznego sterowania startem/stopem silnika
• 7 optycznie izolowanych wejść single-ended do zewnętrznego interfejsu poleceń (włączanie/uruchamianie/stop awaryjny)
• 3 optycznie izolowane porty wyjścia statusu do monitorowania stanu sterownika w czasie rzeczywistym
• Szeroki zakres mikro-kroków (400-51 200 kroków/obr) z precyzyjną kontrolą prądu w celu zmniejszenia nagrzewania silnika
• Zintegrowane obwody zabezpieczające: wykrywanie przepięcia, niedonapięcia, przeciążenia prądowego i błędu pozycji

Specyfikacje elektryczne

• Ciągły prąd wyjściowy: 0 - 4,0A (typ. 2,0A)
• Napięcie wejściowe: 24 - 50VDC (typ. 24V)
• Prąd wejścia logicznego: 7,0 - 16mA (typ. 10mA)
• Napięcie wejścia logicznego: 5 - 24V
• Rezystancja izolacji: 100MΩ

Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)

• Chłodzenie: Chłodzenie naturalne
• Środowisko: Trzymać z dala od innych urządzeń grzewczych i unikać miejsc zapylonych, z mgłą olejową, gazami korozyjnymi, silnymi wibracjami, gazami palnymi i pyłem przewodzącym
• Temperatura: 0℃ - 50℃
• Wilgotność: 40%RH - 90%RH (bez kondensacji)
• Wibracje: 10 - 55Hz/0,15mm
• Temperatura przechowywania: -20℃ - 70℃
