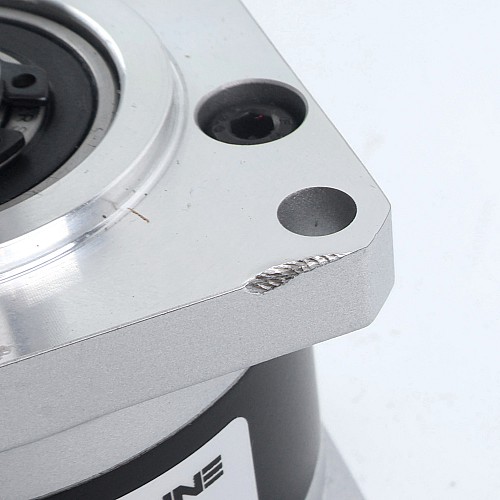

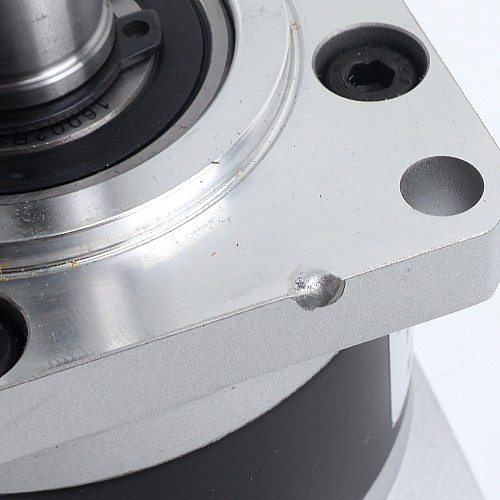

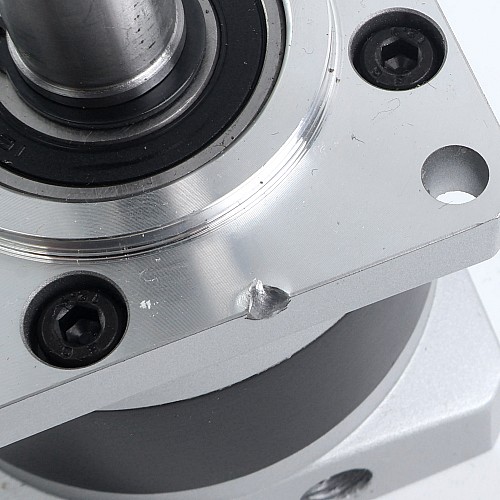

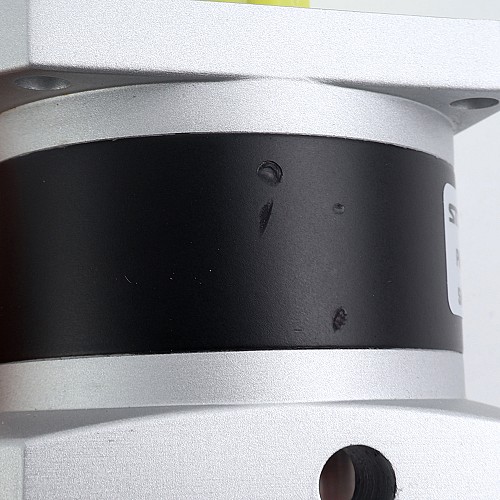

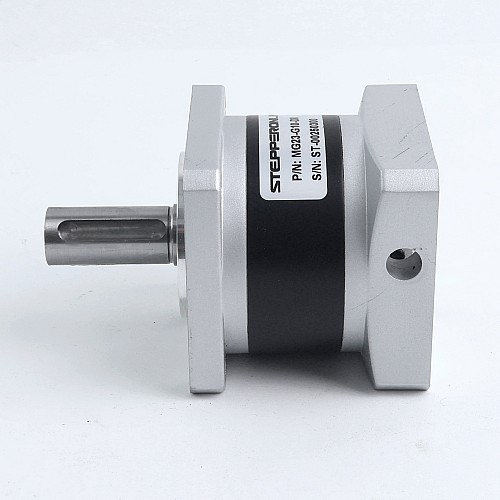

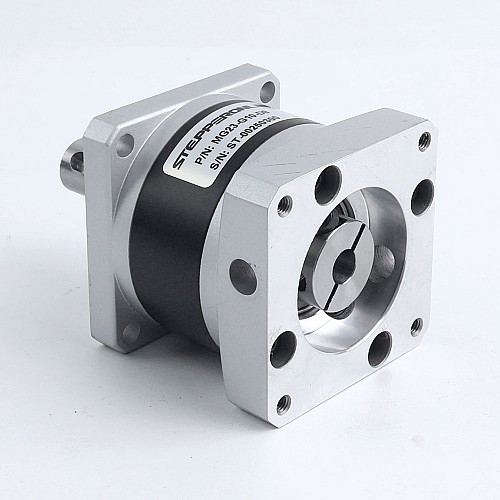

Używane produkty - Przekładnia planetarna serii MG przełożenie 10:1 luz 30arc-min dla 8mm wału Nema 23 silnik krokowy

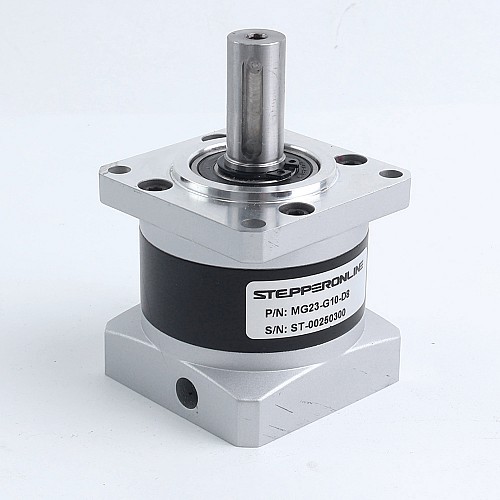

Ta precyzyjna przekładnia planetarna należy do przekładni serii MG, ma przełożenie 10:1 i maksymalny luz 30arc-min. W odróżnieniu od stalowych kół zębatych serii EG, zębatki serii MG są wykonane metodą metalurgii proszków. To doskonały wybór do zastosowań wymagających dobrej dokładności, ale niskich kosztów.

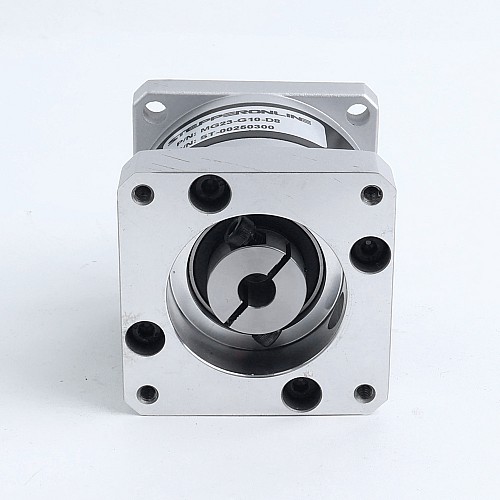

Ta rzędowa przekładnia planetarna ma wbudowane sprzęgło wału wejściowego, które może pasować do standardowego krótkiego wału o średnicy 8 mm silnika krokowego Nema 23, bezszczotkowego silnika prądu stałego i szczotkowanego silnika prądu stałego.
Jednym z pasujących silników jest 23HS30-2904S, w przypadku innych silników prosimy o kontakt z naszym działem pomocy technicznej, aby dostosować wał silnika.

Dane techniczne skrzyni biegów

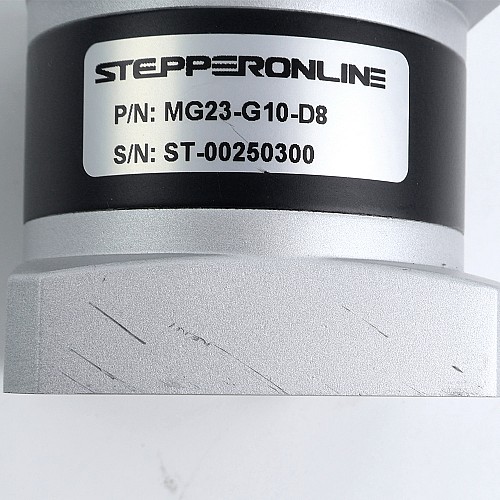

• Numer części: MG23-G10-D8
• Typ skrzyni biegów: Przekładnia czołowa
• Materiał przekładni: Metalurgia proszków
• Przełożenie: 10:1
• Wydajność: 90%
• Moment bezwładności: 0.13kg·cm²
• Luz na biegu jałowym: <=30arcmin
• Maksymalny dopuszczalny moment obrotowy: 10Nm(88.51lb-in)
• Hałas: <=55dB(1000rpm)/65dB(3000rpm)
• Wodoodporność: IP54
• Żywotność: 20000godzin

Specyfikacje fizyczne

• Rozmiar ramy: 57x57mm
• Długość skrzyni biegów: 55,5mm

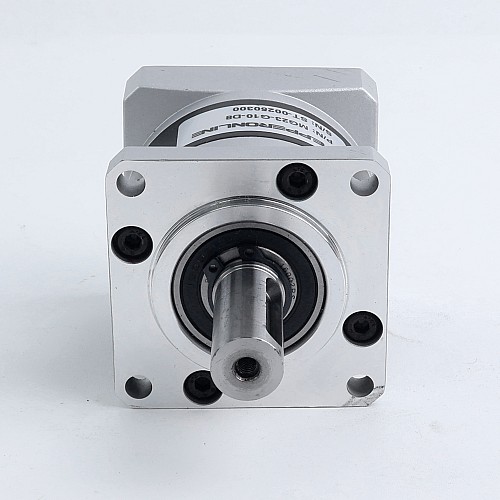

• Typ wału wyjściowego: kluczowy sposób
• Średnica wału wyjściowego: Φ14mm
• Długość wału wyjściowego: 34mm
• Średnica wału wejściowego: Φ8mm
• Długość wału wejściowego: 8-14mm
