Zestaw 1-osiowego silnika krokowego CNC 2,4Nm(339,87oz.in)) Silnik krokowy i sterownik Nema 23

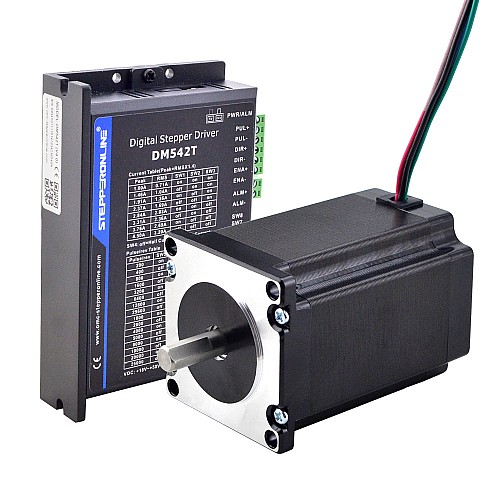

Ten zestaw CNC zawiera:

• 1 x DM542T: Cyfrowy sterownik krokowy 1.0-4.5A 18-50VDC dla silnika krokowego Nema 17, 23, 24

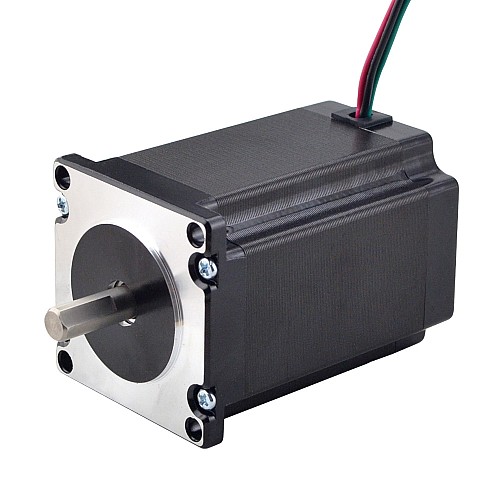

• 1 x 23HS32-4004S: Silnik krokowy Nema 23 2,4Nm(339,87oz.in) 4A, 57x57x82mm, wał 8mm, 4 przewody

Specyfikacja silnika

• Numer części producenta: 23HS32-4004S
• Liczba faz: 2
• Kąt kroku: 1,8stopnia
• Moment trzymania: 2,4Nm(339,87oz.in)
• Prąd znamionowy/faza: 4,0A
• Rezystancja fazowa: 0,9ohms
• Indukcyjność: 3,2mH ± 20%(1KHz)
• Rozmiar ramki: 57 x 57mm
• Długość korpusu: 82mm
• Średnica wału: Φ8mm
• Długość trzonka: 21mm
• Długość wycięcia w kształcie litery D: 15mm
• Liczba potencjalnych klientów: 4
• Długość przewodu: 300mm

Specyfikacja sterownika

• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ
• Częstotliwość wejściowa impulsu: 0 ~ 200kHz
• Prąd szczytowy wyjścia: 1,0 ~ 4,5A (3,2RMS)
• Napięcie wejściowe: +18~50VDC(typowo 36VDC)
• Prąd sygnału logicznego: 7 ~ 16mA(typowo 10mA)
• Obsługa trybu PUL/DIR
• Automatyczna redukcja prądu spoczynkowego
• Zabezpieczenia przed przepięciami i przepięciami
• Łagodny start bez „skoków” po włączeniu
• Logiczny selektor napięcia 5V/24V, ustawienie domyślne 24V
• Antyrezonans zapewnia optymalny moment obrotowy i eliminuje niestabilność w średnim zakresie
• Częstotliwość wejściowa impulsów do 200kHz, wejście kompatybilne z TTL i izolowane optycznie
• Nadaje się do silników 2-fazowych i 4-fazowych, działa dobrze jako sterownik nema 17, sterownik nema 23
• 8 możliwych do wyboru prądów szczytowych, w tym 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,50A
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zasilania zapewniają optymalną reakcję w przypadku różnych silników
• Wielokrotność umożliwia wejście krokowe o niskiej rozdzielczości w celu uzyskania wyższego sygnału wyjściowego w postaci mikrokroków, zapewniając w ten sposób płynniejszy ruch silnika
• 16 rozdzielczości do wyboru w mikrokrokach, w tym 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Połączenie
