Nema 17 Zewnętrzny Stos 34mm 1,68A Skok 8mm(0,31496") Długość 200mm z Optycznym Enkoderem Przyrostowym 1000PPR

Nowy

Nema 17 Zewnętrzny Stos 34mm 1,68A Skok 8mm(0,31496") Długość 200mm z Optycznym Enkoderem Przyrostowym 1000PPR

0 opinii - Napisz opinię

213.03zł

5 + 202.52zł

10 + 192.98zł

50 + 184.29zł

100 + 176.39zł

w magazynie: 10000
Model: 17E13S1684MB4-200RS-OE1K
Waga brutto: 0.52kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

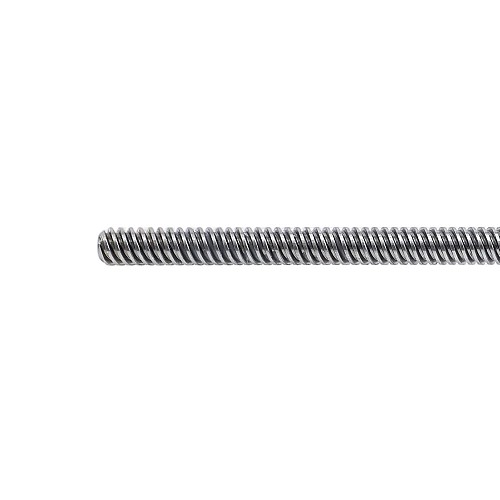

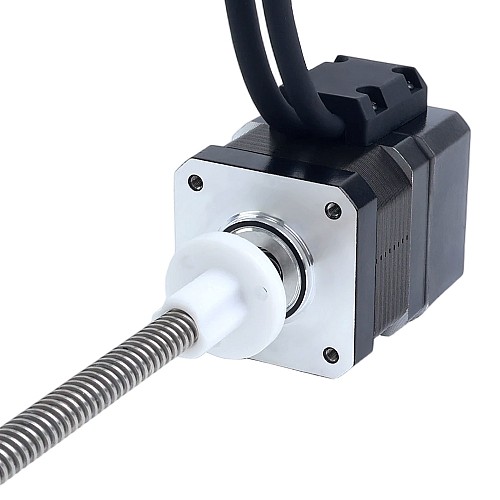

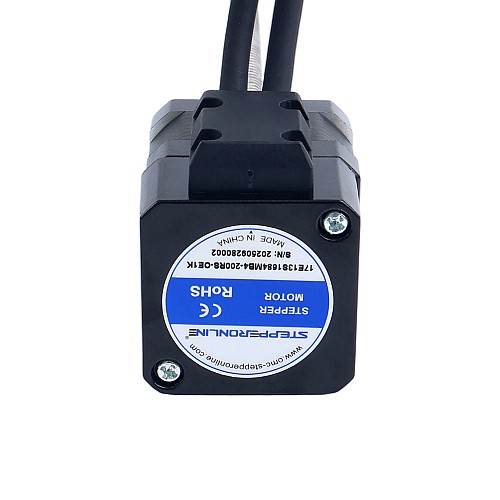

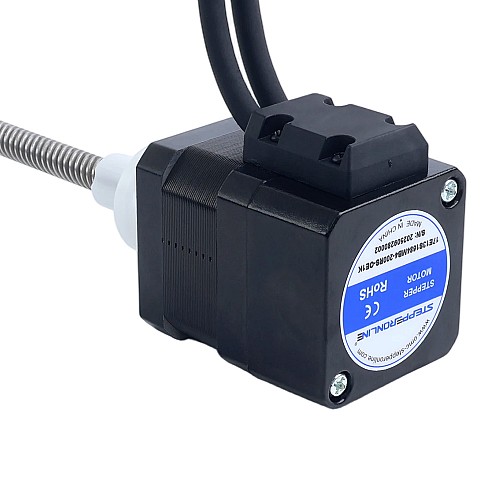

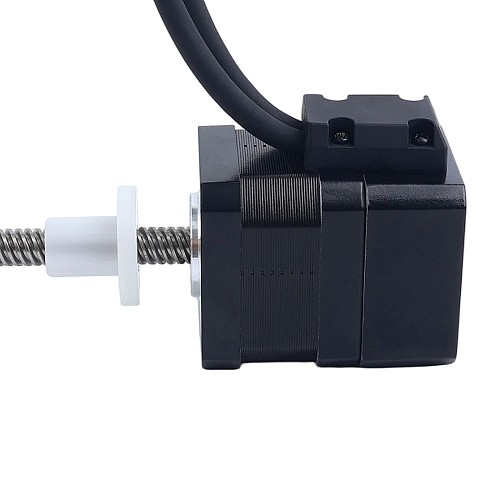

Ten liniowy silnik krokowy Nema 17 zawiera wysokorozdzielczy 1000 PPR optyczny enkoder inkrementalny. Posiada śrubę pociągową ACME o długości 200 mm i średnicy 8 mm oraz nakrętkę POM, zapewniając liniowy skok 8 mm na obrót. Włączenie enkodera znacząco poprawia dokładność pozycjonowania i stabilność pracy silnika, czyniąc go idealnym rozwiązaniem dla szerokiego zakresu zastosowań, w tym automatyzacji produkcji, systemów logistycznych, urządzeń medycznych, sprzętu scenicznego i robotyki.

Specyfikacja silnika

Numer części producenta: 17E13S1684MB4-200RS-OE1K
Typ silnika: Zewnętrzny liniowy silnik krokowy
Kąt kroku: 1,8°
Moment trzymający: 26Ncm(36,82oz.in)
Prąd znamionowy/faza: 1,68A
Rezystancja fazowa: 1,15 ± 10%ohms
Indukcyjność: 1,60mH ± 20% (1 kHz)
Wymiar ramy: 42 x 42mm
Długość korpusu: 34mm
Długość śruby pociągowej: 200mm(7,874")
Średnica śruby pociągowej: 8mm(0,315")
Skok na krok: 0,04mm(0,0015748")
Skok na obrót: 8mm(0,315")
Liczba faz: 4
Długość kabla: 500mm

Specyfikacja enkodera

Typ wyjścia: Różnicowy
Typ enkodera: Optyczny inkrementalny
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 5V
Max. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: > 4V
Niskie napięcie wyjściowe: < 1V

Połączenie

Pin	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czerwony	Niebieski

Enkoder	VCC	GND	EA+	EA-	EB+	EB-
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	1.6
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	26
Moment trzymania(oz.in)	36.82
Prąd znamionowy(A)	1.68
Rezystancja fazy(ohms)	1.15
Specyfikacja fizyczna
Długość ciała(mm)	34
Długość kabla(mm)	500
Długość śruby pociągowej(mm)	200
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.04
Przesuw/rewolucja ołowiu(mm)	8
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	8
Typ silnika liniowego	Zewnętrzny (Acme)
Z enkoderem	Tak

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
