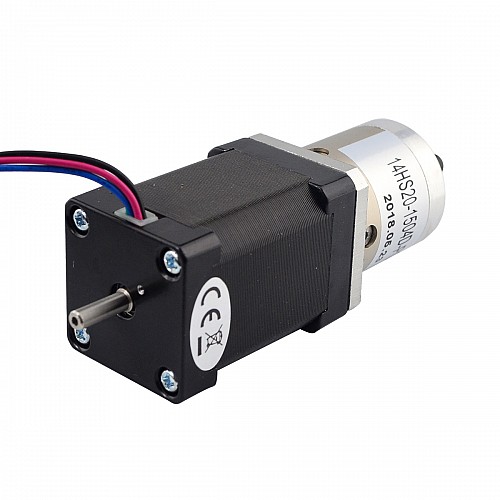

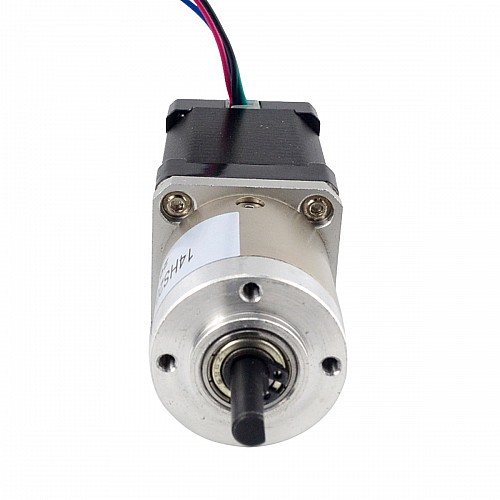

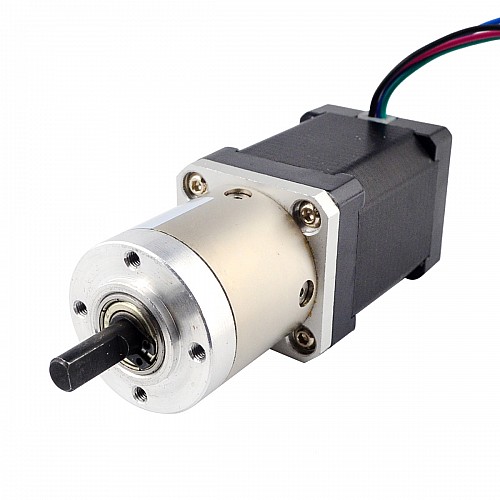

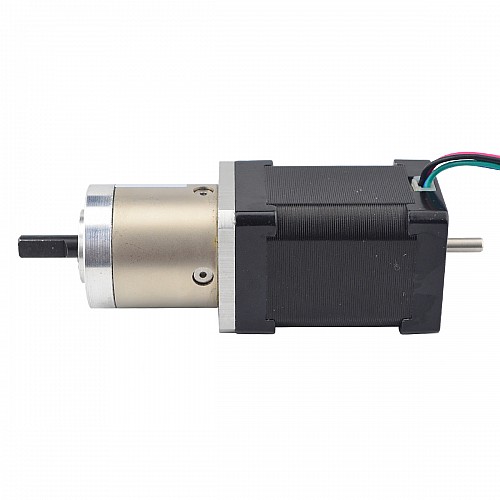

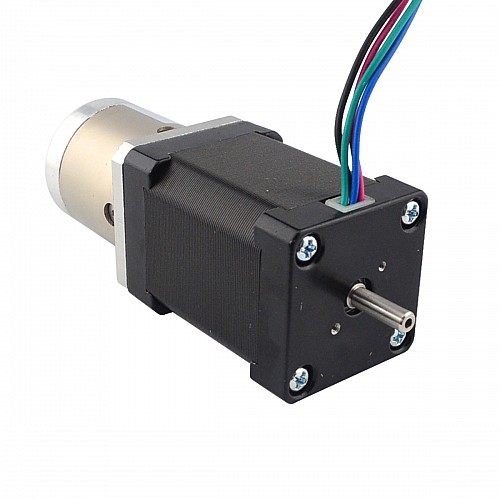

Nema 14 Stepper L=52mm z tylnym wałem i otworem na śrubę i przełożeniem przekładni 14:1

0 opinii - Napisz opinię

177.37zł

5 + 168.14zł

10 + 159.85zł

50 + 152.31zł

100 + 145.48zł

w magazynie: 10000
Model: 14HS20-1504D-PG14
Waga brutto: 0.53kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 14 z korpusem 52mm i prądem znamionowym 1,50A ma zintegrowaną przekładnię planetarną o przełożeniu 13,73:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 14HS20-1504D-PG14
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania: 40Ncm(56.8oz.in)
Prąd znamionowy/faza: 1,50A
Rezystancja fazowa: 2,8ohms
Indukcyjność: 3,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: planetarny
Przełożenie: 13.73:1
Wydajność:80%
Luz bez obciążenia: <=3 stopień
Maksymalny dopuszczalny moment obrotowy: 3Nm(424.83oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacja fizyczna

Rozmiar ramy: 35x35mm
Długość silnika: 52mm
Długość skrzyni biegów: 36,8mm
Średnica przedniego wału: Φ6mm
Długość przedniego wału: 18mm
Długość z przodu w kształcie litery D: 12mm
Średnica tylnego wału: Φ4mm
Długość tylnego wału: 12mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 450g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	3.8
Moment trzymania bez skrzyni biegów(Nm)	0.40
Prąd (A)	1.5
Rezystancja fazy(ohms)	2.8
Specyfikacja fizyczna
Długość ciała(mm)	88.8
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	13.73
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	450
Zarys	<=3deg
