Silnik krokowy Nema 17 L=39mm Przełożenie przekładni planetarnej 10:1 o wysokiej precyzji

1 opinii - Napisz opinię

220.66zł

5 + 209.75zł

10 + 199.85zł

50 + 190.90zł

100 + 182.69zł

w magazynie: 10000
Model: 17HS15-0404S-HG10
Waga brutto: 0.62kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 670

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

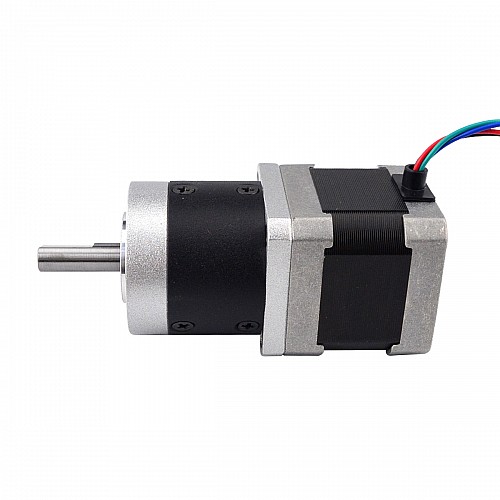

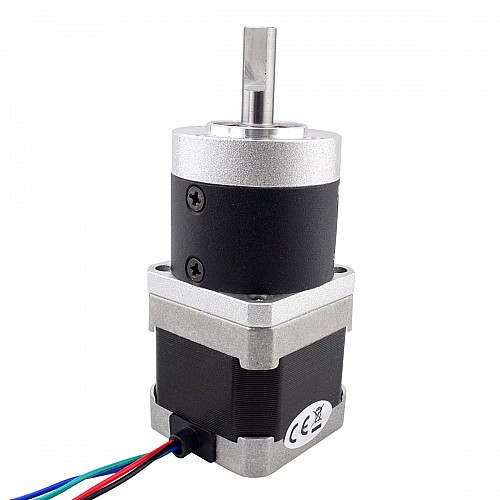

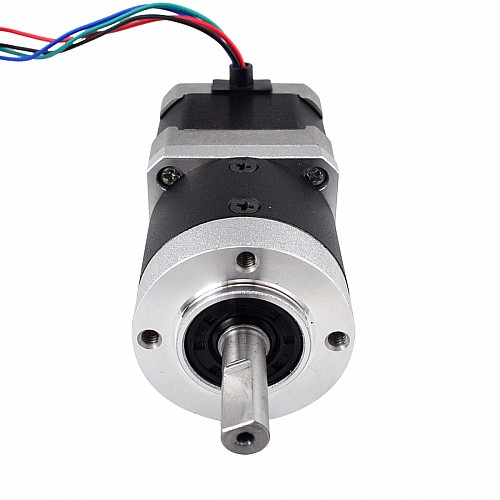

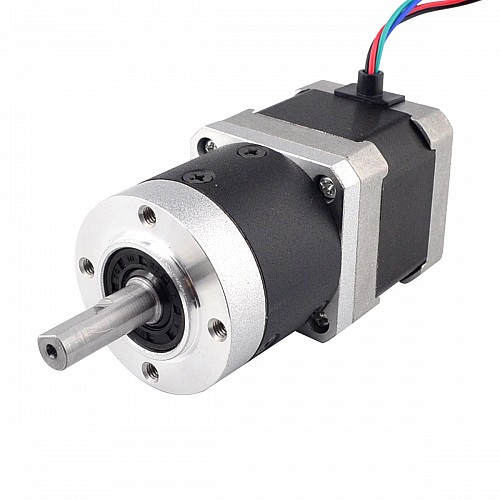

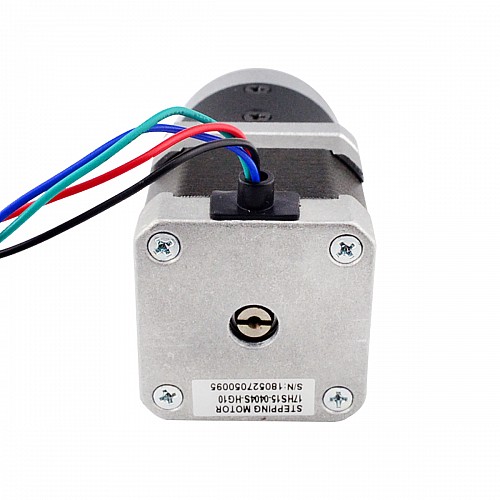

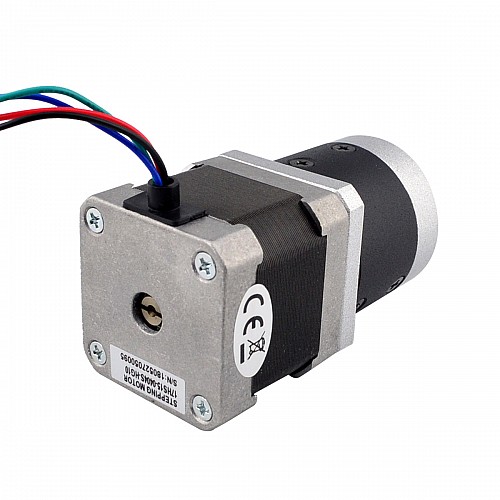

Ten silnik krokowy Nema 17 z korpusem 39mm i prądem znamionowym 0,40A, zintegrowany z przekładnią planetarną 41 mm o przełożeniu 10:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części: 17HS15-0404S-HG10
Typ silnika: bipolarny krokowy
Kąt kroku: 1,8stopnia
Moment obrotowy bez skrzyni biegów: 40Ncm(56.8oz.in)
Prąd znamionowy/faza: 0,40A
Rezystancja fazowa: 30ohms
Indukcyjność: 58mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 10:1
Wydajność: 92%
Luz bez obciążenia: <=30arcmin
Maksymalny dopuszczalny moment obrotowy: 3.5N.m(495.74oz.in)
Moment dopuszczalny moment obrotowy: 6N.m(849.84oz.in)
Maksymalne obciążenie promieniowe: 100N
Temperatura otoczenia:-10-50 ℃
Hałas: <= 50dB
Życie: 20000 godzin

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość silnika: 39mm
Długość skrzyni biegów: 41mm
Średnica wału: Φ8mm
Długość wału: 25mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 4
Długość przewodu: 320mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Odpowiedni wspornik to ST-M12.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	58
Moment trzymania bez skrzyni biegów(Nm)	0.40
Prąd (A)	0.4
Rezystancja fazy(ohms)	30
Specyfikacja fizyczna
Długość ciała(mm)	80
Długość ołowiu(mm)	320
Długość wału(mm)	25
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	D
Waga(g)	680
Zarys	<=30arcmin

Plik	Rozmiar
17HS15-0404S-HG10.STEP	2.2MB	Download
17HS15-0404S-HG10_Torque_Curve.pdf	170.6KB	Download
17HS15-0404S-HG10 Full Datasheet	173.38KB	Download
17HS15-0404S_Torque_curve.pdf	213.72KB	Download
