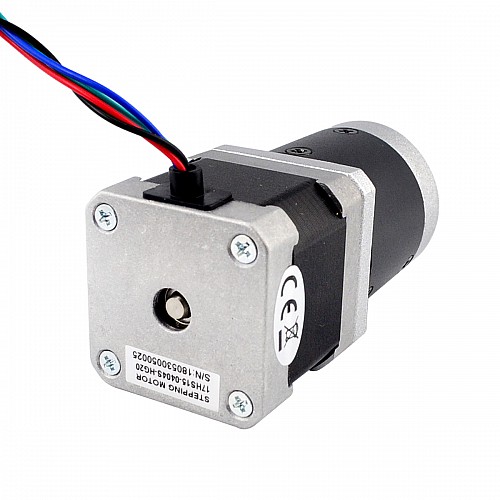

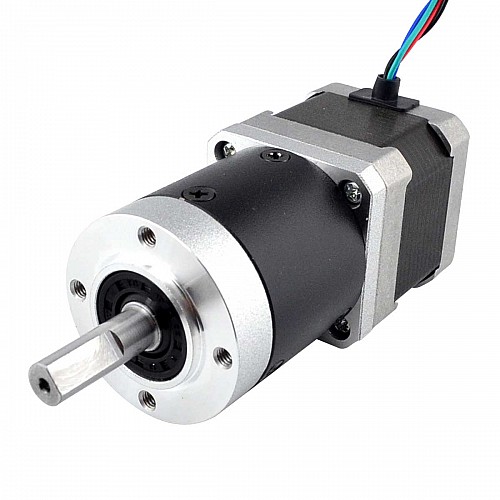

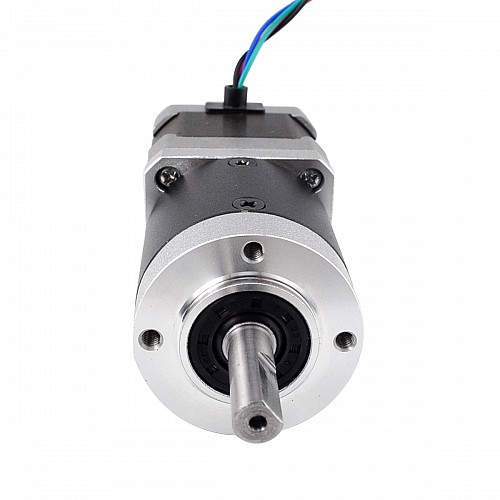

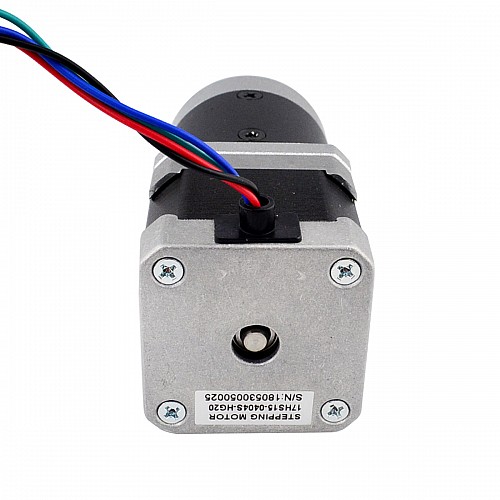

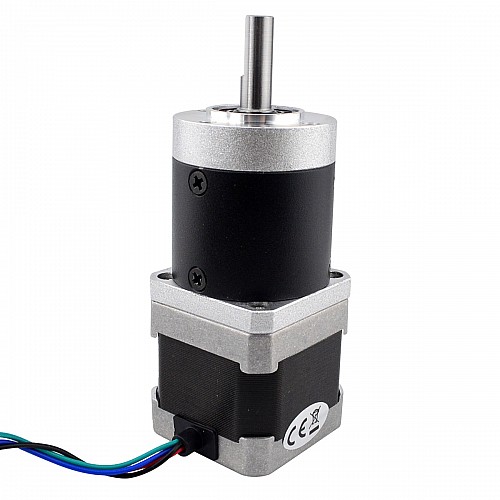

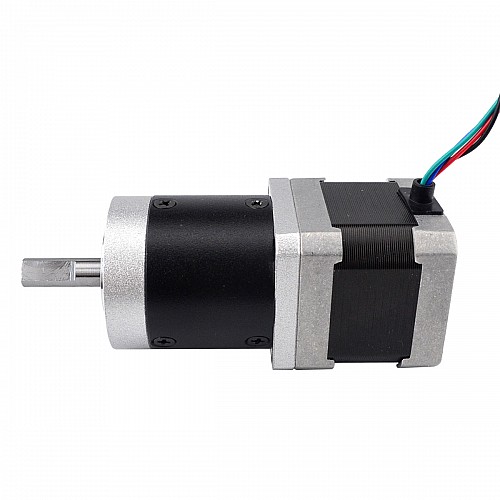

Silnik krokowy Nema 17 L=39mm Przełożenie 20:1 Przekładnia planetarna o wysokiej precyzji

Ten silnik krokowy Nema 17 z korpusem 39mm i prądem znamionowym 0,40A, zintegrowany z przekładnią planetarną 48.3mm o przełożeniu 20:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

• Numer części: 17HS15-0404S-HG20
• Typ silnika: bipolarny krokowy
• Kąt kroku: 1,8stopnia
• Moment obrotowy bez skrzyni biegów: 40Ncm(56.8oz.in)
• Prąd znamionowy/faza: 0,40A
• Rezystancja fazowa: 30ohms
• Indukcyjność: 58mH ± 20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

• Typ skrzyni biegów: Przekładnia czołowa
• Materiał przekładni: Stal stopowa
• Przełożenie: 20:1
• Wydajność: 85%
• Luz bez obciążenia: <=50arcmin
• Maksymalny dopuszczalny moment obrotowy: 10N.m(1416.4oz.in)
• Moment dopuszczalny moment obrotowy: 15Nm(2124.6oz.in)
• Maksymalne obciążenie promieniowe: 100N
• Temperatura otoczenia:-10-50 ℃
• Hałas: <= 50dB
• Życie: 20000 godzin

Specyfikacja fizyczna

• Rozmiar ramy: 42x42mm
• Długość silnika: 39mm
• Długość skrzyni biegów: 48.3mm
• Średnica wału: Φ8mm
• Długość wału: 25mm
• Długość cięcia w kształcie litery D: 15mm
• Liczba wyprowadzeń: 4
• Długość przewodu: 320mm

Połączenie
