Nema 11 Stepper L=31mm z tylnym wałem i otworem na śrubę Przełożenie 27:1

Przerwane

Nema 11 Stepper L=31mm z tylnym wałem i otworem na śrubę Przełożenie 27:1

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 11HS12-0674D2-PG27
Waga brutto: 0.28kg
Certyfikowany: ISO, CE, UKCA, RoHS

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

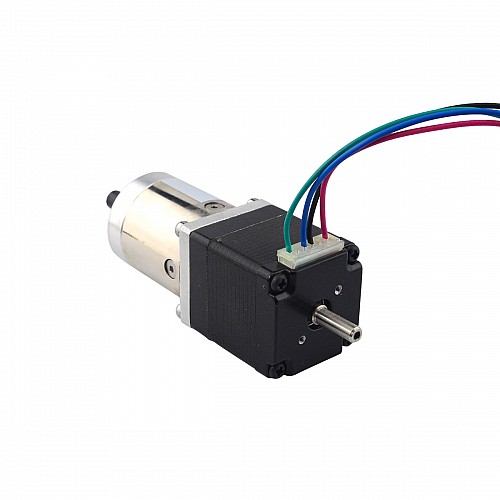

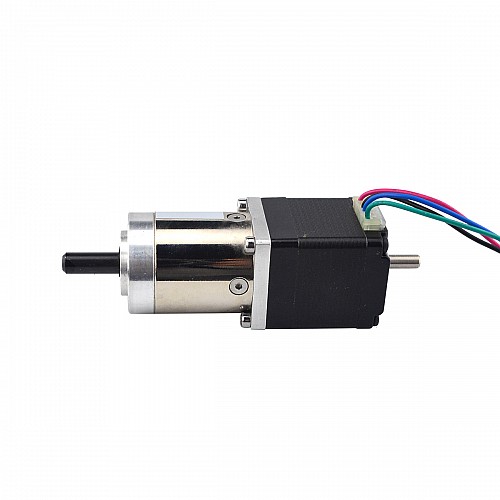

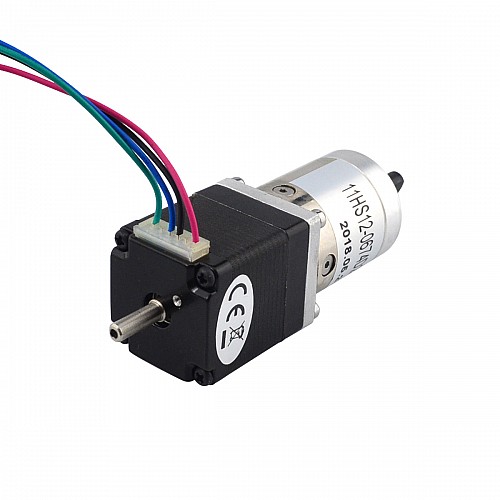

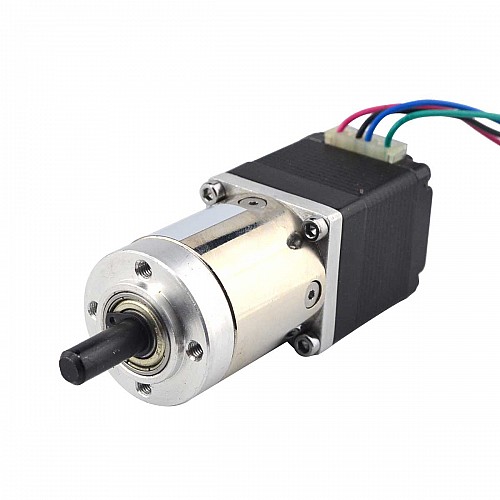

Ten silnik krokowy Nema 11 z korpusem 31mm i prądem znamionowym 0,67A posiada zintegrowaną przekładnię planetarną o przełożeniu 26,85:1. Dostępny jest tylny wałek o średnicy Φ4mm z otworami na śruby w tylnej pokrywie końcowej. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 11HS12-0674D2-PG27
Typ silnika: dwubiegunowy krokowy
Moment trzymania: 7Ncm(9.91oz.in)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 5,6omów
Indukcyjność: 4.0mH±20%(1KHz)

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 26,85:1
Wydajność: 80%
Luz w stanie bez obciążenia: <=3 stopień
Maksymalny dopuszczalny moment obrotowy: 3Nm(425oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacja fizyczna

Rozmiar ramy: 28x28mm
Długość skrzyni biegów: 35mm

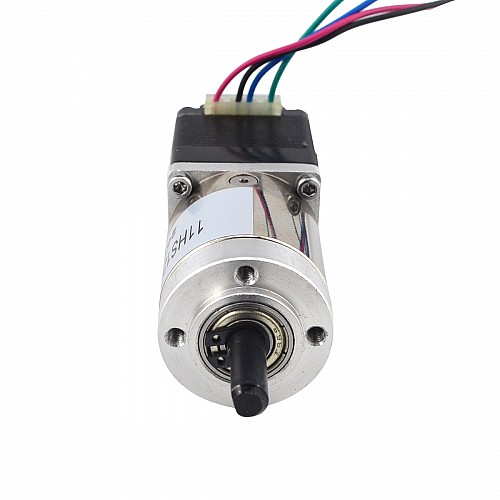

Średnica przedniego wału: Φ6mm
Długość przedniego wału: 18mm
Długość z przodu w kształcie litery D: 12mm

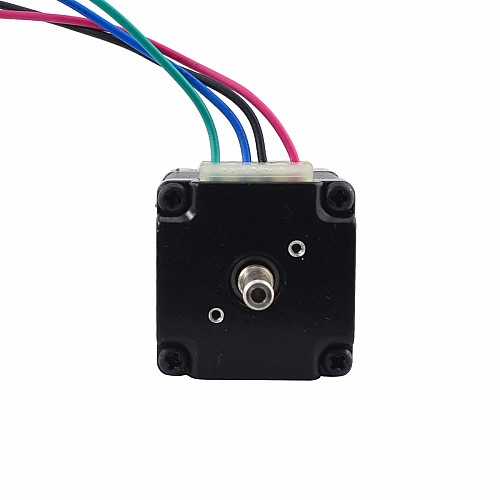

Średnica tylnego wału: Φ4mm
Długość tylnego wału: 12mm
Liczba wyprowadzeń: 4
Długość przewodu: 500mm
Waga: 200g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 11HS12-0674D-PG27.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4
Moment trzymania bez skrzyni biegów(Nm)	0.07
Prąd (A)	0.67
Rezystancja fazy(ohms)	5.6
Specyfikacja fizyczna
Długość ciała(mm)	67
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Udostępnione zasoby
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	26.85
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	200
Zarys	<=3deg
