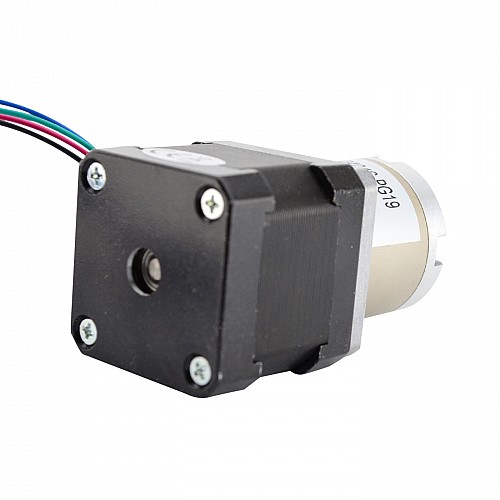

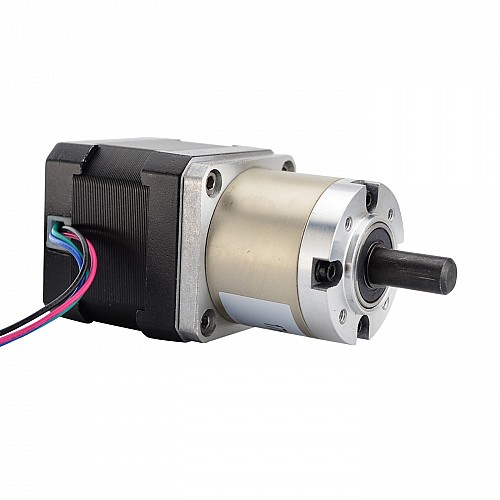

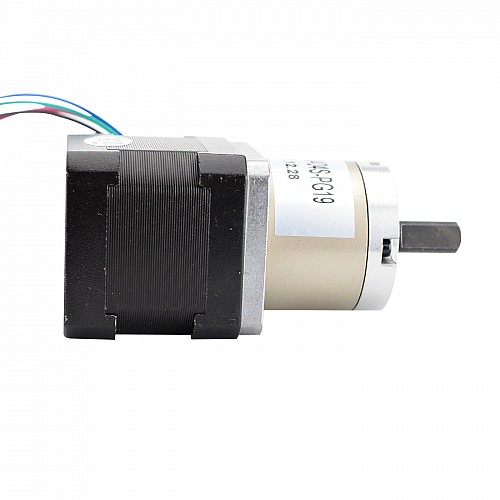

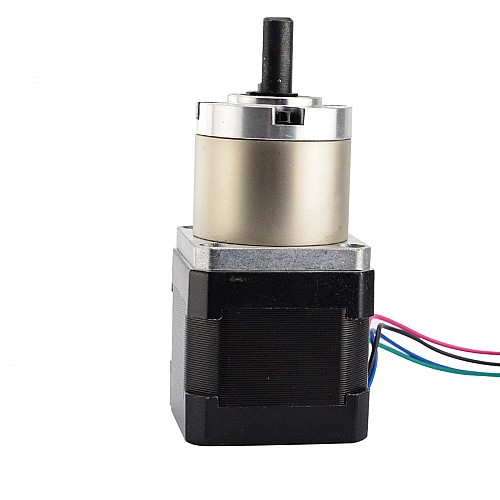

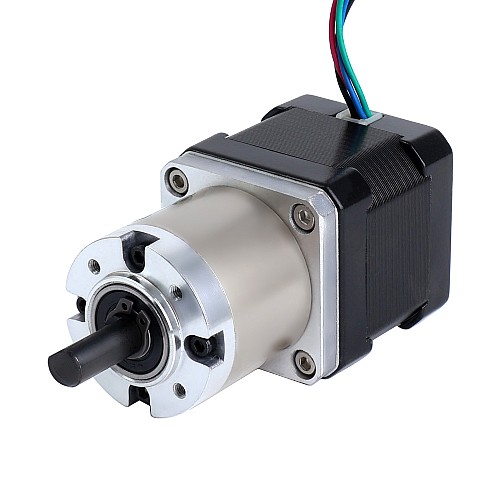

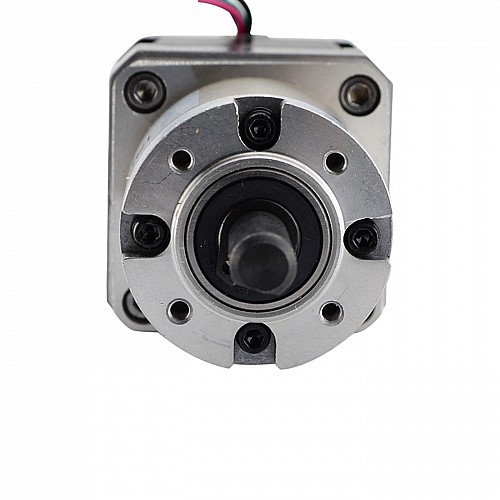

Dwubiegunowy silnik krokowy Nema 17 L=39mm z przełożeniem przekładni planetarnej 19:1

0 opinii - Napisz opinię

122.24zł

5 + 116.47zł

10 + 111.24zł

50 + 106.45zł

100 + 102.06zł

w magazynie: 10000
Model: 17HS15-0404S-PG19
Waga brutto: 0.50kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 336

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten silnik krokowy Nema 17 z korpusem 39mm i prądem znamionowym 0,4A posiada zintegrowaną przekładnię planetarną o przełożeniu 19,19:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 17HS15-0404S-PG19
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,094stopni
Moment obrotowy bez skrzyni biegów: 40Ncm(56.64oz.in)
Prąd znamionowy/faza: 0,4A
Rezystancja fazowa: 30ohms
Indukcyjność: 58mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 19,19:1
Wydajność: 80%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(424.83oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacje fizyczne

Rozmiar ramy: 42x42mm
Długość silnika: 39mm
Długość skrzyni biegów: 35mm
Średnica wału: Φ8mm
Długość wału: 20mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 4
Długość przewodu: 500mm
Waga: 450g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	58
Moment trzymania bez skrzyni biegów(Nm)	0.40
Prąd (A)	0.4
Rezystancja fazy(ohms)	30
Specyfikacja fizyczna
Długość ciała(mm)	74
Długość ołowiu(mm)	500
Długość wału(mm)	20
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	19.19
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	450
Zarys	<=3deg
