Silnik krokowy Nema 17 L=39mm Przełożenie 20:1 Wysoce precyzyjna przekładnia planetarna

Bestsellery

Silnik krokowy Nema 17 L=39mm Przełożenie 20:1 Wysoce precyzyjna przekładnia planetarna

0 opinii - Napisz opinię

273.88zł

5 + 260.35zł

10 + 248.11zł

50 + 236.98zł

100 + 226.78zł

w magazynie: 200
Model: 17HS15-1684S-HG20
Waga brutto: 0.68kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Co oznaczają Amazon German i Amazon US?

Amazon German and Amazon US shipping options mean that this product is fulfilled by Amazon for reliable delivery. Nazywa się to również FBA.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

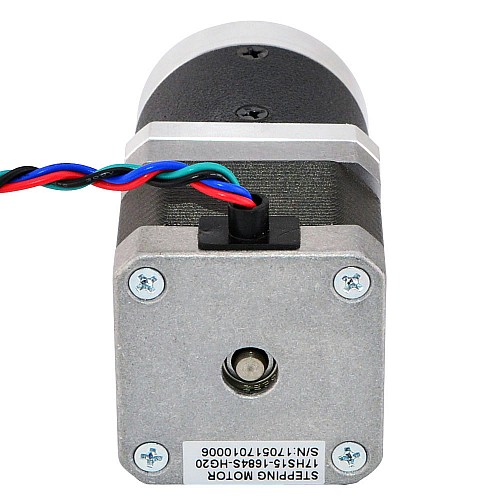

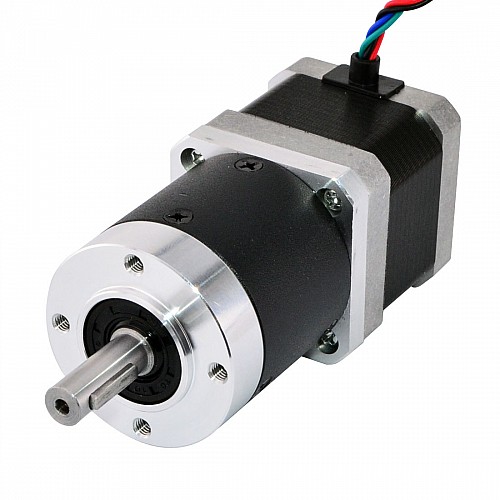

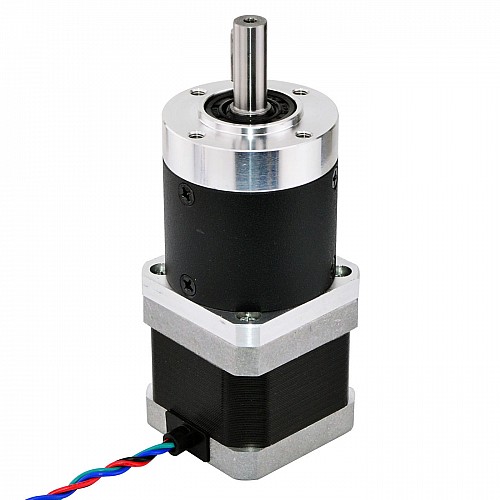

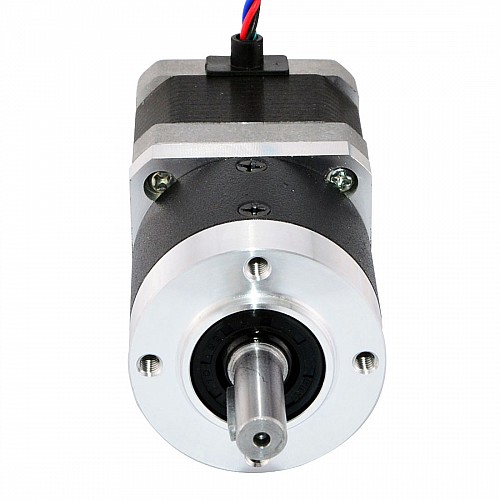

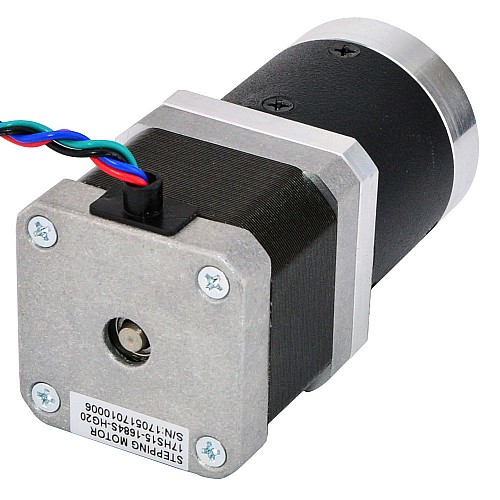

Ten silnik krokowy Nema 17 z korpusem 39mm i prądem znamionowym 1,68A, zintegrowany z przekładnią planetarną 48,3mm o przełożeniu 20:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części: 17HS15-1684S-HG20
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,09stopni
Moment obrotowy bez skrzyni biegów: 39Ncm(55uncji)
Prąd znamionowy/faza: 1,68A
Rezystancja fazowa: 1,6ohms
Indukcyjność: 3,2mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 20:1
Wydajność: 85%
Luz bez obciążenia: <=50arcmin
Maks. Dopuszczalny moment obrotowy: 10Nm(1416.4oz.in)
Moment dopuszczalny moment obrotowy: 15Nm(2124oz.in)
Maks. Obciążenie promieniowe: 100N
Temperatura otoczenia: -10 - 90 ℃
Hałas: <=50dB
Żywotność: 20000 godzin

Specyfikacje fizyczne

Rozmiar ramy: 42x42mm
Długość silnika: 39mm
Długość skrzyni biegów: 48,3mm
Średnica wału: Φ8mm
Długość wału: 23,5mm
Długość wpustu: 14mm
Liczba wyprowadzeń: 4
Długość przewodu: 320mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Odpowiedni wspornik to ST-M12.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.2
Moment trzymania bez skrzyni biegów(Nm)	0.39
Prąd (A)	1.68
Rezystancja fazy(ohms)	1.6
Specyfikacja fizyczna
Długość ciała(mm)	87.3
Długość ołowiu(mm)	320
Długość wału(mm)	23.5
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	20
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Zarys	<=50arcmin

Plik	Rozmiar
17HS15-1684S-HG20.STEP	2.55MB	Download
17HS15-1684S-HG20_Torque_Curve.pdf	157.57KB	Download
17HS15-1684S-HG20 Full Datasheet	129.78KB	Download
17HS15-1684S_Torque_curve.pdf	213.98KB	Download
