Wyprzedaż w CN — Silnik krokowy Nema 17 Bipolarny L=20,5mm z przełożeniem 100:1 Przekładnia planetarna

Silnik krokowy Nema 17 Bipolarny L=20,5mm z przełożeniem 100:1 Przekładnia planetarna - 17HS08-1004S-HG100 | StepperOnline

-50 %

Wyprzedaż w CN — Silnik krokowy Nema 17 Bipolarny L=20,5mm z przełożeniem 100:1 Przekładnia planetarna

0 opinii - Napisz opinię

251.22zł

125.61zł

w magazynie: 10000
Model: CN-17HS08-1004S-HG100
Waga brutto: 0.60kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

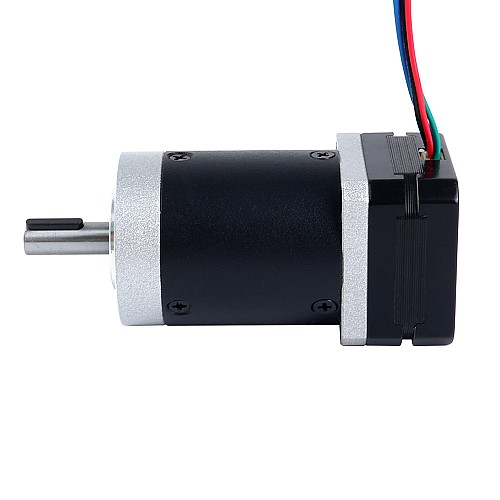

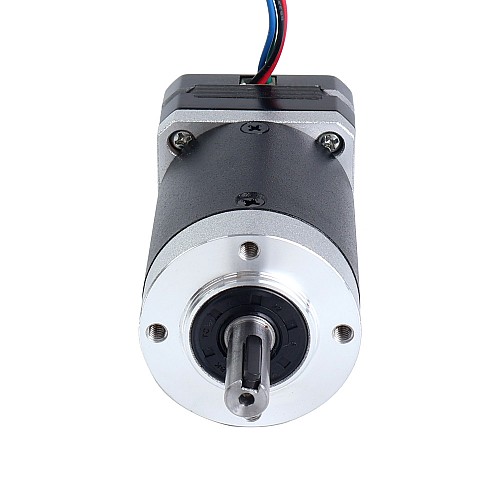

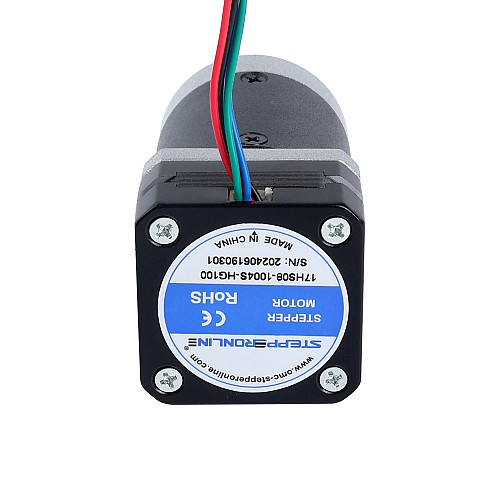

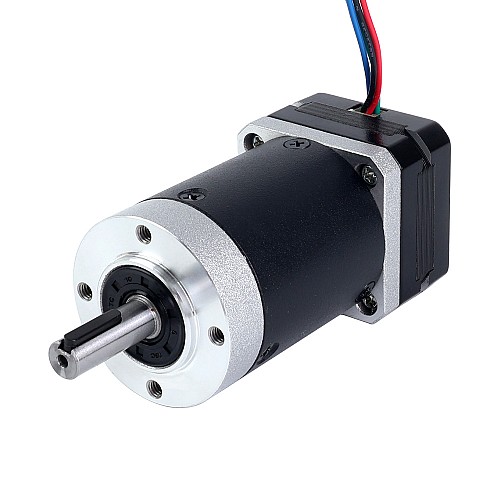

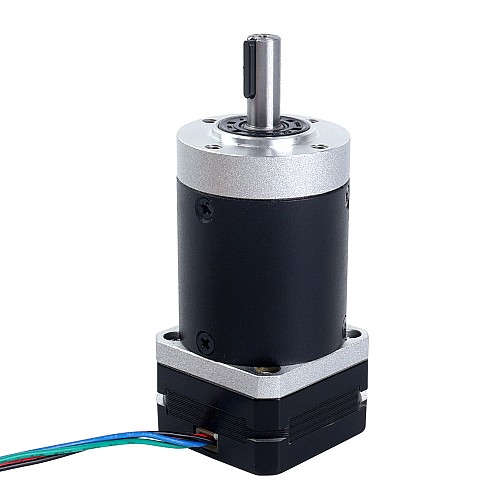

Ten silnik krokowy Nema 17 z momentem trzymającym 16Ncm(22,66oz.in) jest wyposażony w przekładnię planetarną o przełożeniu 100 i maksymalnym luzie 25 min kątowych. Jest to dobre rozwiązanie do zastosowań, które wymagają dobrej dokładności, niezawodności przy wyjątkowej wartości i mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części: 17HS08-1004S-HG100
Typ silnika: bipolarny silnik krokowy
Kąt kroku: 0,018 stopnia
Moment trzymania bez skrzyni biegów: 16Ncm(22,66oz.in)
Prąd znamionowy/faza: 1,0A
Rezystancja fazowa: 3,7ohms ±10%
Indukcyjność: 4,5mH ± 20% (1kHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacje skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 100:1
Wydajność: 90%
Luz bez obciążenia: <=25arcmin
Maks. Dopuszczalny moment obrotowy: 15Nm(2124,17oz.in)
Dopuszczalny moment obrotowy: 15Nm(3540,29oz.in)
Temperatura otoczenia: -10–50℃

Specyfikacje fizyczne

Rozmiar ramki: 42 x 42mm
Długość silnika: 20,5mm
Długość skrzyni biegów: 58mm
Średnica wału: Φ8mm
Długość trzonka: 23,5mm
Długość wpustu: 14mm
Liczba potencjalnych klientów: 4
Długość kabla: 100mm
Waga: 494g

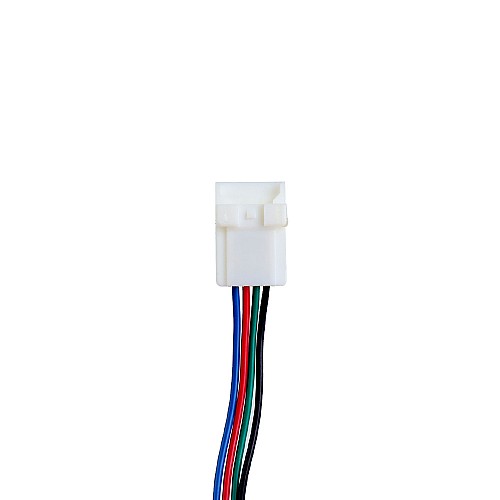

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Odpowiedni wspornik to ST-M12.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.5
Moment trzymania bez skrzyni biegów(Nm)	0.16
Prąd (A)	1.0
Rezystancja fazy(ohms)	3.7
Specyfikacja fizyczna
Długość ciała(mm)	78.5
Długość ołowiu(mm)	100
Długość wału(mm)	23.5
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	100
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Waga(g)	494
Zarys	<=25arcmin
